Блочный плеер

Назначение блочного плеера


Модуль позволяет воспроизводить небольшие последовательности фонограмм (плей-листов) с помощью одного устройства, с учетом кроссфейдов между элементами. Все способы редактирования расписания, применимые к фонограммам (склейка, разметка, нормализация, переход на следующую, запись речевых треков и пр.) применимы и к содержимому блочного плеера. Плей-листы могут загружаться в плеер автоматически из блоков расписания или вручную формироваться оператором. Возможен комбинированный подход, когда в расписании указывается только та часть материала, которая обязательно должна выйти в эфир, а оператор сам «оформляет» выход в эфир этого материала, добавляя свои фонограммы и джинглы c использованием таких источников материала, как база данных, джингл-машина, вкладки Папки и Файлы. Управление плеером может осуществляться оператором с помощью программной панели управления, с помощью вещательного пульта сигналами Fader Start и Cue, а также можно настроить автоматический запуск воспроизведения по времени. Обычно в систему включается несколько блочных плееров, каждый из которых имеет свое предназначение.

Интерфейс


Общее описание

Интерфейс блочного плеера представляет собой панель управления с кнопками и индикаторами и список воспроизведения (плей-лист).
В верхней части окна слева находится название плеера. Название можно изменить в окне Свойства плеера. В этой же строке справа расположено поле, в котором отображается общая длительность фонограмм, загруженных в плеер. Скрыть данное поле можно в окне Свойства плеера. Справа расположена кнопка сервисное меню блочного плеера.

Справа от списка воспроизведения расположен Индикатор уровня сигнала на входе.
В нижней части окна слева расположена цифра — Номер плеера (указывается в файле конфигурации). Справа от номера, расположен Индикатор состояния фейдера. Он имеет два значения: фейдер закрыт (индикатор окрашен в красный цвет) и фейдер открыт (индикатор зеленого цвета). Далее располагается кнопка включения/выключения авто-старта блока по времени . Если кнопка нажата (зеленый цвет кнопки) — воспроизведение блока начинается строго в заданное время.
Далее, по середине, располагаются цифры, отображающие общую длительность всех загруженных в плей-лист фонограмм. При воспроизведении любой фонограммы из списка здесь отображается обратный отсчет времени — сколько еще времени будет проигрываться текущая фонограмма. Если в свойствах фонограммы установлен период времени, обозначенный метками Intro (задаются в окне Свойства элемента на вкладке Разметка), то перед общей длительностью цифрами красного цвета будет отображен обратный отсчет времени периода "Intro".
В правом нижнем углу находится Кнопка блокировки системы дистанционного управления плеером . Зеленый цвет кнопки свидетельствует о том, что дистанционное управление разрешено. Красный цвет кнопки — дистанционное управление заблокировано. Отображение указанных кнопок и индикаторов настраивается в окне Свойства плеера.

Сервисное меню блочного плеера

Меню содержит следующие пункты:

  • Очистить — удаляет все фонограммы из плей-листа плеера.
  • Загрузить — позволяет загрузить в список воспроизведения фонограммы из созданного ранее блока расписания (тип файла — Blocks (.blk)). При этом, если в плей-листе уже находились какие-либо фонограммы, то все они будут заменены на фонограммы загруженного блока.
  • Сохранить — позволяет сохранить текущий список воспроизведения в качестве блока расписания (тип файла — Blocks (.blk)).
  • Свойства — открывает окно Свойства плеера, в котором производится настройка блочного плеера.
  • Настройка дистанционного управления — открывает окно Настройка битов GPI, в котором производят настройку подсистемы дистанционного управления.

Ниже расположены кнопки, предназначенные для управления плеером — панель управления блочного плеера.

Панель управления блочного плеера

— воспроизведение фонограммы. Можно дать старт воспроизведению либо первой фонограммы списка, либо фонограммы, выделенной маркером (определяется настройкой в окне Свойства плеера).
— прекращение воспроизведения фонограммы.
— пауза в процессе воспроизведения фонограммы. Повторное нажатие продолжает воспроизведение с той же точки, в которой фонограмма была остановлена.
— переход на следующую фонограмму (прекращение воспроизведения текущей фонограммы и начало воспроизведения следующей фонограммы из списка).
— разрешить/запретить автоматический переход к следующей фонограмме после окончания воспроизведения текущей. Зеленый цвет — переход разрешен. Красный цвет — переход запрещен и воспроизведение остановится после окончания текущей фонограммы.
— разрешить/запретить автоматическое удаление фонограммы из плеера после воспроизведения. Красный цвет крестика кнопки — удаление разрешено. Серый цвет — удаление запрещено.
— включение/выключение подслушки. Для подслушки может использоваться основной выход блочного плеера, при этом кнопка подслушки станет желтого цвета. Или отдельный канал PFL. Можно прослушать либо следующую фонограмму, либо фонограмму, выделенную маркером. Указанные режимы устанавливаются в окне Свойства плеера.

> Примечание. Алгоритм подслушки зависит от наличия дистанционного управления в системе. Если оно имеется, то программа может принять сигнал о состоянии (открыт/закрыт) того канала пульта, на который заведен физический выход эфирной станции. Подслушка возможна только в том случае, когда регулятор (фейдер) данного канала закрыт. В противном случае кнопка недоступна. Если дистанционное управление отсутствует, то необходимо организовать отдельный физический канал для организации подслушки фонограмм. Для этого можно, например, использовать мультимедийную звуковую карту семейства Sound Blaster. При нажатии кнопки "Воспроизведение" во время подслушки режим подслушки выключается, и фонограмма продолжает воспроизводиться уже при открытом регуляторе (происходит старт "с подхватом"). При нажатии кнопки "Стоп" во время прослушки воспроизведение прекращается, и режим прослушки отключается.

Ниже располагается список воспроизведения — плей-лист блочного плеера.

Плей-лист блочного плеера

Список воспроизведения содержит следующие столбцы:

  • Т. — тип привязки элемента ко времени. Отобразится в случае, если был добавлен первый элемент блока из расписания.
  • Начало — время начала элемента (часы, минуты, секунды).
  • Длит. — реальная длительность фонограммы (часы, минуты, секунды).
  • Тип — тип фонограммы (не определено, реклама, джинглы, музыка, передачи, новости). Задается в поле Тип на вкладке Общие окна Свойства элемента. В этом столбце также располагается кнопка включения подслушки фонограммы — .
  • Название — наименование фонограммы.
  • Intro — период времени фонограммы, обозначенный метками "Intro" (минуты, секунды, миллисекунды). Задаются в окне Свойства элемента на вкладке Разметка.
  • Исполнитель — наименование исполнителя фонограммы (задаются в окне Свойства элемента на вкладке Общие).
  • Код окончания — обозначение типа финала фонограммы (каким образом будет заканчиваться фонограмма). Указывается в поле Финал, на вкладке Общие окна Свойства элемента.
  • Оконч. — время окончания фонограммы (часы, минуты, секунды).
  • Фейд — время совместного воспроизведения склеенных элементов (минуты, секунды, миллисекунды).
  • Media — информация о носителе, с которого взята фонограмма. Указывается в поле Носитель на вкладке Media окна Свойства элемента.
  • Icons — дополнительные иконки. Например, если в окне Свойства элемента, на вкладке Комментарии есть какая-либо информация, то в данном поле отобразится значок .
  • Outro — время начала финального проигрыша фонограммы, обозначенного меткой "Outro" (минуты, секунды, миллисекунды). Задается в окне Свойства элемента на вкладке Разметка.

Настройка отображения столбцов, ширина столбцов, порядок их расположения задается в окне Настройка списка, открывающемся нажатием правой клавишей мыши на названиях столбцов.

Нажатием правой клавишей мыши на элементы списка воспроизведения вызывается контекстное меню блочного плеера.

Контекстное меню блочного плеера

Меню содержит следующие пункты:

  • Свойства — вызов окна Свойства элемента, в котором можно просмотреть и отредактировать ряд параметров фонограммы (см. Окно_свойств_элемента).
  • Копировать — копирование выделенной фонограммы в буфер обмена.
  • Вырезать — перемещение выделенной фонограммы в буфер обмена.
  • Склейка — вызов редактора склеек для редактирования перехода между фонограммами (см. Редактор_кроссфейдов).
  • Склейка 3 — вызов редактора склеек для редактирования перехода между тремя фонограммами (см. Редактор_кроссфейдов).
  • Crossfade selected — вызов редактора склеек для редактирования перехода между выделенными фонограммами (см. Редактор_кроссфейдов).
  • Вставить паузу — вставка паузы перед фонограммой. Длительность паузы задается на вкладке Общие окна Свойства элемента, в поле Рантайм Планируемый.
  • Вставить стоп — вставка точки остановки воспроизведения перед фонограммой.

Свойства блочного плеера

Свойства блочного плеера задаются в окне Свойства плеера, которое открывается при выборе пункта Свойства в сервисном меню плеера (кнопка ).

  • Название — здесь можно ввести пользовательское наименование блочного плеера.
  • Устройство воспроизведения — в раскрывающемся меню выбирают физическое устройство, через которое будет воспроизводиться сигнал с выхода плеера.
  • Расписание — в раскрывающемся меню можно выбрать расписание.

Далее располагаются пункты, позволяющие настроить отображение различных элементов окна плеера. Для того, чтобы элемент отобразился необходимо установить флажок в соответствующем пункте.

  • Показывать индикаторы уровня — отобразить или скрыть индикаторы уровня звукового сигнала в правой части окна плеера.
  • Показывать номер плеера — отобразить или скрыть номер плеера. Номер располагается в левом нижнем углу плеера.
  • Показывать общую длительность — отобразить или скрыть индикацию суммарной длительности фонограмм, загруженных в плеер.
  • Показывать состояние фейдера — отобразить или скрыть индикатор состояния фейдера. Для работы с фейдером необходимо настроить дистанционное управление. Индикатор состояния фейдера имеет два значения: фейдер закрыт (индикатор окрашен в красный цвет) и фейдер открыт (индикатор зеленого цвета).
  • Показывать Intro — отобразить или скрыть информацию о периоде времени фонограммы, обозначенном метками "Intro". Время периода "Intro" отображается в списке воспроизведения, в строке с именем фонограммы. Также под плей-листом цифрами красного цвета будет отображен обратный отсчет времени периода "Intro".
  • Показывать кнопку блокировки — отобразить или скрыть кнопку блокировки системы дистанционного управления плеером. Зеленый цвет кнопки свидетельствует о том, что дистанционное управление разрешено. Красный цвет кнопки — дистанционное управление заблокировано.
  • Показывать кнопку PFL — отобразить или скрыть кнопку включения/выключения подслушки.
  • Показывать инструменты (транспорт) — отобразить или скрыть панель кнопок управления в плеере.

Масштаб кнопок транспорта (в процентах) — в данном поле настраиваются видимые размеры кнопок панели управления. По умолчанию задано 100 процентов. Увеличив или уменьшив это значение, соответственно, увеличатся или уменьшатся размеры кнопок.

Ниже расположена группа флажков, определяющих особенности реализации режима воспроизведения:

  • Начинать воспроизведение с выделенного элемента — при установленном флажке воспроизведение начинается с фонограммы, выделенной в окне плеера, при сброшенном — с первой фонограммы плей-листа. По умолчанию флажок снят.
  • Выделять следующий элемент при старте с выделенного элемента — при установленном флажке следующая фонограмма в списке воспроизведения будет выделена синим цветом. Данная функция работает, если отмечен пункт Начинать воспроизведение с выделенного элемента. По умолчанию флажок установлен.
  • Использовать авто-старт блока по времени — при установленном флажке воспроизведение блока начинается строго в заданное время, при снятом флажке это требование не соблюдается.
  • Прослушать выделенный элемент — при установленном флажке будет прослушиваться фонограмма, выделенная маркером, при снятом флажке прослушивается следующая за текущей фонограмма.
  • Для подслушки использовать канал PFL — если режим включен, то подслушка будет производиться через отдельный канал, не задействованный для выдачи сигнала в эфир.
  • Запускать воспроизведение с начала эл-та если Play нажали в режиме PFL — если режим включен, то при запуске в эфир фонограммы во время прослушивания (нажимается кнопка Воспроизведение), она будет воспроизводиться с начала («без подхвата»); если режим выключен, то воспроизведение прослушиваемой фонограммы не прерывается, и она выйдет в эфир с того места, где ее застал момент нажатия кнопки Воспроизведение (режим «с подхватом»).
  • При нажатии кнопки Play начинать воспроизведение сначала — при установленном флажке, если после старта фонограммы в процессе ее воспроизведения повторно нажать кнопку Воспроизведение, фонограмма будет воспроизводиться с начала; если флажок сброшен, при повторном нажатии кнопки Воспроизведение эта команда игнорируется, и воспроизведение фонограммы будет продолжаться без останова и перерыва. Если установлены флажки в пунктах Начинать воспроизведение с выделенного элемента и Выделять следующий элемент при старте с выделенного элемента, то при повторном нажатии кнопки Play начнется воспроизведение следующей фонограммы, выделенной синим цветом.

Синхронизация элементов с МБД — в раскрывающемся списке выбирается тип синхронизации с медиабазой данных (см. Обновление элементов из базы данных). Список состоит из трех пунктов:

  • Без синхронизации — проверка на наличие обновлений производиться не будет.
  • Отмечать изменившиеся элементы — будет производиться проверка и изменившиеся в базе данных элементы будут отмечены пиктограммой . В этом случае пользователь может вручную обновить их. Для этого предназначен пункт контекстного меню "Синхронизировать с МБД". Если элемент был удален из базы данных, то после обновления в плеере он самостоятельно не удаляется, а отмечается пиктограммой .
  • Автоматически обновлять изменившиеся элементы — производить проверку и автоматически копировать все изменения из БД.

> Примечание. Для синхронизации необходимо, чтобы в свойствах элементов, добавляемых в список воспроизведения плеера, в пункте Автоматически обновлять из БД было установлено значение Да (вкладка Дополнительные окна Свойства элемента).

Частота синхронизации с МБД (не менее 15 секунд) — здесь задается частота обновления (в секундах). Она должна составлять не менее 15 секунд.

Группа External fader control device служит для подключения к микшерам.

  • Название — в раскрывающемся меню выбирается микшер.
  • No connection — индикатор наличия сигнала в микшере.
  • Фейдер (0-..) — указывается номер фейдера.
  • Регулировать уровень фейдером — установленный флажок позволяет использовать фейдер для регулировки уровня сигнала. При снятом флажке регулировка выполняется микшером.

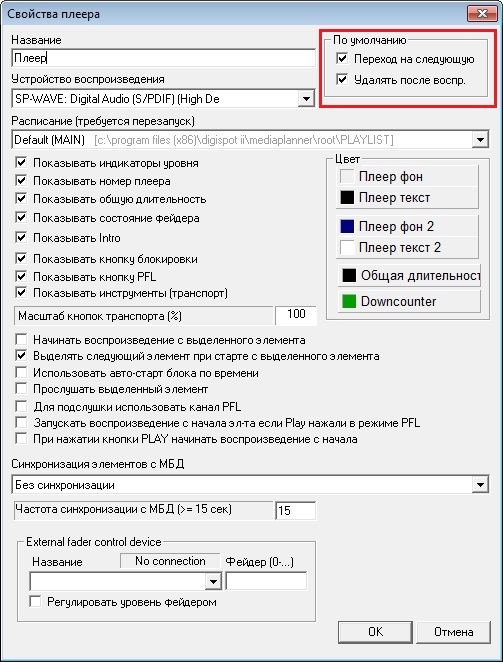

В группе По умолчанию выбираются действия, которые будут по умолчанию осуществляться при перезапуске системы:

  • Переход на следующую — включение режима автоматического перехода к следующей фонограмме после окончания воспроизведения предыдущей. После перезапуска системы кнопка окрасится в зеленый цвет — переход разрешен.
  • Удалять после воспр. — разрешение автоматического удаления фонограммы из плеера после воспроизведения. После перезапуска системы кнопка будет красного цвета — удаление разрешено.

В группе Цвет можно выбрать цвет отображения элементов графического интерфейса плеера. Для смены цвета нужно нажать на соответствующей кнопке и в открывшемся стандартном окне отредактировать цвет.

  • Плеер фон — позволяет задать цвет индикатора включения блочного плеера.
  • Плеер текст — позволяет задать цвет шрифта, которым написано название и номер блочного плеера.
  • Плеер фон 2 — позволяет задать цвет индикатора включения блочного плеера, находящегося в режиме ожидания выхода в эфир блока. В данном режиме индикатор "мигает" указанным цветом. Данная функция доступна в конфигурации "Джинн 777".
  • Плеер текст 2 — позволяет задать цвет шрифта, которым написано название и номер блочного плеера, находящегося в режиме ожидания выхода в эфир блока. Данная функция доступна в конфигурации "Джинн 777".
  • Общая длительность — позволяет задать цвет цифр, отображающих длительность всех фонограмм списка воспроизведения.
  • Downcounter — позволяет задать цвет цифр, отображающих обратный отсчет времени воспроизведения фонограмм.

Настройка дистанционного управления

Дистанционное управление
