Использование Axia для ретрансляции с «аппаратным» транзитом сигнала

(Проверено на версии драйвера Axia IP-Audio 2.4.8.12)

Основой данного способа ретрансляции является способность драйвера Axia обеспечивать регулируемое проникновение сигнала со входа на выход. Это обеспечивается средствами стандартного драйвера микшера Axia. В реальности это не аппаратная передача данных, т.к данные принимаются и отсылаются обратно в сеть Livewire драйвером.

Преимуществами такого способа передачи сигнала по сравнению с «программной» ретрансляцией (записью и воспроизведением данных ПО Digispot II) являются:

  1. Отсутствие заметной задержки сигнала. Реальная задержка сигнала ~10…20 мс.
  2. Отсутствие переквантования сигнала из 24 бит в 16, и проблем, связанных с соответствующим изменением динамического диапазона сигнала.
  3. Отсутствие преобразования частоты дискретизации в случае использования 44.1 KHz в качестве частоты вещания.
  4. Меньшая зависимость от загруженности CPU.

Микшер Axia

Транзит сигнала микшером Axia возможен только в рамках одного канала. Т.е. сигнал, поступающий на вход Axia Wave01, может проникать только на выход Axia Wave01.

Настроить микшер для передачи сигнала со входа Axia Wave01 на другой выход, например, Axia Wave02, невозможно.

Рассмотрим для примера настройку транзита на канале Axia Wave01.

Рассмотрим необходимые линейки микшера, а также выполним необходимую однократную настройку микшера.

Select mixer channel.PNG (1)
1.1 Выбор микшера

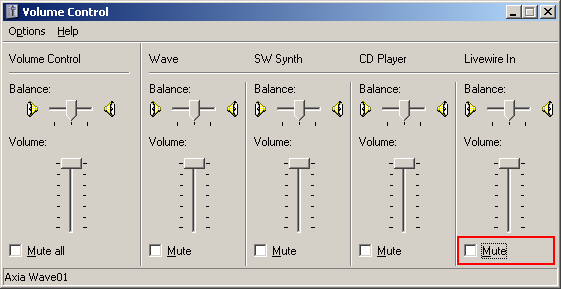

Playback Mixer Panel.PNG (2)
1.2 Панель Playback

На панели (рис. 1.2), отображающей линейки воспроизведения микшера, необходимо на линейке Livewire in снять флаг Mute, который установлен там по умолчанию.

Регулятор Volume на этой линейке обеспечивает транзитное проникновение сигнала. В крайне верхнем положении регулятора сигнал полностью проникает на выход, в крайне нижнем – транзит полностью блокирован.

Теперь отобразим панель линеек записи микшера. Для этого повторно откроем окно выбора устройств (рис. 1.1), в списке Mixer device сохраним Axia Wave01, установим переключатель Adjust volume for в положение Recording, и нажмем ОК.

Recording mixer panel.PNG (3)
Рис.1.3 Панель Recording

На панели линеек записи необходимо на линейке Livewire In установить флаг Select и переместить регулятор Volume в крайнее верхнее положение. Таким образом мы выберем в качестве основного входного сигнала линейки сигнал с шины Livewire и обеспечим его поступление в программу без изменения уровня.

Данная настройка является однократной, настройки микшера сохраняются при перезагрузках компьютера.

Крайне не рекомендуется использовать регуляторы микшера для согласования уровней при настройке канала ретрансляции и каналов воспроизведения. По двум причинам: во-первых, это очень неявная настройка, во-вторых, на панели микшера отсутствуют какие либо численные величины, позволяющие выполнить настройку точно на необходимую величину, а не на «три риски вниз». По Digispot II обеспечивает возможность точной настройки уровней на устройствах Axia, кроме этого, существует главный «согласующий» регулятор на панели настроек драйвера Axia.

Канал ретрансляции в Digispot II

Для ретрансляции сигнала в системе Digispot II необходимо создать Канал ретрансляции.

Окно настроек каналов ретрансляции открывается через меню
Сервис / Аппаратное обеспечение / Канал ретрансляции.

На открывшемся окне нажимаем кнопку Добавить и настраиваем канал как на примере (рис. 1.4).

Retr channel settings.PNG (4)
1.4 Пример настройки канала ретрансляции

Обратим внимание, что на данном окне необходимо указать только название канала (Axia Transit) и выбрать устройство записи. Все остальные поля должны быть пустыми, а флаги – сброшены. После ввода данных нажимаем ОК.

Теперь необходимо выполнить настройку аудио микшера.

Откроем окно настроек микшеров Сервис / Аппаратное обеспечение / Аудио микшеры.

На открывшемся окне нажмем Добавить и выполним настройку микшера как на примере (рис. 1.5).

1.5 Пример настройки аудиомикшера

Необходимо установить переключатель Тип регулятора в положение Ретрансляция, и выбрать необходимое аудиоустройство и название аудиомикшера. Номер аудиомикшера должен совпадать с номером аудиоустройства. В списке Название линейки микшера необходимо выбрать Volume control: Livewire In, а название регулятора – Line Volume.

Таким образом, мы указали программе, что для регулировки уровня транзитного проникания сигнала с аудиоустройства Axia Wave01 необходимо использовать регулятор Line Volume на линейке Volume control: Livewire In аудиомикшера Axia Wave01.

Завершаем редактирование, нажав ОК.

Все, настройка закончена.

Теперь при настройке ретрансляции в Х-плеере или в плеере 777 достаточно выбрать канал ретрансляции Axia Transit.

Теперь рассмотрим типовую схему использования Axia для организации ретрансляции.

Уровни в Axia

Обратим внимание на особенность использования Axia – во внутренней системе Axia, на шине Livewire, за номинальный (т.е допускающий некоторое превышение) уровень сигнала принято –20dBFs.

Использование такого уровня неудобно на рабочей станции, т.к. для максимального использования динамического диапазона и сохранения качества сигнала звуковые файлы обычно нормализованы к 0 dBFs.

Поэтому в драйвере Axia предусмотрен специальный «согласующий» регулятор.

Он указывает номинальный уровень, который принято использовать на данном компьютере (Nominal level of PC), и рассчитывает согласующие коэффициенты по входу и выходу из сети Livewire, автоматически приводя номинальный уровень Livewire к номинальному уровню данного рабочего места. Эта настройка «глобальная» - одинаковая для всех устройств данного рабочего места.

По умолчанию за номинальный уровень компьютера принимается –8 dBFs, соответственно, согласующие коэффициенты составляют +- 12 dB (Record trim и Playback trim).

Пример стандартной настройки драйвера приведен на рис. 1.6.

Axia drive def gain.PNG (6)
1.6 Настройка драйвера Axia

Типовая схема ретрансляции

Теперь нарисуем типовую схему ретрансляции, считаем, что драйвер Axia везде настроен по умолчанию.

Signal chart.PNG (7)
Рис.1.7 Схема ретрансляции

При такой схеме ретранслируемый и собственный сигналы на выходе ретранслирующего компьютера согласованы. Т.е. если мы воспроизведем в плеере основного компьютера, например, синус 0 dBFs, то мы получим:

1. –12 dBFs в потоке Livewire, на который скоммутирован выход основного плеера

2. –12 dBFs в потоке Livewire на выходе ретранслирующего компьютера

3. На индикаторах уровня в Джине сигнал будет отображаться как 0 dBFs и на вещательном компьютере, и на ретранслирующем.

Если мы воспроизведем синус 0 dBFs в собственном плеере ретранслирующего компьютера, то на выходе также получим –12 dBFs.

Обратим внимание, что для настройки системы вещания ретранслирующего компьютера достаточно одного устройства Axia Wave 01. Драйвер выполнит суммирование сигналов, и на выходе Axia Wave 01 мы получим полностью сформированную программу.

Если по каким-то причинам необходимо увеличить значение согласующих коэффициентов больше 12 dB, то дополнительные коэффициенты усиления можно установить, используя специальный конфигурационный файл системы Digispot II.

Дополнительные коэффициенты усиления могут быть установлены независимо для разных каналов Axia. Именно этот способ необходимо использовать при необходимости дополнительного согласования уровней.
