Как включить запись на Digispot II Logger нажатием кнопки Record mode на пульте Element

Цель: при нажатии на пульте Element кнопки Record mode запускать запись на Digispot II Logger.

Решение:

# Настраиваем генерирование потока управления в сеть LiveWire:

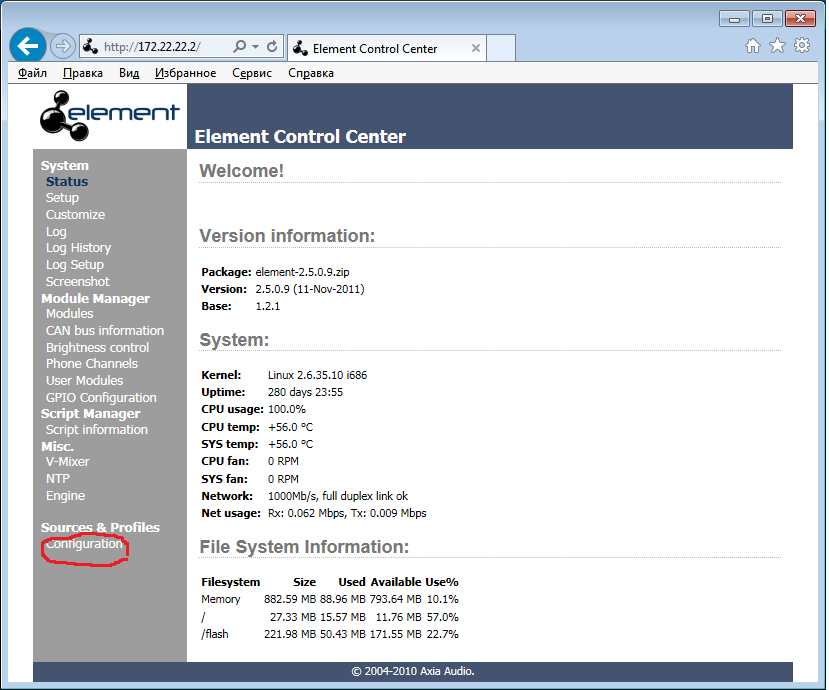

Заходим в web-интерфейс Element с пользователем по умолчанию user без пароля, выбираем режим настройки профилей (выделено на картинке ниже)

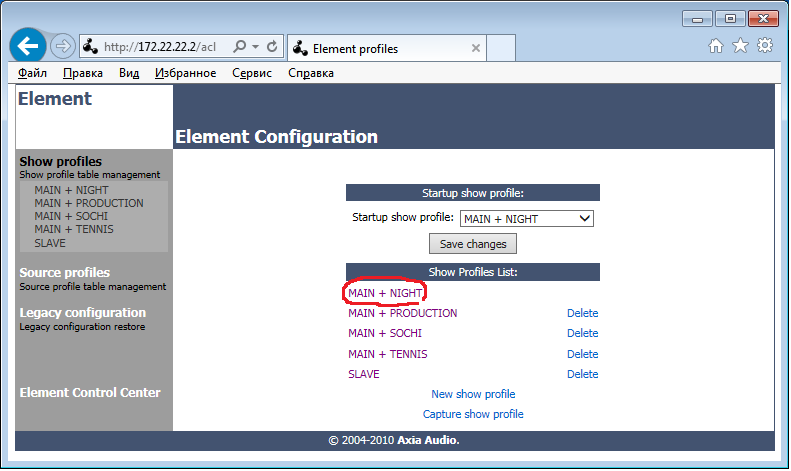

Выбираем нужный профиль (выделено на картинке ниже)

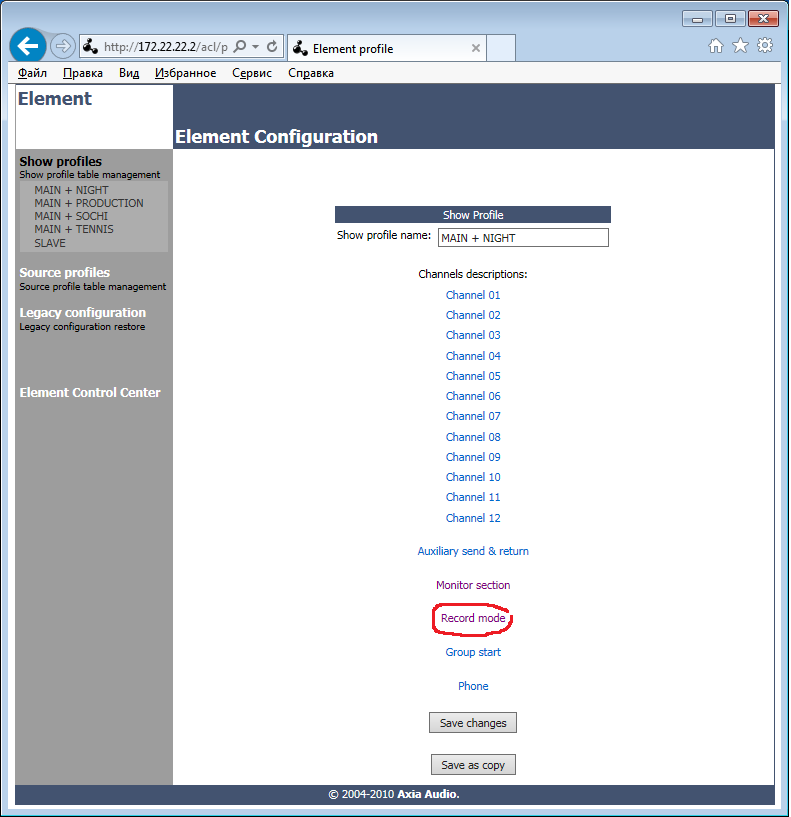

В настройках профиля выбираем секцию Record mode (выделено на картинке ниже)

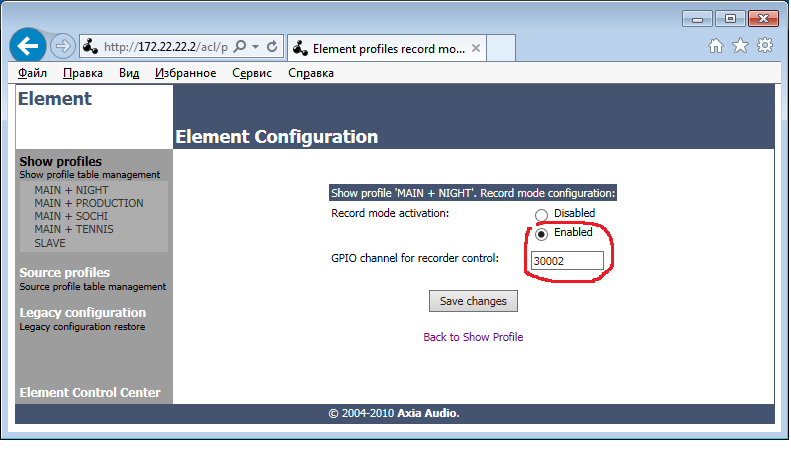

Включаем генерирование управляющего потока в сеть LiveWire с указанием УНИКАЛЬНОГО идентификатора (в данном случае было выбрано значение 30002)

Такую же операцию можно выполнить во всех используемых профилях.
Рекомендуется перезагрузить профиль для активации изменений.

# Настраиваем axia ip audio driver на машине с установленным Digispot II Logger:

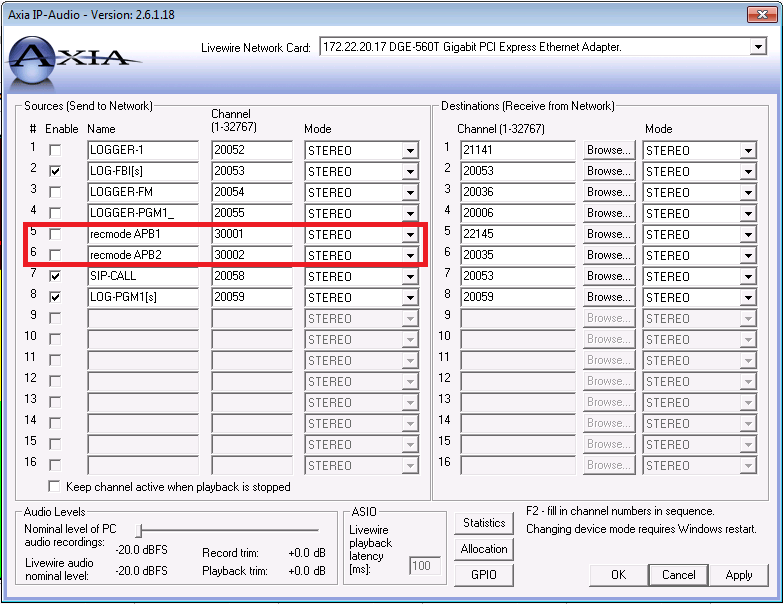

В полях источников указываем идентификатор управляющего потока БЕЗ ГАЛОЧКИ Enable!!! в противном случае сеть LiveWire перестанет работать корректно. Данная информация получена из файла настройки управления ПО iProfiler iProfiler- IP_driver_GPIO_ver2.pdf

# Настраиваем управление на Digispot II Logger:

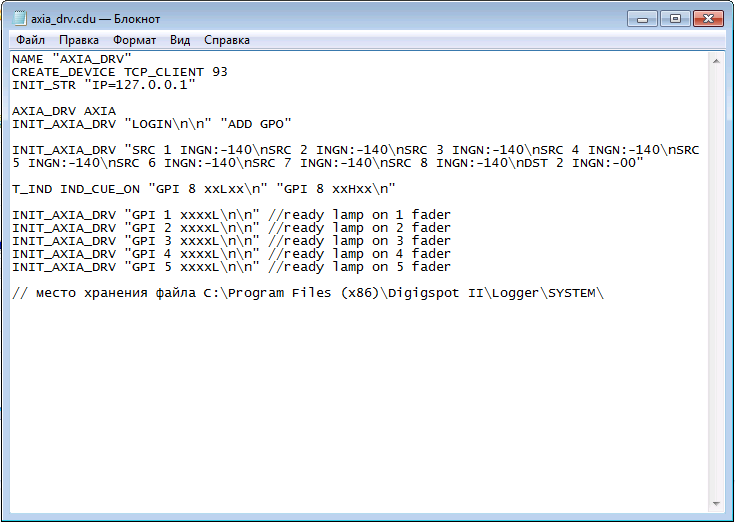

Создаем (если его не было) файл axia_drv.cdu в директории C:\Program Files (x86)\Digispot II\Logger\SYSTEM\ следующего содержания

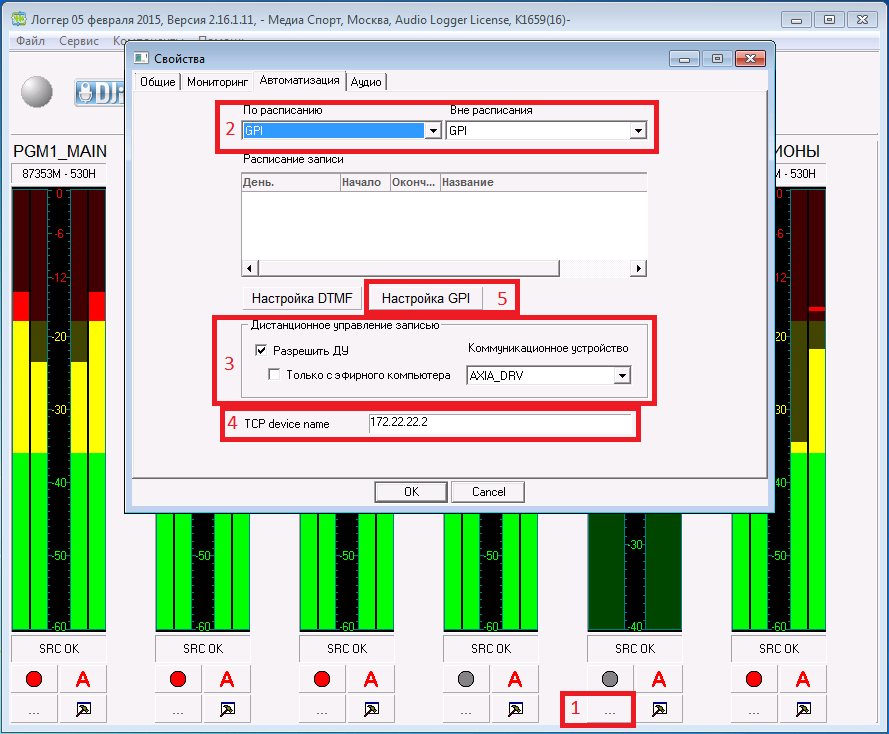

В приложении Digispot II Logger на нужном канале записи входим в меня конфигурирования управления записью кнопкой выделенной с цифрой 1. Во вкладке "Автоматизация" указываем тип управления "GPI" (выделено с цифрой 2). Разрешаем дистанционное управление и указываем устройство управления (выделено с цифрой 3). Указываем IP адрес Element (выделено с цифрой 4, но у меня есть сомнения в необходимости этого). И нажимаем кнопку "Настройка GPI" (выделено с цифрой 5) для указания точного значения.

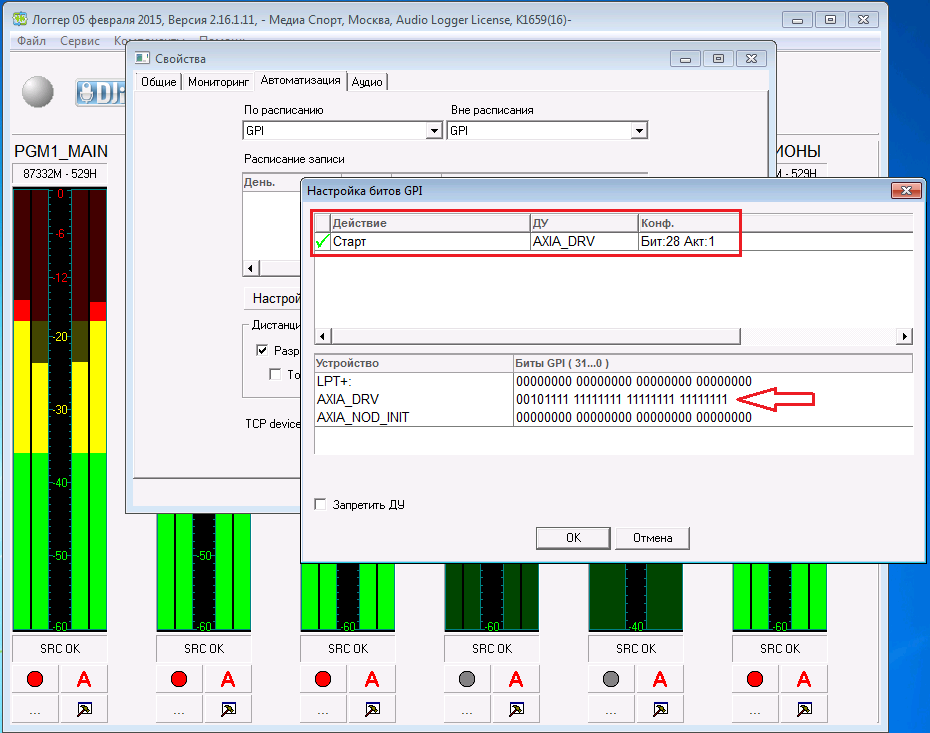

Отслеживаем изменения в строке отмеченной стрелкой при нажатии кнопки Record mode на пульте Element. Вносим соответствующее значение в поле выделенное на картинке. Нумерация битов идет справа налево группами по 8 - 0..7 8..15 16..23 24..31.

По возникающим вопросам обращайтесь к Мамонтову Андрею по электронной почте aimamontov@gmail.com или телефону +7 916 237 4231.
Благодарю Вострикова Михаила за то, что не дает нам скучать.
