Многоканальный AoIP кодек Foxxwire ТР-804



Инструкция по копированию образа с SD карты

Операционная система блока хранится на микро SD карте. Слот для карты памяти microSD находится на задней панели блока. Извлечь SD карту можно если слегка надавить на неё, до щелчка. Она выдвинется вперёд. Перед извлечением карты памяти, ТР-804 необходимо выключить.

Установка и запуск утилиты Win32DiskImager

Утилита Win32DiskImager используется для копирования образа с карты на компьютер и записи образа с компьютера на карту.

(Образ диска — файл, несущий в себе полную копию содержимого и структуры файловой системы и данных, находящихся на диске)

Для установки утилиты нужно:

  • Скачать файл программы Win32DiskImagerInstaller.exe (Сайт утилиты: http://disk-imager.ru/ )
  • Установить Win32DiskImagerInstaller.exe, выполнить указания мастера по установке

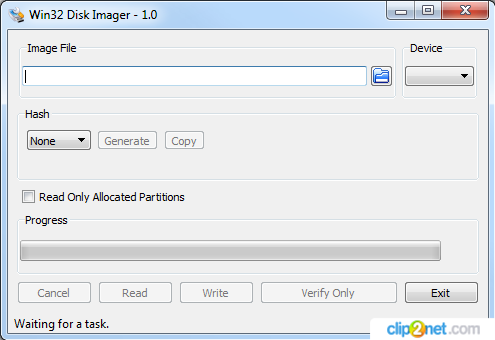

  • Запустить утилиту с помощью ярлыка на рабочем столе

Создание образа SD карты

Для создании копии образа операционной системы необходимо:

  • Достать исправную SD карту из блока ТР-804
  • Вставить SD карту в кардридер компьютера
  • Запустить утилиту Win32DiskImagerInstaller.exe с помощью ярлыка на рабочем столе

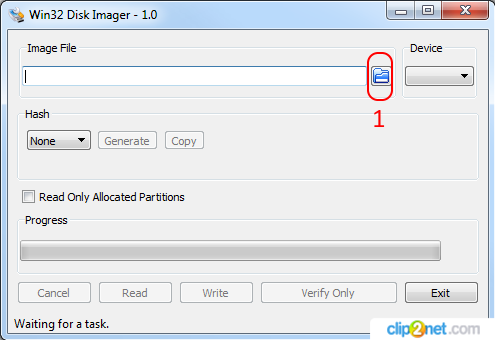

  • Выберите папку для размещения файла образа при помощи кнопки (1)

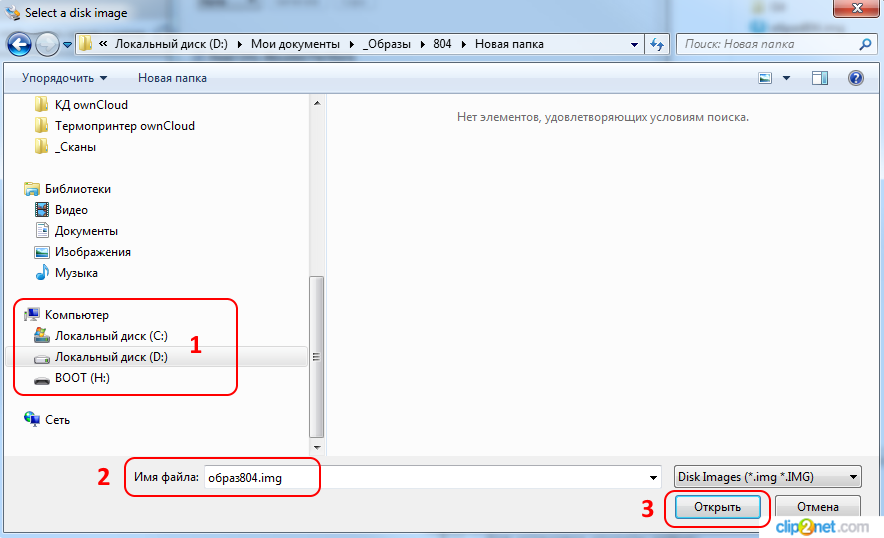

    • В открывшемся окне проводника кажите папку для размещения файла образа (1)
    • Укажите имя файла образа (2).  Имя файла должно быть с разрешением *.img , например: образ804.img
      Если файл образа уже имеется - его можно перезаписать. Выбор старого файла производится в проводнике.
    • Подтвердите выбор нажав кнопку Открыть (3)

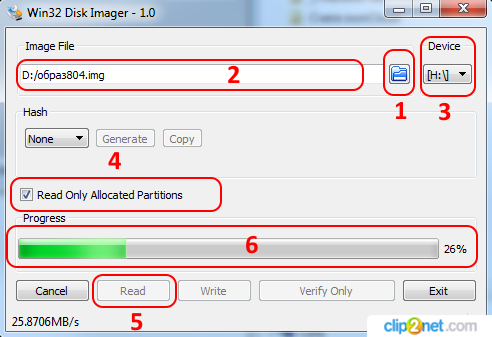

  • Папка для размещения файла образа и его имя будут показаны в поле (2)
  • В выпадающем списке (3) выберите SD карту из блока ТР-804
  • Активируйте настройку Read only allocated partitions (4) (Позволяет уменьшить размер образа и ускорить процесс чтения)
  • Нажать кнопку Read (5). Копирование образа происходит в течении нескольких минут. Текущее состояние отображается при помощи прогресс-бара (6)

Запись операционной системы на SD карту

Для записи образа с компьютера на карту необходимо:

  • Вставить новую SD карту в кардридер компьютера.
    Требования к SD карте:
    • Тип: MicroSDHC
    • Объём: не менее 16Гб
    • Класс скорости: не менее 10
  • Запустить утилиту Win32DiskImagerInstaller.exe с помощью ярлыка на рабочем столе

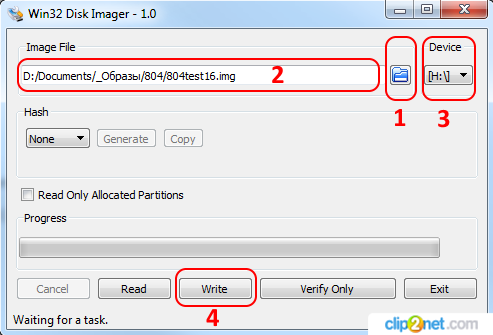

  • Выберите файл образа при помощи кнопки (1) в формате IMG
    Путь к файлу будет показан в поле (2)
  • В выпадающем списке (3) выберите SD карту
  • Нажмите на кнопку Write (4) для того, чтобы записать образ и ожидайте завершения процесса.
