Настройка Джинн Лайт для работы с ТР-705

1. Установка и настройка Djin Lite.

Первоначально необходимо скачать и установить Лайт версию программного обеспечения Digispot II.
Актуальная версия всегда хранится по следующей ссылке: DjinLiteSetup.exe
Установку можно произвести по умолчанию с выбором удобного для пользователя рабочего каталога установки.
Инструкция по установке и базовой настройке Lite версии расположена здесь: Djin Lite

2. Запуск приложения Djin Lite.

После первого запуска приложения Djin Lite необходимо выбрать конфигурацию "X-Player вещание":

И нажать кнопку "Запустить приложение".

Примечание:
При первом запуске нужно подключить драйвер ASIO
Команда Сервис > Аппаратное обеспечение > Настройка ASIO

Выбрать ASIO: Tract ASIO Driver, установить галочки "Атозагрузка" и "Автозапуск" и нажать кнопку "Загрузить"

Что бы драйвер заработал - нужно установить правильную частоту дискретизации (такую же как в настройках драйвера см. пункт 5 По умолчанию у ТР-705 - это 48000 Гц)
Частота дискретизации устанавливается в настройках программы.
Сервис > Настройки > Формат звука

Так же для работы Tract ASIO Driver может потребоваться отключение Брандмауэра Windows

Если драйвер всё равно не работает. Можно посмотреть запущена ли служба Service for Tract ASIO driver (32 bit)

3. Настройка панели виртуального микширования сигналов.

Для прослушивания потоков, которые поступают от устройства ФМ Приемника TR-705, необходимо настроить панель виртуального микширования.
Расположена она во вкладке "Микшер" (крайняя правая вкладка приложения Djin Lite).
Для того, чтобы создать виртуальный микшер, необходимо на вкладке "Микшер" на любом пустом пространстве вызвать контекстное меню (правый клик мыши) и выбрать пункт "Настроить список регуляторов уровней каналов".
В появившемся окне "Настройка списка каналов ретрансляции" необходимо нажать кнопку "Создать".
В появившемся окне "Настройка регулятора канал" задать:

  • Название регулятора уровня.
  • В правой части поля "Канал ретрансляции" нажать кнопку "…".
  • В открывшемся окне "Настройка каналов ретрансляции" необходимо нажать кнопку "Создать канал".
  • Далее указываем название канала, устройство записи и устройство воспроизведения, поставить галочки "Держать устройство воспроизведения открытым" и "Программная передача данных":

Номер устройства записи в канале ретрансляции соответствует порядковому номеру канала на ФМ Приемнике TR-705.
То есть, устройство записи с названием "ASIO: Tract ASIO Driver (32-bit):(1/2)-REC # 0" соответствует первому каналу ФМ Приемника TR-705.
Устройство записи с названием "ASIO: Tract ASIO Driver (32-bit):(3/4)-REC # 2" соответствует второму каналу ФМ Приемника TR-705 и так далее.

Устройство воспроизведения в канале ретрансляции будет соответствовать тому физическому звуковому устройству, на котором мы хотим услышать поток с соответствующего канала ФМ Приемника TR-705.

  • После указания устройств записи и воспроизведения в канале ретрансляции, необходимо нажать кнопку "OK".
  • Далее в окне "Настройка регулятора канала" необходимо в поле "Канал ретрансляции" выбрать ранее созданный канал.
  • Для возможности его прослушивания и изменения уровня при прослушке, необходимо активировать галочки "Отображать уровень сигнала в канале" и "Регулировать усиление канала":

Процедуру создания микшера и создания каналов ретрансляции необходимо повторить столько раз, сколько каналов с нашего ФМ Приемника TR-705 мы хотим прослушать.

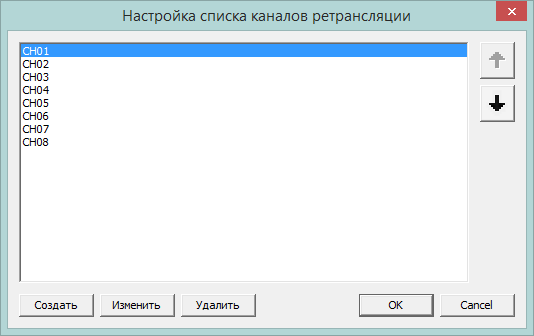

На панели "Настройка списка каналов ретрансляции" можно менять порядок их расположения в окне "Микшер" с помощью стрелок вверх и вниз, расположенных в правой верхней части окна:

4. Прослушивание каналов с ФМ Приемника TR-705.

После того, как мы настроили панель виртуального микширования, можно осуществить прослушку любого канала с ФМ Приемника TR-705.
Для этого достаточно нажать кнопку "Старт" соответствующего виртуального микшера.
С помощью голубого регулятора уровня, расположенного на виртуальном микшере, можно менять уровень звукового сигнала при прослушке.

Настройка системы прослушки с ФМ Приемника TR-705 с помощью приложения Djin Lite завершена.
