Настройка ДУ с использованием CDU файлов для микшера DHD.

Образец конфигурационного dhd.cdu файла для использования микшера DHD с дистанционным управлением DJin:

NAME "DHD"
CREATE_DEVICE TCP_CLIENT 2008
INIT_STR "IP=10.5.38.234"
SET_OUT_BUF 65536
DHD_MIXER "DHD"

RMT_MIXER_OPT "CMD=ADD_LINE LINE_NUM=0x404e LINE_ID=0x169 CUE_ID=0x16a"
RMT_MIXER_OPT "CMD=ADD_LINE LINE_NUM=0x404f LINE_ID=0x16d CUE_ID=0x16e"
RMT_MIXER_OPT "CMD=ADD_LINE LINE_NUM=0x4050 LINE_ID=0x171 CUE_ID=0x172"
RMT_MIXER_OPT "CMD=ADD_LINE LINE_NUM=0x4051 LINE_ID=0x17b CUE_ID=0x17c"

Для получения значения для «LINE_NUM» нужно в DHD Toolbox открыть конфиг пульта, открыть из меню View окно «Available Audio/Logic IDs» и на вкладке «Potentiometer» найти нужные устройства. В данном примере Djin1, Djin2, Djin3 и Djin4:


Из поля Value для каждого устройства нужно взять: «0х40» и два последних символа. Если значение имеет вид «0х0000007d», то берутся «0х10» и два последних символа.  Получается:

0x404e, 0x404f, 0x4050, 0x4051

Примечание: мои эксперименты показали, что эти значения не играют никакой роли, что бы сюда не вписывалось, дистанция работает, с учетом нижеследующего описания.

Для получения значений для «LINE_ID» и «CUE_ID» нужно открыть в «Mixer 1/Fader Channels», найти устройства Djin1, Djin2, Djin3 и Djin4 и запомнить их порядковые номера:


Опять открыть из меню View окно «Available Audio/Logic IDs» и на вкладке «Logic» найти строчки с номерами устройств вида: <Device name>.FS(Ch)Ch<number>.<channel name>

В данном примере:

SX.FS. (Ch)Ch77.Djin1

SX.FS. (Ch)Ch78.Djin2

SX.FS. (Ch)Ch79.Djin3

SX.FS. (Ch)Ch80.Djin4

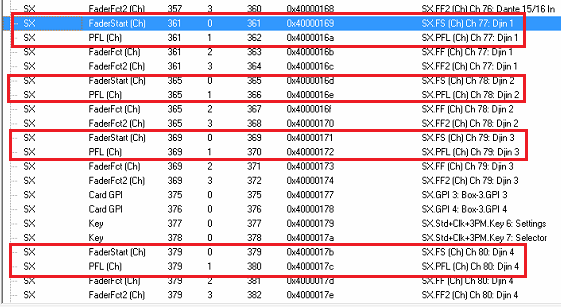

Для «LINE_ID» берется значение из строки «FaderStart (Ch)» в виде: «0х» и 3 последних символа.

Для  «CUE_ID» берется значение из строки «PFL (Ch)» в виде: «0х» и 3 последних символа.


Настройка ДУ в самом Джине выполняется стандартным образом: в соответствующем плеере нажимаем «…» - настройка ДУ (Remote control setup), привязываем Fader start и PFL к соответствующим битам DHD (нажимая кнопки пульта наблюдаем изменение битов в окне). Этими процедурами осуществляется привязка плееров Джина к аудио источникам, а не к конкретным фейдерам. При назначении источника Джина на другой фейдер логика сохраняется, и редактировать файл cdu не требуется. При настройке свойств блочных плееров необходимо установить галку Use special PFL channel:


Иначе подслушка из блочных плееров играет в мониторы контроля, а не в динами подслушки пульта.

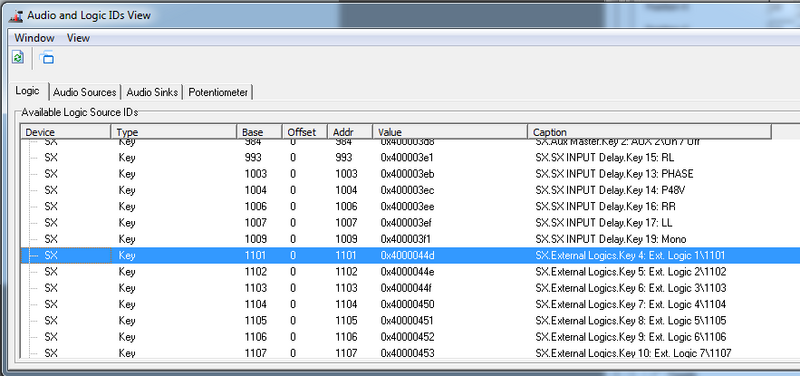

Для настройки «браузерного» PFL нужно выбрать аппаратную или виртуальную кнопку на пульте (например, в TFT ViewsExternal Logic – 1\1101) и по условию ее активации добавить на шину (шины) контроля назначения аудио канала PFL от Джина.


В файле dhd.cdu есть строка для включения подслушки:

IND IND_CUE_ON 9 9    3 0 0x11 0x0E 0 0 6 0x0D 1    3 0 0x11 0x0E 0 0 6 0x0D 0

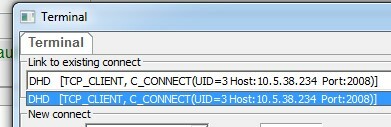

Её необходимо отредактировать. Открываем в Джине терминал (View – Terminal), подключаемся к пульту, указав его IP адрес:


В Джине нажимаем Link. На пульте нажимаем и отпускаем нашу кнопку:

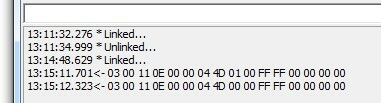

Редактируем строку в соответствии с откликом:


Получается:

IND IND_CUE_ON 9 9    3 0 0x11 0x0E 0 0 4 0x4D 1    3 0 0x11 0x0E 0 0 4 0x4D 0

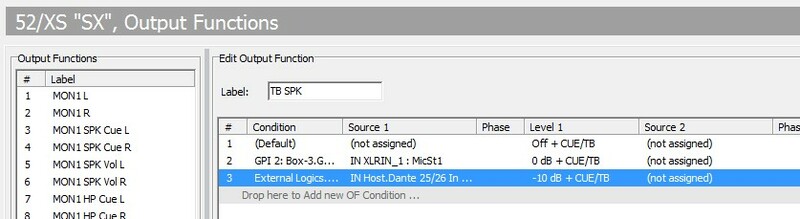

В пульте в меню SX – Audio – Output functions – TB SPK добавляем строку с аудио устройством, в которое Джин играет эту браузерную подслушку:


Настраиваем нашу виртуальную кнопку в качестве условия, на Potentiometer назначаем CUE/TB, чтобы громкость подслушки регулировалась соответствующим потенциометром.
