1. Введение¶
Конфигурация «Inserter» предназначена для многоканальной ретрансляции с автоматической заменой части расписания и ID-джинглов. Типичное использование - ретрансляция сигнала одной радиостанции на несколько соседних регионов из единого центра. При этом в эфирный сигнал для каждого региона врезается свое рекламное расписание, и заменяются ID-джинглы. Команда на замещение сигнала может передаваться с основной эфирной станции.
Основой конфигурации является модуль Плеер врезки.
2. Системные требования¶
Система автоматизации эфира DIGISPOT®II рассчитана на работу под операционной системой Microsoft Windows 7, Microsoft Windows 8, Microsoft Windows 8.1 (файловая система NTFS). Конфигурация компьютера должна удовлетворять следующим условиям:
- RAM: оптимальные требования операционной системы +128\256 Мбайт (в зависимости от конфигурации ПО);
- HDD: 50 Мбайт для инсталляции и начала работы. Требования при работе с программой выдвигаются, исходя из конечной конфигурации программного обеспечения автоматизации вещания DIGISPOT®II Объем дисковой памяти, необходимой для хранения записываемого звука в формате MPEG, приближенно рассчитывается по следующей формуле: Объем (Мбайт) ≈ (Битрейт / 128) * 1300 * Количество дней хранения, где Битрейт (bit rate) – это параметр, определяющий степень MPEG – компрессии сигнала, выраженный в килобитах в секунду. Данная формула дает результат с точностью до 2% (с ошибкой в меньшую сторону) и не зависит от формата записи (моно, стерео) и частоты дискретизации. Результат вычисления представляет собой количество дисковой памяти, выраженной в мегабайтах, необходимое для хранения указанного количества суток звука. Например, для хранения месяца звука со сжатием 128 Кбит/сек необходимо:
- 1 * 1300 * 30 = 39000 Мегабайт ≈ 40 Гигабайт.
- При записи звука без сжатия приближенно рассчитывается так:
- Объем (Гбайт) = 15 * Кол-во дней хранения * (Частота дискретизации / 44100) * (Число Каналов / 2),
где Частота дискретизации – используемая частота дискретизации сигнала; число каналов – 2 для стерео звука и 1 для моно. Данная формула дает результат с точностью до 1% (с ошибкой в меньшую сторону).Таким образом, для хранения одного дня в формате 44100 стерео 16 бит требуется примерно 15 Гб, для хранения месяца – 450 Гб.
- CPU: различны для разных компонентов системы автоматизации. Минимальные параметры для звука программы не отличаются от минимальных требований операционной системы. Для монтажных станций и логгеров параметры CPU рекомендуется подбирать по возможности выше (мощность процессора зависит от количества одновременно записываемых каналов; для записи одного канала достаточно мощности любого процессора Pentium III и практически любого процессора Pentium II);
- Сеть: пропускная способность сети не менее 100 Мбит/сек.
- Обязательно наличие USB – портов.
- Обязательно наличие клавиатуры, мыши.
- Интерфейс программного обеспечения DIGISPOT®II рассчитан на экранное разрешение от 1024х768 пикселей.
- Подключение дистанционного управления (например, эфирного пульта) требует наличия LPT -порта или специального устройства подключения (например, ТР 308).
Так же необходимо, чтобы были установлены и нормально функционировали драйвера используемых звуковых устройств.
3. Установка¶
Для установки DIGISPOT®II Джинн в конфигурации "Inserter" необходимо запустить установочный файл djinsetup.ехе. Затем положить в каталог SYSTEM главной станции ретрансляции файл [raw-rmt_main.cdu], а в каталог SYSTEM Джинна "Inserter" - [raw-rmt_local.cdu], для того чтобы команды замещения сигнала передавались с главной эфирной станции. Если вещательная станция будет обмениваться информацией с Джином "Inserter" по сети, то необходимо в обоих .cdu файлах раскомментировать строки, расположенные после сроки //use tcp. Указать IP адрес и номер порта (на вещательной станции указываем IP врезки и на станции со врезкой указываем IP адрес самой врезки). Порты должны совпадать. Если планируется использование обмена данными через COM-порт, то необходимо раскомментировать строку после //use com. Обратите внимание на то, что .cdu файле нужно указать правильный номер COM порта в системе (узнать номер используемого COM-порта можно в диспетчере устройств).
4. Общая настройка ПО DIGISPOT®II Джинн в конфигурации "Inserter"¶
Выполнять основные функции (за исключение ретрансляции) программа может сразу же после установки и загрузки конфигурации, согласно настройкам по умолчанию. Тем не менее, рекомендуется выполнить следующие действия:
- Выбор конфигурации "Inserter" сразу после запуска приложения (далее предполагается, что этот шаг уже выполнен, программа перезагружена).
- Выбор корневого каталога. Сделать это можно с помощью главного меню Сервис (Service) → Установки рабочего места (Workstation settings) → Базовые установки (Base settings) → Корневой путь (Root path) (подробнее см. руководство "Инсталляция и базовая настройка системы автоматизации DIGISPOT®II").
- Создание общих настроек. Общие настройки можно создать с помощью главного меню Сервис (Service) → Общие настройки (Global settings) (достаточно только открыть пункт меню и подтвердить создание файла настроек, с использованием значений по умолчанию; подробнее см. руководство "Инсталляция и базовая настройка системы автоматизации DIGISPOT®II").
- Выбор формата звука по умолчанию, выполняющееся с помощью главного меню Сервис (Service) → Общие настройки (Global settings) → закладка Формат звука (Audio format).
- Выбор устройства подслушки. Устройство выбирается с помощью главного меню Сервис (Service) → Настройки (Settings) → закладка PFL, где выбирается одно из доступных устройств воспроизведения (не SP). Выбранное устройство не должно быть связано с основным устройством воспроизведения, которое в будущем будет задействовано на эфире.
- Настройка клавиш и ДУ. Для этого в пункте главного меню Сервис (Service) нужно выбрать Настройки клавиатуры (Customize keyboard). В появившемся диалоговом окне Настройка клавиш и дистанционного управления (Customize keyboard and remote keypads) выберете пункт врезка ("inserter"). Установите в соответствии параметры стандартного режима режиму записи (REC) (рис. 4.1)
Рис. 4.1 Диалоговое окно Настройка клавиш и ДУ (Customize keyboard and remote keypads)
При необходимости изменения/назначения клавиши операция выбирается двойным щелчком левой кнопки мыши на строке врезка ("inserter") в колонках Стандартный режим (Standard mode) и Режим REC (Mode REC). При этом появляется диалоговое окно Изменить клавишу (Edit key) (рис. 4.2).

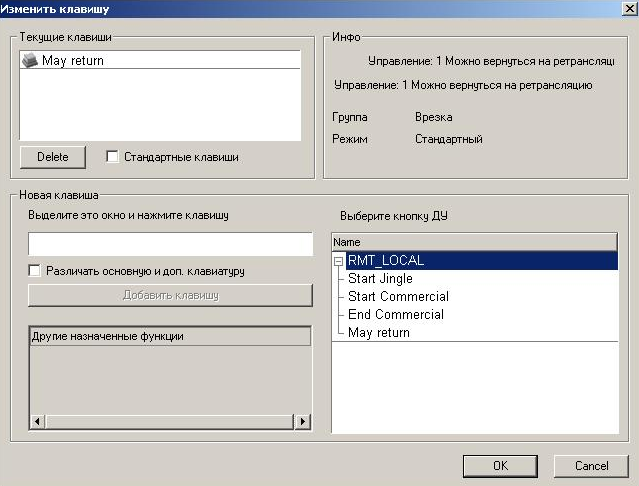

Рис. 4.2 Диалоговое окно Изменить клавишу (Edit key)
- Настройка команд Х-плера. Эта операция выполняется на главной эфирной станции с помощью главного меню Сервис (Service) → Настройки клавиатуры (Customize keyboard) → Х-плеер (X-player). Требуется назначить клавиши Х-плеера для External block started, External block done и External block playing (рис. 4.3).
Рис. 4.3 Окно Настройка клавиш и ДУ
- Также на главной эфирной станции в Свойствах блока (Block properties) / закладка Управление (Remote control) необходимо установить "галочку" на флаге Посылать команду "Start external block" command.
ПРИМЕЧАНИЕ: для отображения элементов, используемых "врезкой" можно добавить колонку Rmt, для этого на главной эфирной станции нужно зайти в настройки списка.
5. Технология работы в конфигурации "Inserter"¶
Для вывода в эфир региональной рекламы одновременно с рекламой на головной станции:
- в расписание на головной станции добавляется блок в свойствах которого выставляется параметр - Start external block (On first item START).
- в этот блок добавляются рекламные элементы, в конец добавляются музыкальные элементы, которые будут служить "добивкой" на случай если региональная реклама будет по времени дольше, чем головная.
- на региональной станции в плеер в поле "Реклама" добавляются элементы региональной рекламы, а в поле "Резерв" добавляем музыкальные элементы "добивки".
После запуска на восроизведение блока плеер врезки начнет воспроизведение рекламы совместно с плеером головной станции. Если реклама на региональной станции закончится раньше, то плеер врезки начнет воспроизведение элементов из поля резерв, до тех пор пока не закончится реклама на головной станции. По окончании рекламы на головной станции все музыкальные элементы в этом блоке будут пропущены воспроизведение элементов из поля Резерв на региональной станции будет остановлено и начнется вещание следующего блока в расписании головной станции. Если рекламный блок региональной станции по длительности будет дольше головного, то на головной станции будет играть "добивка" пока не закончится реклама на региональной станции.
6. Настройка воспроизведения и ретрансляции¶
Для организации собственного вещания и ретрансляции необходимо настроить:
- Плеер врезки (собственная программа).
Данный плеер предназначен для автоматического создания региональной программы из программы основной радиостанции путем замены части главной программы региональным содержимым. Плеер работает под управлением главной вещательной станции. На вход плеера поступает выходной сигнал главной вещательной станции. При начале воспроизведения фрагмента главной программы, который может быть заменен региональными станциями, основная программа формирует управляющий сигнал, который получают все региональные системы. При получении данного сигнала плеер переключается с ретрансляции на собственное вещание и воспроизводит загруженные в него элементы.
- Плеер резерва.
- Канал ретрансляции.
- Параметры коммутации (микширования).
6.1. Настройка плеера врезки¶
Откройте окно Свойства плеера (Player properties) блочного плеера, щелкнув правой кнопкой на прямоугольнике со словом Реклама (Commercial) и выбрав команду Свойства (Properties). В открывшемся окне (рис. 6.1) укажите необходимое устройство воспроизведения (одноименный ниспадающий список). Установите "галочки" для параметров Показывать индикаторы уровня (Show VU meters), Показывать общую длительность (Show total length) и Показывать инструменты (транспорт) (Show transport bar). Кроме того, отметьте оба параметра в группе По умолчанию (Set by default).
Рис. 6.1 Окно Свойства (Properties) плеера
Также плеер настраивается при щелчке правой кнопкой мыши на прямоугольнике со словом Джинглы (Jingles) и выборе команды Свойства (Properties).
6.2. Настройка плеера резерва¶
Настройка плеера резерва выполняется аналогично настройке плеера врезки. Для выполнения операции нужно щелкнуть правой кнопкой на прямоугольнике со словом Резерв (Commercial) и выбрать команду Свойства (Properties).
6.3. Настройка канала ретрансляции¶
Для настройки модуля ретрансляции необходимо выбрать (создать) канал ретрансляции. Для этого нажмите кнопку в правом верхнем углу окна ретрансляции (рис. 6.2).
Рис. 6.2 Вызов окна Свойства (Properties) канала ретрансляции
В появившемся окне (рис. 6.3) выбор канала осуществляется из списка доступных секции Канал ретрансляции (Retransmission channel). Изначально (сразу после установки) этот список пуст, каналы ретрансляции нужно создать на основе доступных аппаратных средств.
Рис. 6.3 Окно Свойства (Properties) коммутатора ретрансляции
Для создания канала ретрансляции нажмите на кнопку в параметре Канал ретрансляции (Retransmission channel). Так же настройка каналов ретрансляции доступна через главное меню Сервис (Service) → Аппаратное Обеспечение (Hardware devices) → Канал ретрансляции (Retransmission channel).

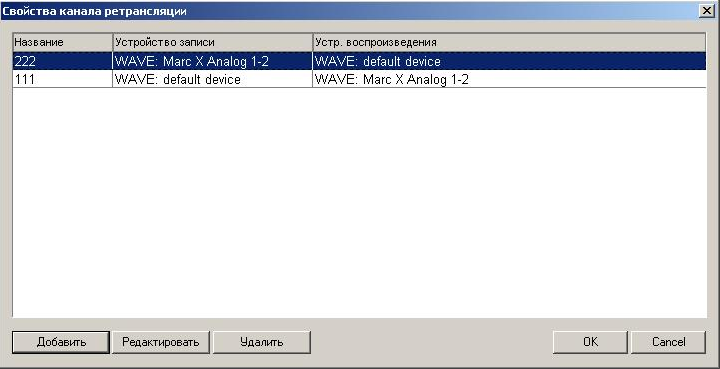

Рис. 6.4 Окно Свойства канала ретрансляции (Retransmission channel properties)
В открывшемся окне Свойства канала ретрансляции (Retransmission channel settings) (рис. 6.4) нажмите кнопку Добавить (Add). В появившемся окне Параметры канала ретрансляции (Retransmission channel settings) (рис. 6.5) следует указать название канала, а также выбрать устройства записи и воспроизведения из одноименных ниспадающих списков. Если предполагается использовать программную коммутацию (например, в случае записи с одной карты на другую), следует установить флажок Программная передача данных (Program data transfer). Если используются устройства Digigram (и некоторые другие) кроме VX222, необходимо установить параметр Держать устройства воспроизведения открытыми (Keep playback device open).
Рис. 6.5 Окно Параметры канала ретрансляции (Retransmission channel settings)
6.4. Настройка параметров коммутации (микширования)¶
После создания канала ретрансляции необходимо указать его в качестве используемого, а также указать устройства воспроизведения плееров. После этого необходимо настроить коммутацию. Если в качестве устройств записи / воспроизведения используются карты Antex (с не wdm-драйверами), Digigram (не wdm) или Mirian Marc X программное обеспечение автоматически будет использовать аппаратный способ коммутации. Дополнительная настройка устройств Antex, Digigram и Mirian Marc X доступна через подгруппу параметров Аппаратное обеспечение (Hardware devices) главного меню Сервис (Service). Как в случае карт производства Antex, так и в случае карт производства Digigram, необходимо указать, какие виртуальные устройства связаны с шинами и какие физические входы / выходы следует использовать. Для изменения логики работы карт Antex используйте программное обеспечение, поставляемое вместе со звуковыми картами – AntexMixer. В том случае, если используются устройства, для которых доступна регулировка уровня воспроизведения и записи через стандартный микшер Microsoft Windows, коммутация будет производиться программно-аппаратным способом. При этом необходимо явно указать, какие именно линейки микшера необходимо использовать для того или иного устройства. Сделать это можно через главное меню Сервис (Service) → Аппаратное Обеспечение (Hardware devices) → Аудио Микшеры (Audio Mixers) (рис. 6.6).В открывшемся окне Настройки регуляторов уровня (Mixer controls setup) на закладке Устройства воспроизведения и микшеры (Audio devices and mixers) необходимо указать, какой регулятор микшера карты связан с соответствующим входом или выходом карты. К сожалению, не существует возможности автоматически связать регулятор микшера с устройством воспроизведения или записи, поэтому данную настройку необходимо выполнить вручную. В общей сложности требуется указать два (или более, по одному на каждое используемое устройство) регулятора: первый будет регулировать ретранслируемый сигнал, поступающий на выход карты, а второй – уровень сигнала, воспроизводимого собственными плеерами конфигурации "Inserter". Кроме того, можно указать регулятор устройства записи, что в некоторых случаях бывает полезным.
Рис. 6.6 Окно Настройки регуляторов уровня (Mixer controls setup)

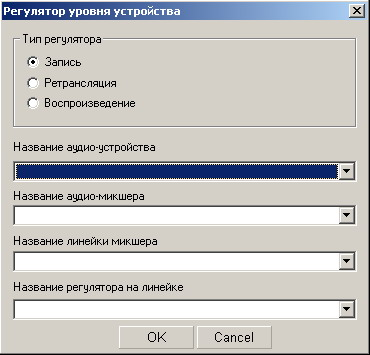

Рис. 6.7 Окно Регулятор уровня устройства (Audio device regulator)
Сначала укажем линейку, отвечающую за транзитное поступление сигнала на выход. Для этого нужно нажать кнопку Добавить (Add). В открывшемся окне Регулятор уровня устройства (Audio device regulator) (рис. 6.7) указываем тип регулятора Ретрансляция (Retransmission), далее заполняем все параметры, двигаясь сверху вниз:
- В ниспадающем списке Название аудио-устройства (Audio device name) выбираем звуковое устройство воспроизведения, указанное в настройках плеера Программа (Program) (плеера врезки).
- В списке Название аудио-микшера (Audio mixer name) указываем микшер, связанный с данным устройством воспроизведения.
- В списке Название линейки микшера (Mixer line name) указываем линейку микшера, отвечающую за регулировку выходного сигнала, поступающего с входа карты на выход выбранного устройства воспроизведения. В семействе SB она обычно называется Volume control: Line in.
- В списке Название регулятора на линейке (Mixer control name) выбираем регулятор, отвечающий за установку уровня сигнала; обычно в списке он один и называется Line In Volume или просто Volume.
После заполнения параметров закрываем окно, нажимая кнопку OK. Теперь необходимо указать, какой регулятор используется для управления сигналом собственного плеера. Для этого повторяем операцию, начиная с нажатия кнопки Добавить (Add) в окне Настройки регуляторов уровня (Mixer controls setup) (закладка Устройства воспроизведения и микшеры (Audio devices and mixers)), но в качестве типа регулятора в окне Регулятор уровня устройства (Audio device regulator) указываем Воспроизведение (Playback). В списке Название аудио-устройства (Audio device name) выбираем то же устройство, что и в первый раз. Далее повторяем описанную выше процедуру, заполняя все поля сверху вниз. По завершении настройки закрываем окно, нажимая кнопку OK. Если, в процессе настройки какие либо списки оказались пустыми, например, список Название аудио-микшера (Audio mixer name), это означает, что, скорее всего, используемая Вами карта не предоставляет возможности регулировки сигнала посредством стандартного звукового микшера. В этом случае коммутация и регулировка уровня возможна только программным способом. Если же Вы используете карту, не имеющую внутреннего микшера, доступного через стандартный интерфейс Microsoft Windows, придется использовать программную ретрансляцию и программную регулировку уровня. Для этого в свойствах плеера врезки и резерва следует указать звуковые устройства с префиксом SP-, а в свойствах канала ретрансляции (окно Параметры канала ретрансляции (Retransmission channels settings)) установить флажок Программная передача данных (Program data transfer). Калибровка регуляторов микшера производится при помощи вкладки Калибровка регуляторов микшера (Calibrate mixer controls). Стандартный микшер Microsoft Windows позволяет установить регуляторы уровня в любое значение в диапазоне от 0 до 65535. Каждое из значений соответствует какому-то уровню на выходе карточки. Притом по умолчанию считается, что число 65535 соответствует максимальному значению уровня, а 0 – соответственно, минимальному. Окно калибровки регуляторов микшера позволяет изменять это соответствие: любой точке в указанном диапазоне может быть сопоставлено какое-то значение уровня (в дБ). Если значение для какой-то из промежуточных точек не указано, оно вычисляется кусочно-линейным аппроксимированием по известным значениям.
