Примеры типового использования¶

В данном описании разобраны основные схемы использования ретрансляции на X-плеер. Для начала рассмотрим общие моменты:

1. Ретрансляция выполняется во время проигрывания X-плеером блоков ретрансляции, собственное вещание - при проигрывании блоков других типов.
2. Ретрансляция и собственное вещание начинаются по DTMF-метке (или образу джингла) в канале ретрансляции.

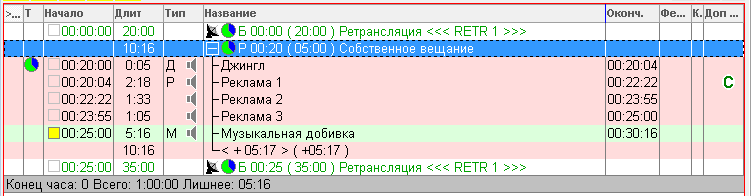

Далее рассмотрим базовую схему ретрансляции. Например, у нас небольшой объем собственного вещания (10–20 минут). Тогда наше расписание будет аналогично представленному на рисунке 1.

При этом алгоритм работы будет следующий:

1. В начале суток начинается ретрансляция.
2. При получении DTMF-метки в канале ретрансляции начинается собственное вещание.
3. При получении следующей DTMF-метки в канале ретрансляции начинается ретрансляция.
4. Если перед началом собственного вещания DTMF-метка не пришла, то собственное вещание в эфир не идет.
5. Если по окончании собственного вещания DTMF-метка не пришла, то ретрансляция начинается автоматически по окончании заданного периода ожидания.
6. Если вторая DTMF-метка будет получена во время воспроизведения одного из рекламных элементов (до начала музыкальной добивки), то элемент музыкальной добивки будет помечен меткой SKIP и воспроизводиться не будет. То есть сразу после воспроизведения рекламных элементов собственного вещания начнется ретрансляция.
7. Если вторая DTMF-метка будет получена уже во время воспроизведения музыкально добивки, то ее воспроизведение будет остановлено и начнется ретрансляция.

Важно отметить следующие моменты:

1. DTMF-метка должна быть получена в рамках заданного периода ожидания, период ожидания метки задается параметрами Ранее и Позднее и признаками Не ранее и Не позднее.
   • Если признак Не ранее установлен, время начала периода ожидания метки равно Время начала блока - Ранее.
   • Если признак Не ранее не установлен, команда будет выполнена, если она была получена в течение воспроизведения предыдущего блока.
   • Если признак Не позднее установлен, время окончания периода ожидания равно Время начала блока + Позднее.
   • Если признак Не позднее не установлен, команда будет выполнена, если она была получена в течение воспроизведения предыдущего блока.
   • На представленных примерах период ожидания для блока собственного вещания с 00:19:00 до 00:21:00.
2. Для начала ретрансляции и для начала собственного вещания могут использоваться как одна и та же DTMF-метка, так и разные DTMF-метки, а при необходимости для каждого блока можно задать свою собственную уникальную DTMF-метку.
3. В качестве защиты от пропадания сигнала ретрансляции необходимо использовать систему автозаполнения пауз.

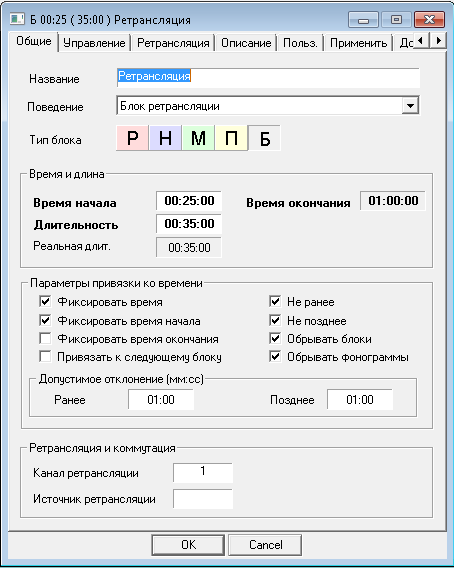

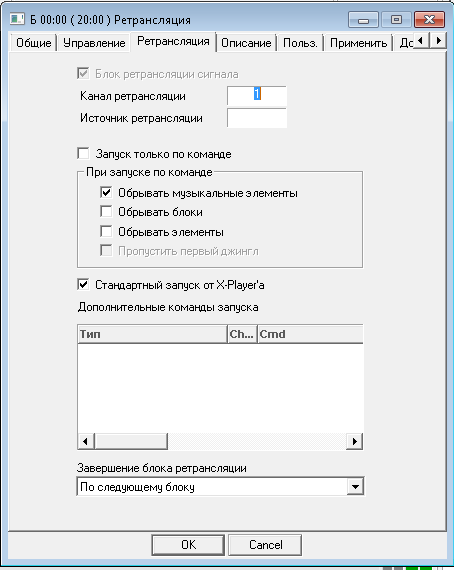

На рисунках 2 и 3 представлены параметры блоков ретрансляции:

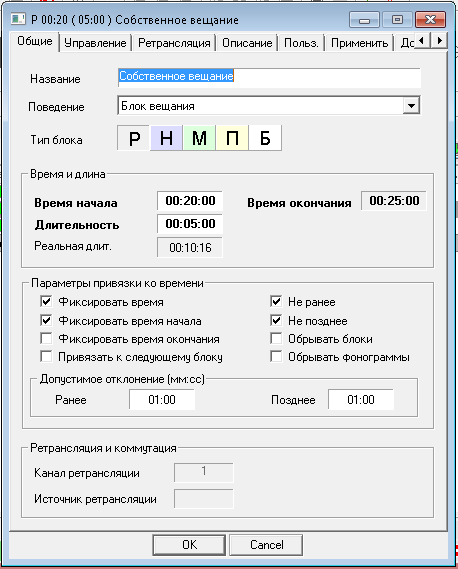

Рисунок 2     На рисунках 4 и 5 представлены параметры блока собственного вещания:	Рисунок 3
Рисунок 4	Рисунок 5

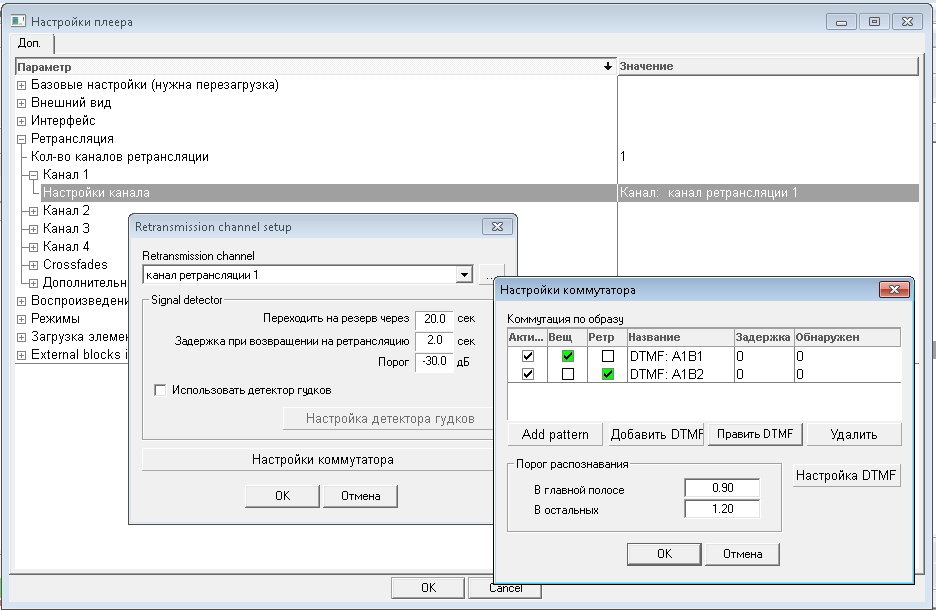

На рисунке 6 представлены параметры коммутатора (свойства X-плеера\Ретрансляция\Канал 1\Настройки коммутатора):

Рисунок 6

Рассмотрим следующий пример.

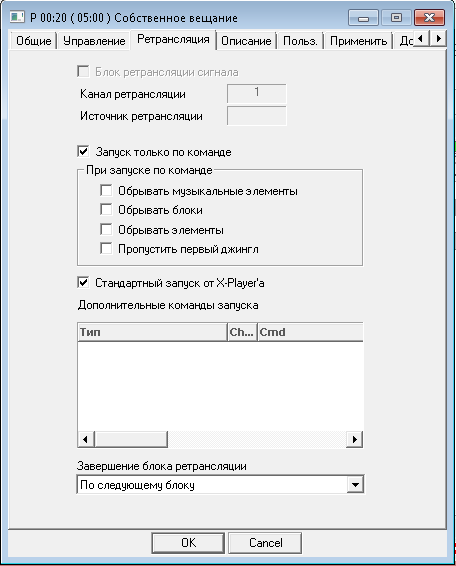

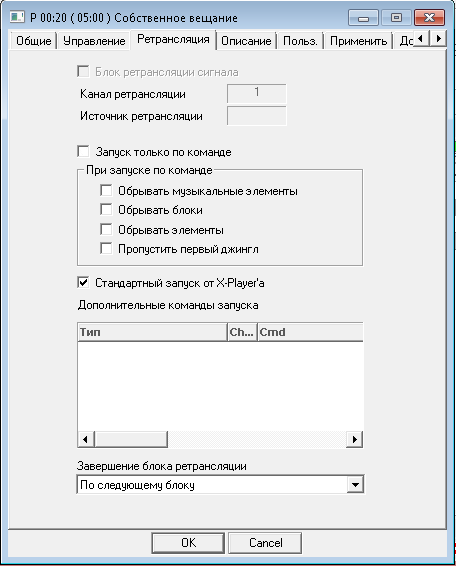

Если нам необходимо, чтобы блок собственного вещания вышел в эфир в любом случае. Даже если не была найдена метка DTMF, то необходимо отключить параметр Запуск только по команде для блока собственного вещания. Пример настройки представлен на рисунке 7.

Рисунок 7

В этом случае алгоритм работы будет следующий:

1. Если в заданный период ожидания метки, метка будет найдена, будет выполнен переход на собственное вещание по аналогии с базовой схемой.
2. Если в метка не будет найдена, то переход на собственное вещание будет выполнен по окончании периода ожидания метки. В нашем случае собственное вещание начнется с задержкой в 1 минуту.
3. Далее, если вторая метка также не будет найдена, то переход на ретрансляцию будет выполнен также с 1-минутной задержкой, по окончании периода ожидания метки.
4. Если же вторая метка будет найдена, то переход на ретрансляцию будет выполнен по алгоритму описанному в базовой схеме.

Разберем некоторые примеры ретрансляции через Х-плеер:

1) Следующая схема настройки ретрансляции используется при небольшом объеме локального вещания, порядка 10-20% от общего эфирного времени.

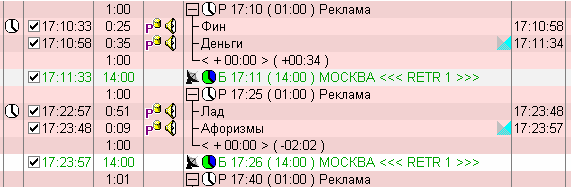

Рассмотрим пример сформированного расписания (Рис. 1.)

^{Рис.1 Окно Расписание}

Расписание состоит из чередующихся блоков ретрансляции и рекламных блоков местного вещания. Переход на местное вещание (проигрывание рекламного блока) выполняется автоматически при обнаружении открывающего образа-джингла (или команды DTMF), вызывающего переключение на местное вещание. По времени блок запускаться не будет. Потенциальной зоной распознавания DTMF или образа для данного блока является промежуток от ВРЕМЯ ВЫХОДА – ОТКЛОНЕНИЕ "РАНЕЕ" до ВРЕМЯ ВЫХОДА + ОТКЛОНЕНИЕ "ПОЗДНЕЕ".

На Рис.2 изображены свойства рекламного блока. Данный рекламный блок будет запущен

^{Рис.2 Окно Свойства рекламного блока}

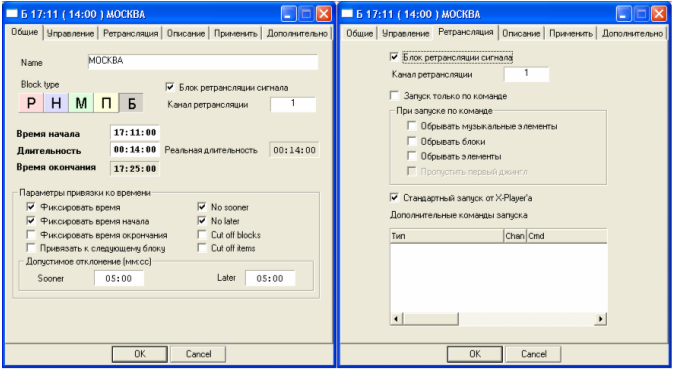

На Рис.3 изображены свойства блока ретрансляции. Блок запустится по команде, указанной в свойствах канала ретрансляции Х-плеера в промежутке от ВРЕМЯ ВЫХОДА – ОТКЛОНЕНИЕ "РАНЕЕ" до ВРЕМЯ ВЫХОДА + ОТКЛОНЕНИЕ "ПОЗДНЕЕ" по окончании рекламного блока

^{Рис.3 Окно Свойства блока ретрансляции}

2) Ретрансляция в автоматическом режиме.

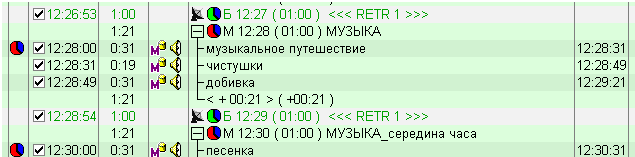

Пример расписания приведен на Рис.4.

^{Рис.4 Окно Расписание}

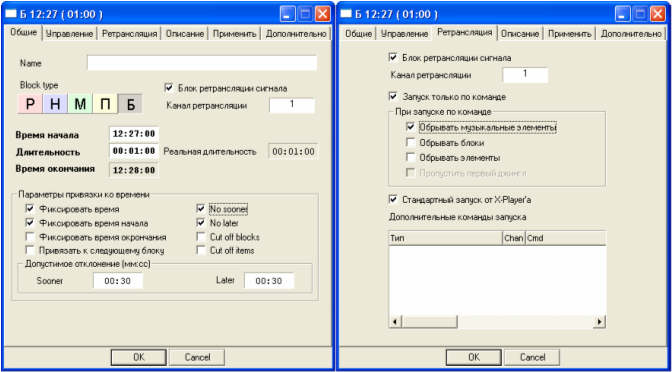

На Рис. 5 и Рис. 6 приведены свойства блока ретрансляции и музыкального блока соответственно.

^{Рис.5 Окно Свойства блока ретрансляции}
Исходя из Рис. 5 время выхода блока ретрансляции равно 12:27. Установлены допустимые отклонения Ранее и Позднее по 30 секунд. Данный блок будет запущен по образу или по DTMF, распознанному во входном сигнале, но не стартует по времени (на закладке Ретрансляция отмечена опция Запуск только по команде). Так как установлен флаг Обрывать музыкальные элементы, по приходу команды блок ретрансляции оборвет воспроизведение музыкальных элементов и вещание предыдущего блока будет прекращено незамедлительно.

Если установить флаг Пропустить первый джингл, программа будет вести себя следующим образом: по команде (DTMF метке или образу) ретрансляции будет завершена, следующий за блоком ретрансляции - блок собственного вещания начнет воспроизводиться Х-плеером таким образом, что если в нем присутствует первый элемент типа Джингл, то этот элемент будет пропущен и воспроизведение блока начнется со следующего за ним элемента.

^{Рис.6 Окно Свойства музыкального блока}
Музыкальный блок автоматически запустится по времени, и будет выдан в эфир в 12:28 (Рис.6). Блок полностью привязан ко времени, что не позволяет ему выходить в эфир *до *и *после *указанного времени и разрешает обрывать предыдущий блок в момент воспроизведения фонограммы (так как установлены флаги Обрывать блоки и Обрывать фонограммы).

3) Ретрансляция в ручном режиме.

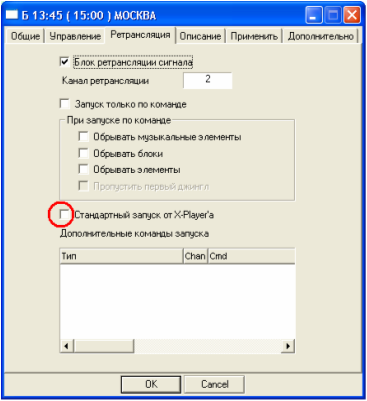

Для ретрансляции в ручном режиме через Х-плеер требуется в свойствах блока ретрансляции убрать флаг стандартное управление от Х-Player’a на закладке Ретрансляция (Рис.7). В противном случае, если в ретранслируемом сигнале обнаружится DTMF или образ, то блок ретрансляции будет выдан в эфир автоматически.

В ручном режиме блок ретрансляции может быть запущен фейдером или нажатием на кнопку с номером канала ретрансляции.

Прекращение ретрансляции осуществляется нажатием на кнопку OFF, при этом собственное вещание не начинается. Также воспроизведение блока ретрансляции может быть прекращено с помощью фейдера.

^{Рис.7 Окно Свойства блока ретрансляции}
