Создание планов коммутации¶

Для создания нового плана необходимо открыть сервисное меню окна модуля планирования коммутации, вызываемое с помощью меню План\Список планов. На экране появится окно со списком уже созданных планов.

Окно списка планов отображает все планы, размещенные в рабочем каталоге. Для каждого плана в списке предусмотрены следующие операции, доступные с помощью кнопок справа от списка планов либо из контекстного меню, вызываемого нажатием правой кнопкой мыши на выбранном в списке плане:

• Создать - создает новый файл плана, вызывает окно для ввода его наимено-вания и параметров
• Удалить – удаление выбранного или выбранных в списке планов
• Свойства – вызывает окно редактирования свойств для выделенного в списке плана
• Открыть – открывает выделенный план в редакторе планов
• Экспорт в Excel - позволяет экспортировать выбранный план коммутации в Excel
• Обновить список - обновляет данные списка файлов планов
• Закрыть - закрывает окно списка планов

В этом окне необходимо нажать кнопку Создать, и описать новый план в появившемся окне Свойства плана. Данное окно доступно при создании нового, либо изменении свойств существующего плана с помощью кнопки. Если план открыт на редактирование в редакторе планов, вызов окно редактора свойств для него не доступен. Данное окно содержит:

• Поле наименования плана, доступное для изменения
• Признак активности плана
• Признак установки даты начала действия плана

Созданный план появится в списке, после чего его необходимо выделить и нажать кнопку Открыть. План будет открыт в редакторе, его название появится в верхней части редактора, над меню.

Итак, мы создали новый, пустой план. Теперь необходимо включить в план все необходимые дни.
Для создания дня необходимо нажать на пункте меню День и в открывшемся подменю выбрать область действия для создаваемого дня. Например: "Все дни".
После этого в рабочей области редактора появится созданный день, а в верхней части окна появится закладка с названием дня.

День в редакторе представлен в виде горизонтальных строк, каждая строка соответствует одному выходу коммутатора, название выхода написано в левой части строки. На строках можно располагать события, например, о назначении входа на данный выход. Расположение элемента на горизонтальной оси определяет время события. Левый край строки соответствует 00:00, а правый 24:00.

В правой части редактора находится окно, содержащее множество событий, наступление которых мы можем распланировать.

События сгруппированы по типам, в нашем случае есть две группы событий: Входы и Резерв. В группе Входы находится список всех доступных входов коммутатора. Для того, чтобы запланировать включение источника на один из выходов необходимо мышкой перетащить его на строку нужного выхода. При перетаскивании рядом с указателем мыши появится всплывающая подсказка, отображающая время наступления события. После того, как будет отпущена левая клавиша мыши - элемент окажется размещен на строке и появится окно свойств события.

В этом окне нужно проверить и, при необходимости, изменить время наступления события и правильность выбранного входа, при необходимости ввести комментарий, и нажать Применить. Если нажать кнопку Отмена, событие будет удалено со строки. Установим время 00:00:00 и нажмем Применить. В окне редактора, на строке одного из выходов, появился прямоугольник, в котором написана информация о событии:

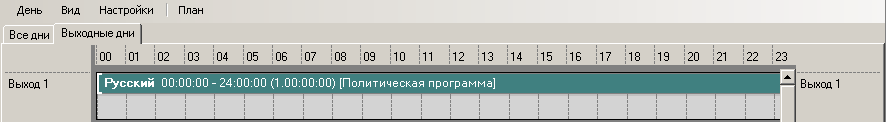

"Название входа" "Время начала - Время окончания" (Длительность события) [Комментарий]

События не имеют времени окончания. Событие заканчивается тогда, когда наступает другое, следующее за ним. Если необходимо обеспечить тишину на выходе, сняв с него любой сигнал, то необходимо воспользоваться специальным входом с названием "Выключить".

Отметим, что если в процессе редактирования рядом окажутся два одинаковых события, то они будут автоматически объединены в одно.
Но при наличии одинаковых событий с различными комментариями объединения событий в одно не произойдет.

Редактирование плана можно выполнять при помощи контекстного меню. Каждая вкладка рабочей области имеет свое контекстное меню, которое можно вызвать нажатием правой кнопки мыши на вкладке. Данное меню содержит пункты:

• Копировать все — копирует в память все элементы данной вкладки
• Вставить – вставляет на вкладку скопированные в память элементы
• Удалить – удаляет план за день, соответствующий указанной вкладке

Подобное контекстное меню можно вызвать также нажатием правой кнопки мыши, но в области самого плана определенной вкладки. Пункты меню идентичны вышеуказанному, за исключением того, что пункт Удалить будет отсутствовать.
Каждый элемент-интервал плана имеет собственное контекстное меню, вызываемое нажатием правой кнопки мыши на элементе, и включающее в себя следующие пункты:

• Изменить - вызывает диалоговое окно для изменения параметров элемента. Также данное окно может быть вызвано двойным нажатием мыши на элементе
• Удалить - удаление выбранного элемента с оси плана
• Очистить строку – удаление всех элементов с осей строки плана
• Копировать строку - скопировать строку со всеми событиями
• Вставка - вставка ранее скопированной строки
• Изменить размер до начала суток - в случае если перед выбранным интервалом элемента нет других элементов, устанавливает время его начала равное началу суток (0 час 0 мин 0 сек).

Сохранение плана возможно через сервисное меню модуля планирования коммутации. Доступ к этим функциям можно получить через пункт План. Там расположены следующие команды:

• Сохранить - сохранение текущего, открытого на редактирование или вновь созданного плана
• Закрыть - закрытие текущего открытого в редакторе плана. Если данный план был создан либо открыт и изменен, будет предложено перед закрытием сохранить план.
• Список планов - вызов окна для работы с ранее созданными планами (см. Список планов)
• Просмотр плана - вызов окна для просмотра текущего, действующего на данный момент времени плана (см. Просмотр итогового плана)
• Экспорт в Excel - экспорт текущего, открытого на редактирование плана в Excel

Для облегчения визуального ориентирования в плане коммутации можно дать каждому входу свой цвет, которым он будет отображаться в списке входов и в плане коммутации. Для установки цвета щелкните правой клавишей мыши на названии входа в списке входов и выберите пункт Цвет элемента. Выберите цвет. Теперь и в списке, и в плане данный вход будет выделяться выбранным цветом.

Для изменения события необходимо щелкнуть на нем прямоугольнике события правой кнопкой и выбрать Изменить или выполнить на прямоугольнике двойной щелчок левой клавишей мыши. В открывшемся окне Свойств события можно изменить время или, например, используемый вход.
Для удаления события необходимо щелкнуть на нем прямоугольнике события правой кнопкой и выбрать Удалить. После удаления события предыдущее событие продлится и займет его место.
