ТР-325 подключение к DHD 52-7235A с Extended Feature Upgrade¶

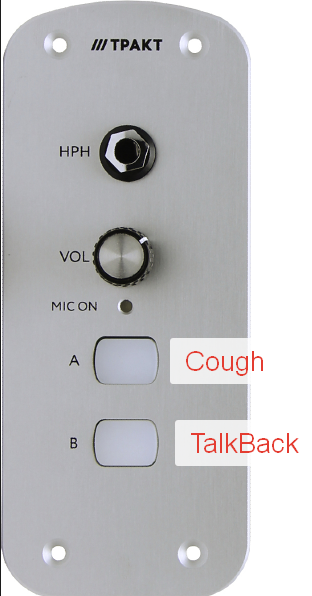

Задача - подключить 2 шт ТР-325 к DHD 52-7235A с Extended Feature Upgrade.
- Кнопка A - Cough
- Кнопка B - TalkBack
- Светодиод MIC ON не подключаем (GPI.3 не подключаем)
Если блоков ТР-325 больше чем 2 шт - GPO.2 блоков ТР-325 подключается к 52-1335A в аппаратной.
Распайка кабелей:¶
CT0001 и CT0002 - 4241.pdf
CT0003 и CT0004 - 4247.pdf
Схема подключения:¶
Настройка в Toolbox 9¶
Настройка Cough по нажатию кнопки А или B
1) Создадим логическую функцию "Mute.1" (без Extended Feature Upgrade это невозможно), которая объединит по логическому ИЛИ замыкание двух GPI - Box-2.GPI 1 и Box-2.GPI 2
- Нажатие кнопки А = Замыкание GPO.1 на блоке ТР-325 = замыкание Box-2.GPI 1 = Мютирование фейдерного канала
- Нажатие кнопки B = Замыкание GPO.2 на блоке ТР-325 = замыкание Box-2.GPI 2 = Мютирование фейдерного канала
Logic -> Logic Functions -> ADD -> Label = Mute.1 -> Add/Edit -> GPIs -> добавляем Box-2.GPI 1
Logic -> Logic Functions -> ADD -> Label = Mute.1 -> Add/Edit -> GPIs -> добавляем Box-2.GPI 2
Logic Concationation = OR
is = ON

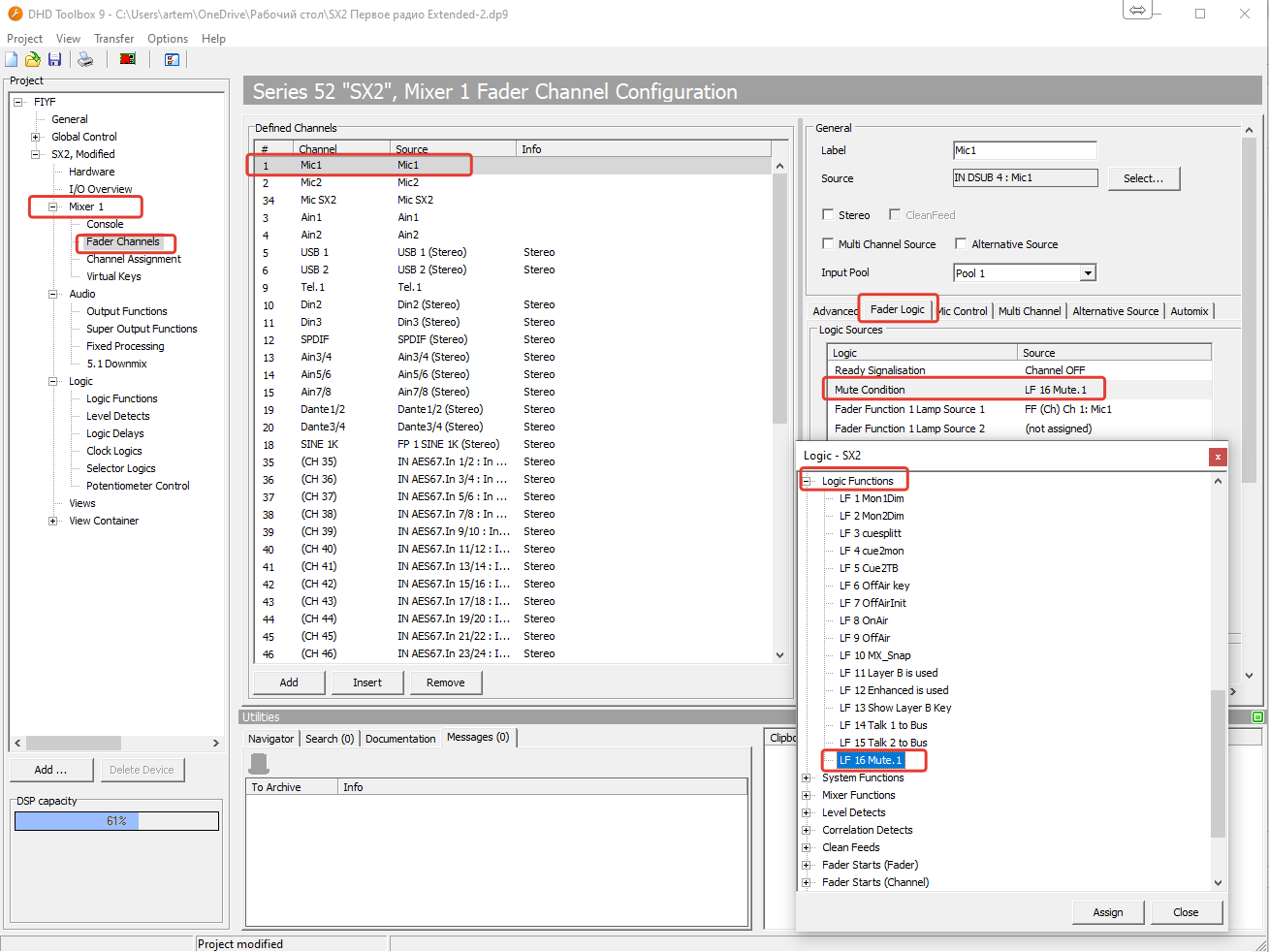

2) Настроим мьютирование канала
Mixer 1 -> Fader Channels -> Выбираем MIC 1 -> Fader Logic ->Mute Conditions -> GPIs ->LF 16 Mute.1
3) Настроим включение подсветки кнопки А
Замыкание Box-2.GPI 1 = замыкание Box-2.GPO 1 = замыкание GPI.1 на блоке ТР-325 = включение подсветки кнопки А
I/O Overview -> Box-2.GPO 1 -> Select Source -> GPIs ->Box-2.GPI 1
4) Настроим включение подсветки кнопки B
Замыкание Box-2.GPI 3 = замыкание Box-2.GPO 2 = замыкание GPI.2 на блоке ТР-325 = включение подсветки кнопки В
I/O Overview -> Box-2.GPO 1 -> Select Source -> GPIs ->Box-2.GPI 1
Настройка TalkBack
После вышеописанных шагов, обе кнопки ТР-325 мьютируют микрофонный канал.
Теперь необходимо:
добавить роутинг микрофона ведущего на динамик подслушки по нажатию кнопки - в стандартную функцию Output Function TB 29 SPK.
прописать диммирование основной акустики по замыканию того же Box-2.GPI 3 - это делается в отдельной Output Function, которая используется для основный акустических мониторов.
Продолжение следует, Становов, 20.12.2020
