ТР-702 Установка платы защиты PoE

Разбирать блок и устанавливать плату необходимо только по рекомендации производителя.

1. Открутить 2 винта, удерживающие дисплей на подставке

2. Открутить 10 винтов. Снять заднюю крышку дисплея

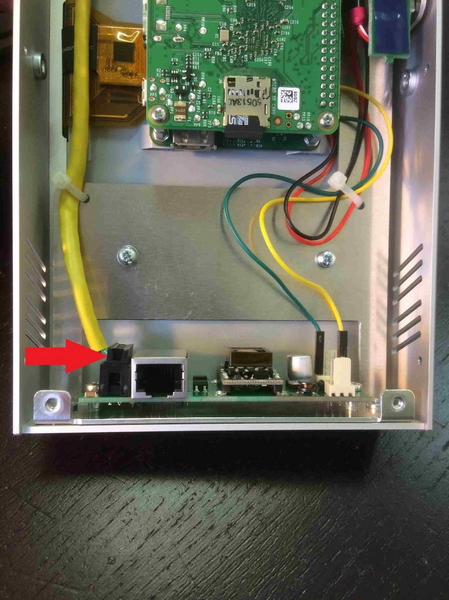

3. Отсоединить разъем

4. Установить плату защиты PoE

5. Собрать в обратном порядке.

6. Проверить работу устройства: подать сигнал и убедиться в отображении сигнала на дисплее.
