Установка и базовая настройка системы Digispot II версии 2.17.2

Требования к рабочему месту

Система автоматизации эфира DIGISPOT® II рассчитана на работу под управлением ОС семейств Microsoft Windows и Windows Server. В качестве файловой системы на рабочих станциях, серверах и сетевых хранилищах должна быть использована файловая система NTFS. Поддерживаемые версии ОС:

  • Windows 8
  • Windows 8.1
  • Windows 10
  • Windows Server 2012
  • Windows Server 2016
  • Windows Server 2019
ВНИМАНИЕ: Начиная с Windows 10 производителем ОС были внесены изменения в политику установки обновлений. Для оборудования, подразумевающего бесперебойное функционирование в режиме 24/7, рекомендуется использовать ОС с управляемыми политиками обновления (ОС Windows 10 Pro и выше, ОС семейства Windows Server).

Чтобы приложение работало корректно, на рабочем месте должно быть установлено следующее программное обеспечение:

  • Компоненты Windows (некоторые из них включены в установщик программы):
    • Microsoft Internet Explorer 6 SP1 и выше;
    • Microsoft .Net Framework 3.5 Service Pack 1;
    • Microsoft .Net Framework 4.0;
    • Microsoft .Net Framework 4.5;
    • Microsoft .Net Framework 4.6.2;
    • Microsoft .Net Framework 4.8;
    • Microsoft Visual C 2008 SP1 Redistributable Package (x86);
    • Microsoft Visual C 2010 Redistributable Package (x86);
    • Microsoft Visual C Redistributable Packages for Visual Studio 2013;
    • Microsoft Visual C Redistributable Packages for Visual Studio 2019
    • Рекомендуется перед началом установки ПО Digispot II загрузить и установить все актуальные обновления ОС Windows;
  • Компоненты Microsoft SQL. Они используются только при работе с базой данных Digispot II Медиа БД:
    • на каждом рабочем месте для подключения к БД должна быть установлена соответствующая версия Microsoft SQL Native Client:
      • Microsoft SQL Server Native Client 10.0 для SQL Server 2008 R2;
      • Microsoft SQL Server Native Client 11.0 для SQL Server 2012 и более поздних версий;
    • на рабочем месте, где будет запущена Digispot II Медиа БД (в идеале – на выделенном сервере) должен быть установлен Microsoft SQL Server (версии SQL Server 2008 R2 Express - SQL Server 2017 Express).
  • Актуальные драйвера звуковой карты и остальных подключаемых периферийных устройств.
  • Драйвер HASP HL, необходимый для функционирования системы защиты ПО. Актуальный драйвер HASP встроен в установщик программы Digispot II. При установке нужно лишь выбрать соответствующую галочку и следовать инструкциям. Также актуальный драйвер HASP HL можно скачать на странице загрузки поставщика системы защиты Sentinel.

Актуальные дистрибутивы ПО Digispot II версии 2.17.2 можно скачать на этой странице

Установка и запуск приложения

Для начала установки необходимо запустить исполняемый .exe файл и следовать инструкциям установщика.

Если установка производится со съемного носителя из комплекта поставки, в папке Distributives будут находиться подпапки с номерами лицензий рабочих мест, где и расположены исполняемые файлы согласно типу устанавливаемого приложения (например E:\distributives\111(1) - Джинн Вещание\Djin)

На этапе Проверка зависимостей установщик укажет, каких обязательных компонентов Windows недостаточно для работы ПО Digispot II и предложит их установить.

ВНИМАНИЕ: При установке ПО Digispot II под управлением операционной системы Windows 10, недостающие компоненты необходимо вручную включить через меню Пуск - Панель управления - Программы и компоненты - Включение и отключение компонентов.

01_Install components.png

В разделе Выбор папки установки указывается путь, куда будет установлена программа. По умолчанию, это папка C:\Program Files (x86)\Digispot II. Каждый устанавливаемый отдельно модуль ПО Digispot II автоматически создает в папке Digispot II свою подпапку (например, Djin, Mediaplanner, Mag).

На этапе Выберите дополнительные задачи можно выбрать действия при завершении установки: создать иконки на рабочем столе и панели быстрого запуска, запустить приложение после инсталляции, а также автоматически установить драйвер HASP HL. Эта галочка необходима, если драйвер HASP HL еще не был установлен на данном рабочем месте.

Далее установка происходит в автоматическом режиме.

По окончании процесса установки необходимо предоставить пользователям, работающим с данным ПО доступ на запись и изменение папки установки. Для этого необходимо открыть свойства папки через контекстное меню проводника Windows (по умолчанию, C:\Program Files (x86)\Digispot II) и на вкладке Безопасность, предоставить пользователям доступ к папке. Это предотвратит возможные проблемы, связанные с доступом к файлам при работе приложений системы Digispot II (возможно для этого придется обратиться за помощью системного администратора).

02_Folder Permissions.png

Дополнительно, при установке приложения Джинн используются файлы рабочих конфигураций программы, которые определяют вид приложения и набор его функций (например, Джинн Вещание, 777 или Редактор).

Рабочие конфигурации представляют собой совокупность настроек вида и функций рабочего места, описываемые файлом с расширением .vid. Эти файлы автоматически переносятся при установке со съемного носителя из поставки ПО Digispot II в расположение программы в папку ...Djin\SYSTEM. Если файл конфигурации был предоставлен отдельно от дистрибутива, его необходимо скопировать вручную в указанную выше папку.

Файлы конфигурации для вашей копии ПО Джинн можно запросить, обратившись в отдел технической поддержки по адресу support@tract.ru, сообщив номер лицензии, указанный на ключе защиты.

Лицензирование приложения

При установке со съемного носителя из поставки ПО Digispot II, файлы лицензий будут автоматически скопированы из папки с дистрибутивом в папку установки программы (файлы лицензий находятся рядом с дистрибутивом ПО в отдельной папке dll).

При использовании отдельного дистрибутива для установки, файлы лицензий необходимо скопировать в папку установки программы (например, C:\Program Files (x86)\Digispot II\Djin). Они представляют собой три файла - KeyDll_7.dll, licence.sys.info и файл с расширением .ini, называемый по имени устанавливаемого модуля (например djin.ini).

Файлы лицензий можно запросить, обратившись в отдел технической поддержки по адресу support@tract.ru, сообщив номер лицензии, указанный на ключе защиты.

В лицензировании версии 2.17.2 ветки Professional для запуска приложений используется системная лицензия.

Системная лицензия привязана к единому ключу защиты HASP, устанавливаемому на рабочее место, где находится корневой каталог комплекса приложений ПО Digispot II. В системной лицензии указывается допустимое количество рабочих мест и используемых расписаний, а также общие для всех рабочих мест разрешения. В свою очередь, в лицензиях отдельных рабочих мест комплекса вместо идентификатора физического ключа прописан идентификатор системной лицензии. При запуске приложения устанавливается связь с системной лицензией и корневым каталогом.

Таким образом, перед первым запуском приложений Digispot II необходимо создать корневой каталог и скопировать в него файлы системной лицензии - это файлы KeyDll_7.dll, licence.sys.info и System Licence.ini, а также убедиться, что физический ключ установлен и определяется диспетчером устройств на этом рабочем месте.

Подробнее про систему лицензирования можно прочитать на странице Настройка Сервиса и Менеджера лицензий 2.17.2

Корневой каталог (ROOT)

Вне зависимости от сложности комплекса приложений, их взаимодействие строится вокруг общего корневого каталога, который хранит в себе основные настройки системы.

Для этого необходимо создать отдельную папку в желаемом расположении и дать пользователям к ней полный доступ по той же схеме, что была обозначена выше для каталога установки программы. Название папке можно дать любое, но во избежание возможной путаницы рекомендуется оставить общепринятое название ROOT.

При настройке комплекса из нескольких рабочих мест, корневой каталог должен быть доступен внутри сети. Это позволит подключить к настроенному корневому каталогу другие рабочие места из локальной сети.

При этом, необходимо дополнительно предоставить общий сетевой доступ к папке с помощью средств Windows: в свойствах папки на вкладке Доступ нужно выбрать пользователей сети, которым будет разрешено чтение и изменение содержимого папки. Обычно, такие разрешения даются всем пользователям локальной сети (см. скриншот ниже), но указанные права могут быть настроены согласно политике администрирования сети в каждом конкретном случае.

Сетевой корневой каталог предпочтительно располагать на рабочем месте, с которого не ведется эфир, чтобы равномерно распределить нагрузку на комплекс при наличии большого количества сетевых взаимодействий. При наличии Медиа БД, корневой каталог обычно располагается на том же рабочем месте, где и сервер базы данных.

Рекомендуется использовать сетевой путь к корневому каталогу даже если система запущена на одном рабочем месте, так как это упростит возможное подключение новых рабочих мест в будущем.

03_Сетевой ROOT.png

Базовая настройка системы

При первом запуске приложения откроется окно с предупреждением о том, что системная лицензия не найдена, так как приложение еще не было связано с корневым каталогом системы. Необходимо нажать Да для изменения пути к корневому каталогу.

04_Первый запуск.png

Откроется окно настроек рабочего места, где в разделе Базовые установки необходимо указать путь к корневому каталогу, содержащему системную лицензию, открыв соответствующий параметр двойным щелчком мыши.

05_Базовые установки.png

Сохранение настроек производится по нажатию на кнопку ОК, после чего приложение перезапустится и откроется мастер настройки системы Digispot II.

При первом запуске системы всегда настраиваются общие параметры корневого каталога, поэтому в мастере установки необходимо выбрать Настройку общих параметров и нажать Далее.

06_Мастер Настройки.png

Следующим шагом Мастер настройки предложит выбрать расположение корневого каталога. По умолчанию, корневой каталог (папка ROOT) создается в локальном расположении, куда установлена программа (например, C:\Program Files (x86)\Digispot II\DJin\ROOT).

В поле Root Path необходимо указать путь к корневому каталогу. Проверить доступность корневого каталога можно кнопкой Check - в результате система должна выдать сообщение Тестирование прошло успешно.

07_Сетевой ROOT.png

ВНИМАНИЕ: Если тестирование сетевого пути завершилось с ошибками - в первую очередь необходимо проверить доступность каталога по сети, отключив файервол, который может блокировать неизвестные сетевые соединения. При необходимости, в настройках файервола можно задать разрешения на сетевые подключения для приложений Digispot II.

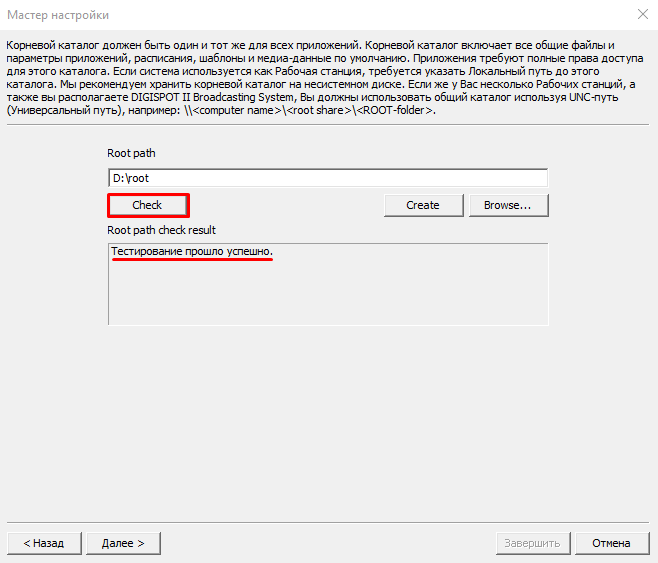

В случае, если комплекс ПО состоит из одного рабочего места, можно оставить локальную ссылку на корневую папку. Однако мы рекомендуем вынести ROOT на несистемный диск.

08_Выбор ROOT.png

К одному локальному корневому каталогу могут быть подключены как один, так и несколько различных модулей Digispot II, установленных на одном рабочем месте. Например, это может быть простая конфигурация Джинн Вещание без базы данных, или удаленный вещательный автомат на основе Медиа БД, получающий расписание через технологию РБД. Основной фактор здесь в том, что все взаимодействия внутри системы происходят в рамках одной машины.

После нажатия на кнопку Далее, при первоначальной настройке необходимо ответить Yes в диалоговом окне чтобы подтвердить создание структуры корневого каталога в выбранной папке.

09_Создание ROOT.png

Если используется локальный путь, то система дополнительно порекомендует использовать сетевой путь. При необходимости, можно приостановить настройку и изменить ссылку на путь к каталогу.

10_URL Путь.png

Ответив Yes, мы перейдем к следующему шагу настройки системы.

Подключение к БД

В случае, если база данных на комплексе не используется, необходимо выбрать второй пункт и нажать кнопку Далее.

Если необходимо настроить подключение корневого каталога к Медиа БД , то надо отметить пункт Да, в состав комплекса входит база данных и нажать Далее. При этом, предварительно настроенный экземпляр Медиа БД заранее должен быть готов к подключению. Структура БД должна быть обновлена до актуальной версии.

Окно настройки параметров подключения к БД позволяет задать следующие параметры подключения:

  • ODBC Driver - позволяет выбрать версию Native Client для подключения к серверу SQL
  • SQL Server - задает имя SQL сервера, к которому осуществляется подключение
  • Зеркальный сервер - настраивается только если используется зеркалирование SQL серверов
  • Use windows authentication - устанавливается, если SQL сервер настроен для аутентификации определенных пользователей Windows или групп (в таком случае поля Логин и Пароль становятся неактивными;
  • Логин - логин для подключения SQL серверу в роли пользователя SQL. Обычно используется стандартное имя пользователя с правами системного администратора - sa;
  • Пароль - пароль пользователя SQL, который устанавливается при настройке доступа к SQL-серверу;
  • База Данных - выдает список баз данных, установленных на SQL-сервере при удачном подключении с указанными выше настройками.

После внесения настроек можно проверить подключение к БД посредством кнопки Test connection.

11_Подключение к МБД.png

Следующий шаг - настройка стандартного формата хранения звука. Указанные настройки форматов будут использованы для записи и хранения звукового материала в системе Digispot II.

Галочка Разрешить преобразование ЧД для плееров позволяет воспроизводить аудиоматериалы с частотой дискретизации отличной от стандартного формата.

12_Стандартный формат.png

Далее Мастер настройки попросит перезагрузить приложение и откроется снова.

В случае, если была подключена БД, Мастер настройки предложит настроить структуру хранения материала Медиа Базы Данных. Обычно достаточно стандартной структуры хранения, которая представляет собой распределение материалов МБД по папкам согласно типу контента. При нажатии кнопки Create default structure, система по умолчанию предлагает путь ..\ROOT\SND, но вместо этой папки структуру можно создать в любой другой. Однако, здесь необходимо иметь в виду, что для новой папки необходимо будет задать такие же разрешения и доступ, что и для корневого каталога.

13_Структура хранения.png

Результат создания структуры хранения материала представлен на скриншоте ниже.

14_Структура хранения.png

При нажатии на кнопку Далее, настройка общих параметров корневого каталога и Медиа БД завершается, и Мастер предлагает либо завершить работу и перезагрузить приложение, либо продолжить локальную настройку непосредственно запущенного модуля.

Настройка нового рабочего места

Если необходимо подключить новое рабочее место к уже настроенному корневому каталогу, то при запуске Мастера настроек необходимо выбрать Настройка параметров рабочего места и нажать Далее.

15_Настройка раб места.png

Следующим шагом необходимо указать сетевой путь к уже настроенному корневому каталогу. При этом, при проверке пути результатом будет сообщение Указанный путь является корневым путем системы.

16_ROOT setup.png

Далее Мастер настройки предлагает уточнить, какое подключение к БД будет использовано:

  • Standard connection to DB - подключение согласно общим настройкам корневого каталога, заданным ранее
  • Custom connection to DB - индивидуальные настройки подключения к БД
  • No DB connection - без подключения к БД.

Если запущена настройка ПО Джинн, то следующим шагом будет выбор его рабочей конфигурации из выпадающего списка.

17_Выбор конфигурации.png

Если в процессе настройки была выбрана другая конфигурация, Мастер настройки попросит перезапустить программу.

Для всех модулей ПО Digispot II следующим шагом Мастера настройки будет настройка устройств воспроизведения и записи звука.

В зависимости от используемых функций, может быть предложена настройка каналов подслушки (технологический контроль), Х-плеера, плеера 777, джингл машины, устройства записи и т.д.

18_Звуковые устройства.png

Далее Мастер настройки предложит перезапустить приложение, сохранив установленные настройки, и на этом базовая настройка рабочего места завершается.
При наличии соответствующих прав пользователя, Мастер настройки можно запустить заново из меню Сервис - Мастер настройки.
