AEQ Capitol. Доработка для устранения треска обработок на холодном блоке.

Для устранения треска, возникающего после включения микшера на каналах с обработками, производителем рекомендовано доработать плату основного блока Capitol.

Необходимо установить конденсатор С989 10pf/50v, как показано на рисунке и радиаторы на процессоры IC1, IC2


Для установки конденсатора необходимо снять плату AEQ 472-001-370:

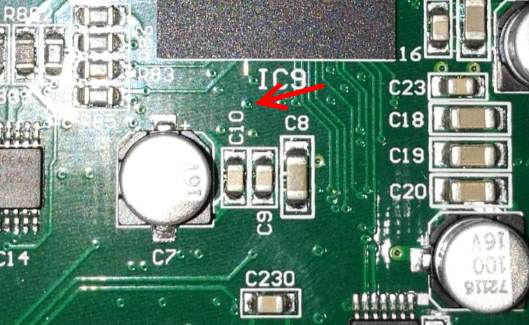

Зачистить переходное отверстие чуть выше и правее обозначения С10:

и установить конденсатор:

Размер радиаторов 20х20х5 mm.

Скан страницы оригинального руководства:


Редактируемый текст страницы для переводчиков:


AEQ S.A. Oficina Techica

PAUTA DE TRABAJO
Codigo 550-000-645
Description: P.B.A. BASE FRAME CAPITOL

0. Forma parte de esta pauta la lista: 550-000-645

1. montar los componentes en la placa segun el listado de montaje prestando
atencion a aquellos que lleven posicion (polaridad)
Levantar aproximademente 1.5 mm los convertidores IC77 (al lado de las dos BGAs) e IC82 (lado opuesto al IC77) y segurarse que el estano ha fluido de una cara a otra.

- en placas de ed-3 hay que soldar en paralelo con R233 un condensator 311-111-647 CON. CER. SMD0805 X7R 10% 470nF/16V

-En placas de ed-3 hay que soldar C989 311-101-210 CON. CER SMD0805 NPO 10% 10pF/50V como muestra la fig.

2. Montar CN1 por la cara TOP (aun estando la serigrafia en discontinuo)

3. Soldar Chasis de IC76 a la huella de la placa y reforzar con estano los dos pines de chasis del CN7 a placa.

4. Realizar puentes de estano entre pines en J67 y en J68.

5. Montar los siguientes PDPs en toda la placa

J45, J5….
Respecto a la zona relativa a AES_IN, AES-OUT en placa, los siguientes:

J27, J23…
5. Colocar el 366-002-250 Radiador 23x23x6 c/adhesivo en IC2 325-301-202 CIRCUITO DSP TMS320C6711DZDP250 y fijarlos con una gota de termo pegamento para garantizar que no de despeguen.

Nota: Deben protegerse los nodos de los componentes que falten en el acopio si la placa se suelda por ola.
