Замена блока питания в пульте AEQ Capitol.¶

Используемый оригинальный блок питания:

TracoPower TOP100-148
U вых = 48В
I вых.макс = 2,1А

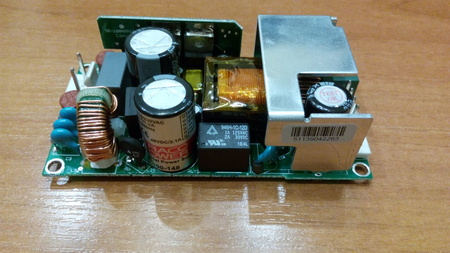

Внешний вид блока питания:

Перед началом работы необходимо от блока AEQ Capitol отключить все внешние соединения и обязательно отключить шнур электропитания!

1. Снимаем верхнюю крышку блока. Для этого:¶

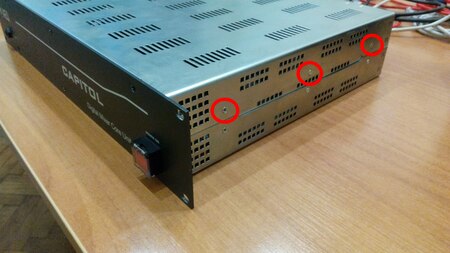

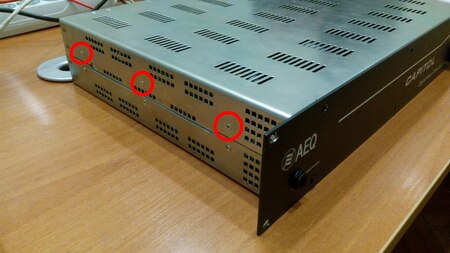

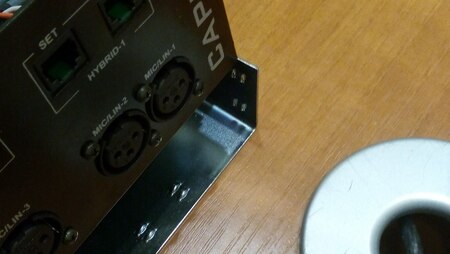

• 1.1 откручиваем 3 винта справа:

• 1.2 откручиваем 3 винта слева:

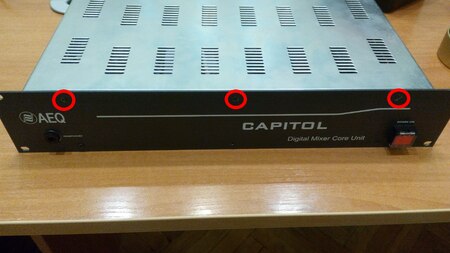

• 1.3 откручиваем 3 винта на передней панели:

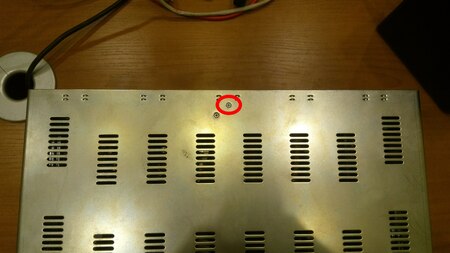

• 1.4 откручиваем один винт сверху:

• 1.5 снимаем верхнюю крышку

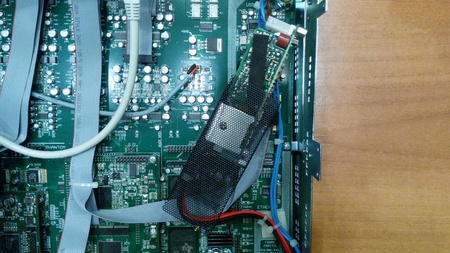

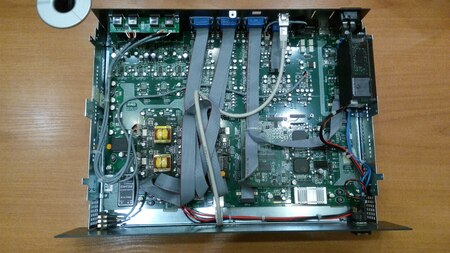

Блок питания в защитном кожухе закреплен на шасси справа

2. Для снятия блока питания необходимо снять нижнюю крышку корпуса AEQ Capitol.¶

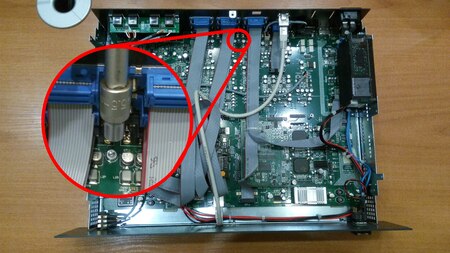

• 2.1 откручиваем гайку, которая крепит плату к нижней крышке. Удобнее всего это сделать торцевым ключом на 5,5 мм:

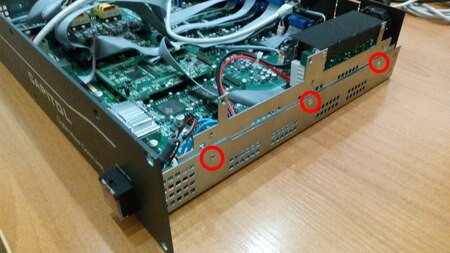

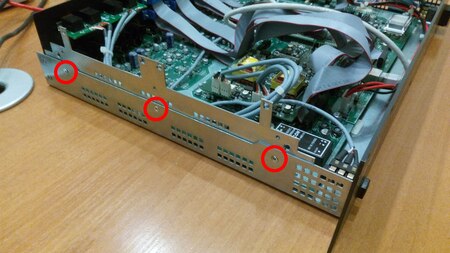

• 2.2 откручиваем три винта крепления нижней крышки справа:

• 2.3 и слева:

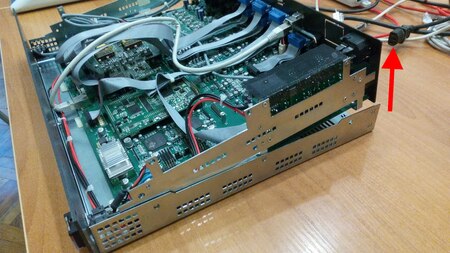

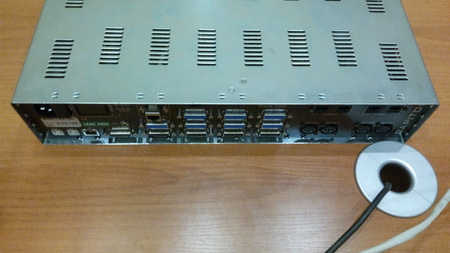

• 2.4 приподнимаем заднюю часть платы с шасси и задней панелью:

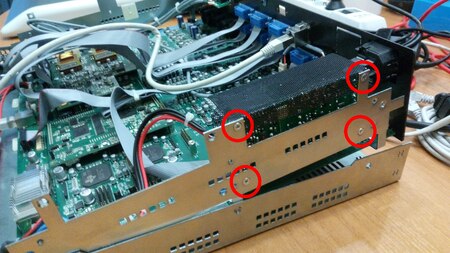

• 2.5 появляется доступ ко всем четырем винтам крепления блока питания, откручиваем их:

• 2.6 снимаем блок питания, аккуратно снимаем с него защитный кожух:

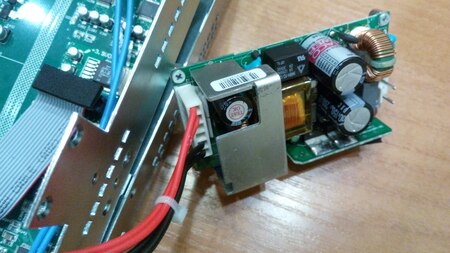

• 2.7 отключаем разъемы обращая внимание на фиксаторы:

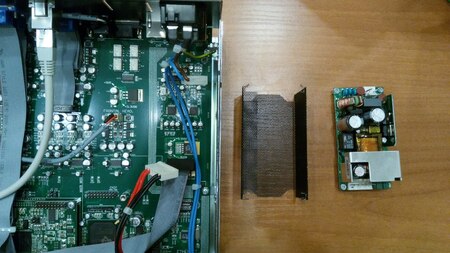

• 2.8 блок питания снят:

3. Заменяем блок питания на новый:¶

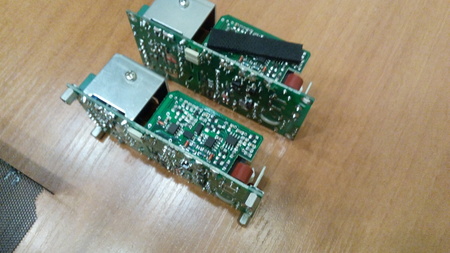

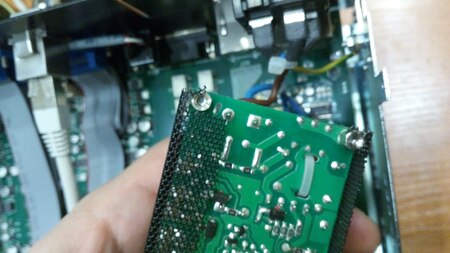

• 3.1 переставляем четыре крепежные стойки на новый модуль:

• 3.2 подключаем разъемы, устанавливаем защитный кожух и крепим блок питания на прежнее место:

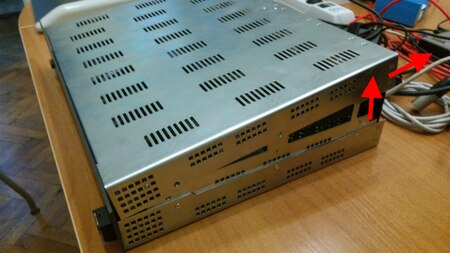

• 3.3 опускаем шасси с платой в нижнюю крышку. Задняя панель при этом должна встать в направляющие выступы:

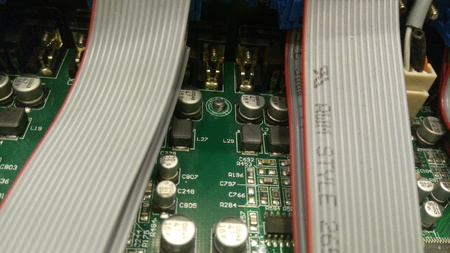

• 3.4 винт, фиксирующий плату, должен попасть в соответствующее отверстие:

• 3.5 собираем устройство в обратной разборке последовательности - фиксируем плату гайкой, закрепляем 6-ю винтами шасси в нижней крышке, устанавливаем верхнюю крышку и фиксируем её 10-ю винтами.

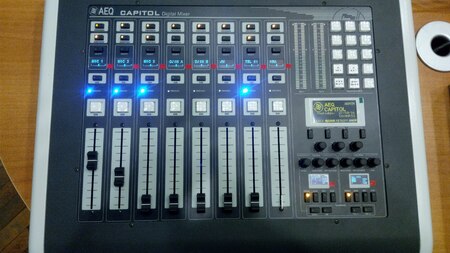

• 3.6 Включаем пульт и убеждаемся в работоспособности:
