AEQ Capitol. Кабель ТР-318 GPO -> Capitol GPI

Для связи GPO выходов ТР-318 с GPI входами пульта AEQ Capitol необходим интерфейсный кабель с дополнительным электропитанием 5-24 в.
Для этих целей можно задействовать напряжение 5В свободного порта USB на ПК, в котором установлено устройство ТР-318.
ТР-318 будет коммутировать это напряжение и включать GPI пульта Capitol.
Можно реализовать 7 GPI для Capitol от Djin. Восьмой не получиться из-за того, что GPO 7 и 8 ТР-318 имеют общую землю.

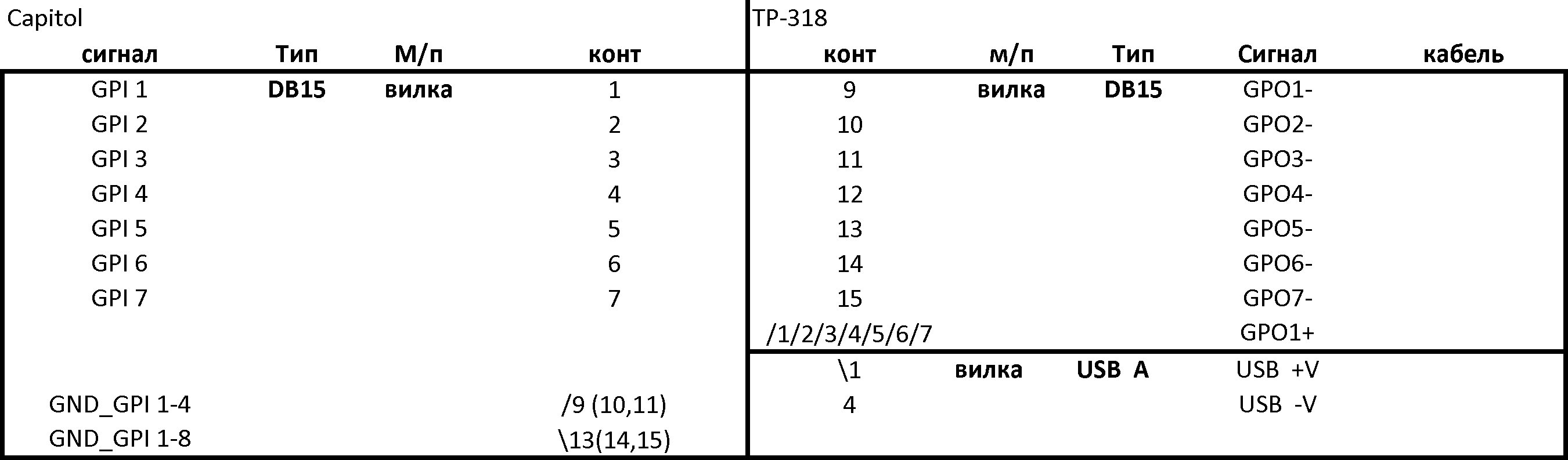

Распиновка кабеля:

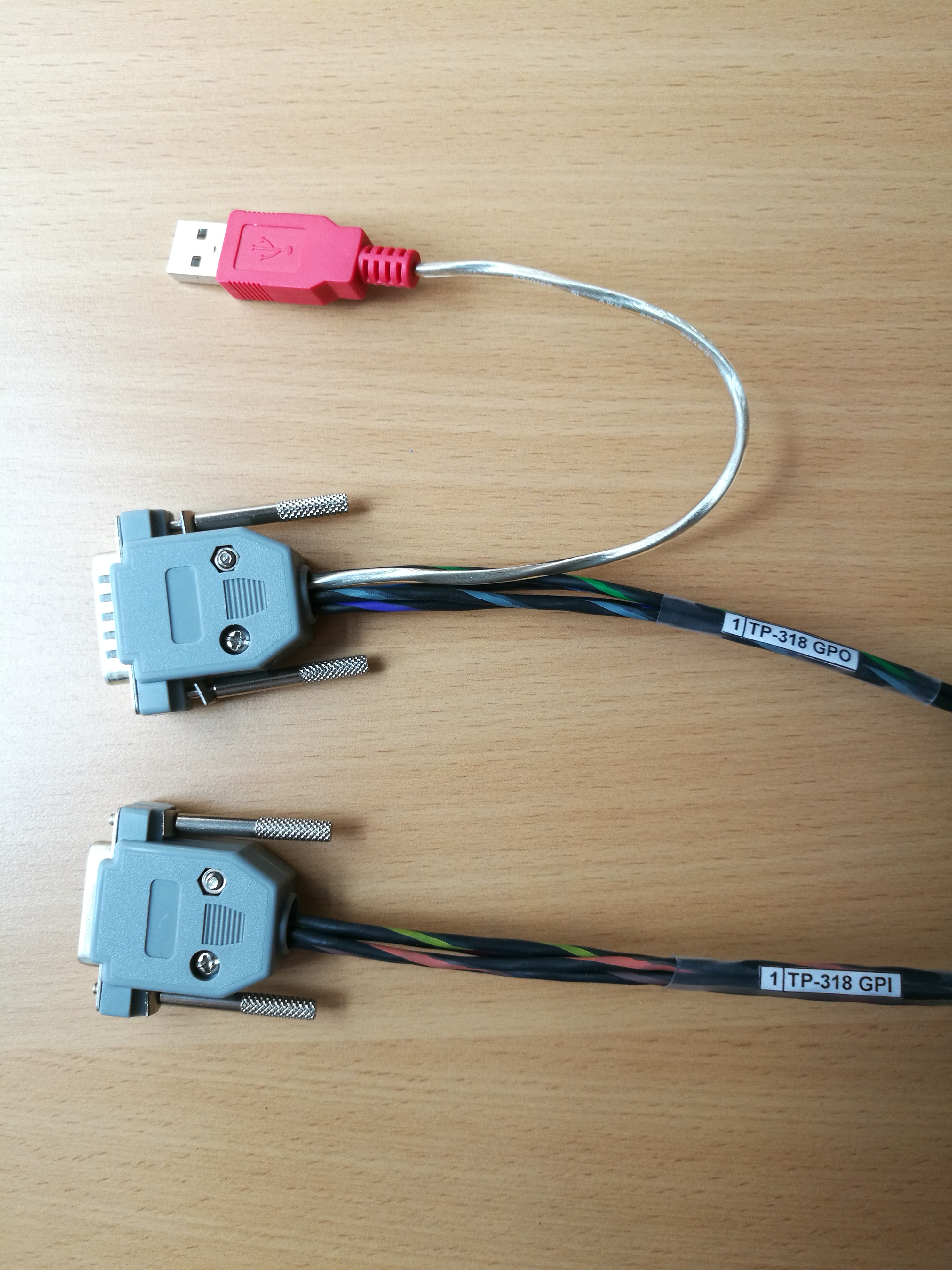

Внешний вид:

Внешний вид готового кабеля

Capitol_GPI-ТР-318_GPO_pinout_.xlsx Распиновка кабеля (10.4 KB) Андрей Варламов (Тракт), 06/19/2017 12:48 PM

Capitol_GPI-ТР-318_GPO_pinout_.jpg View (144 KB) Андрей Варламов (Тракт), 06/19/2017 12:52 PM

ТР318GPO-USB-CapitolGPI.jpg View Внешний вид готового кабеля (3.28 MB) Андрей Варламов (Тракт), 06/19/2017 12:55 PM
