AEQ Capitol FW Upgrade

ВАЖНО: Любые действия по обновлению микропрограммного обеспечения (firmware upgrade ) консоли AEQ Capitol должны осуществляться только квалифицированным персоналом, обладающим всей необходимой технической информацией и с возможностью установить прямую связь с технической поддержкой AEQ.

Для обновления встроенного микропрограммного обеспечения необходим компьютер с установленным приложением Capitol Setup, файлы новой версии firmware, конфигурационные файлы.

Все действия необходимо выполнять после соединения ПК с консолью AEQ Capitol через LAN порт на задней панели микшера. Производитель рекомендует выполнять такое соединение через Ethernet коммутатор или использовать кросс-кабель. На практике установлено, что можно соединяться напрямую с сетевой картой ПК обычным патч-кордом. Для аналогичного пульта AEQ FORUM было рекомендовано выполнять обновление из под ОС Windows XP и не рекомендовано из Windows 7. Тестовое обновление AEQ Capitol из Windows 10 прошло нормально.

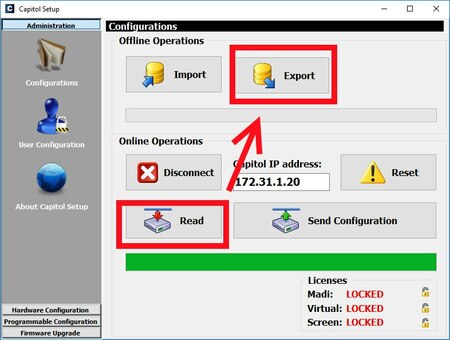

Перед началом обновления рекомендуется распаковать файлы микропрограмм (.AFU) в каталог C:\Program Files (x86)\CapitolSetup\AFU и обязательно выполнить экспорт текущей конфигурации пульта!

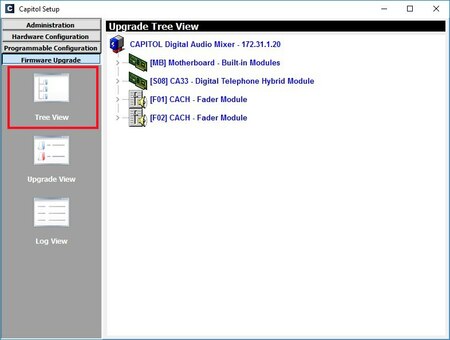

Для работы с микропрограммным обеспечением необходимо развернуть пункт меню Firmware Upgrade и выбрать подменю Tree View.

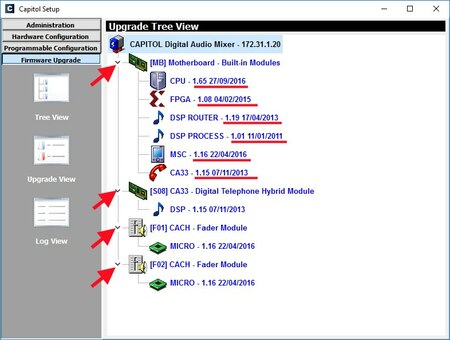

Развернуть все списки элементов консоли и сравнить версии микропрограмм с версиями обновления.


ВАЖНО: Во время обновления микропрограмм нельзя отключать электропитание консоли AEQ Capitol и компьютера. Нельзя производить никаких других действий с консолью! Иначе это может привести к выходу из строя обновляемого модуля.

ВАЖНО: Правильный порядок обновления: MSC module и BASE PBA (FPGA, DSP Process, DSP Router и CPU).

Щелкнув правой клавишей мыши по заголовку Motherboard - Built-in Modules необходимо нажать на появившуюся кнопку Upgrade

В новом окне следует нажать для выбора .AFU файла с новой версией микропрограммы.

В случае если выбран файл .AFU с несоответствующей модулю микропрограммой, то будет выведено сообщение об ошибке:

Затем нажать кнопку Send для начала процесса обновления.

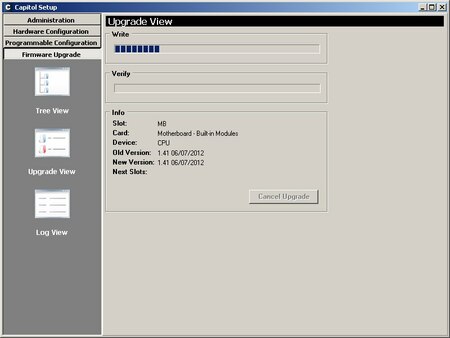

С началом обновления приложение ForumSetup автоматически переключится на экран "Upgrade View", где будет отображаться ход процесса.


Выбирая разные .AFU файлы обновляем микропрограммы всех требуемых модулей.

Дополнительную информацию о всех действиях в процессе обновления в хронологическом порядке с результатом выполнения (ОК или ERROR) можно увидеть на экране подменю Log View.

После обновления тестируемый AEQ Capitol не реагировал на органы управления. Была произведена перезагрузка по питанию. Пульт загрузился, появилась возможность управлять функциями основного меню панели управления, но войти в систему не удавалось, появлялось сообщение "Wrong password". Входы пульта не определены. Для возобновления работоспособности необходимо загрузить конфигурацию из .CSC файла. Такой файл DemoConfiguration.CSC с демонстрационной конфигурацией находится в каталоге C:\Program Files (x86)\CapitolSetup\Demos. Или можно воспользоваться файлом с конфигурацией, который был сохранен из пульта перед началом обновления.

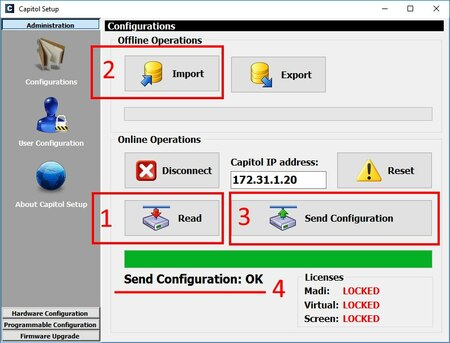

Из программы Capitol Setup (она остается открытой) после соединения с пультом необходимо:

1. прочитать конфигурацию кнопкой Read , чтобы активировалась кнопка Send Configuration;
2. выполнить импорт из файла кнопкой Import;
3. отправить конфигурацию в пульт кнопкой Send Configuration.


4. После того, как появится сообщение об успешной выгрузке конфигурации, проверяем работоспособность пульта.

Для того чтобы загруженная таким образом конфигурация сохранилась после перезагрузки пульта, необходимо из основной панели управления записать хотя бы один SnapShot.

Проверяем работоспособность после перезагрузки.

Актуальные на 27.09.2016 года версии микропрограмм: capitol_CPU_v01.65_27_09_16.7z

CAPITOL_CA33_v01.15_07_11_13.AFU
CAPITOL_CPU_v01.65_27_09_16.AFU
CAPITOL_FPGA_v01.08_04_02_15.AFU
CAPITOL_MSC_v01.16_22_04_16.AFU
CAPITOL_PROCESS_v01.01_11_01_11.AFU
CAPITOL_PROCESS_v01.01_11_01_11.AFU
