AEQ Capitol (IP). Обновление CapitolSetup v3.29 до v4.11

В версии 4.11 ПО Capitol(IP)Setup произошли изменения в части настройки эфирной сигнализации. Это ограничивает использование конфигураций, созданных в более ранних версиях CapitolSetup .

От технической поддержки AEQ был получен ответ, что наиболее правильно использовать комплект firmware/software с прилагаемого CD диска.
В случае необходимости обновления ПО до последней версии нужно руководствоваться следующим алгоритмом:

1. Прочитайте конфигурацию Capitol в CapitolSetup и экспортируйте в файл.
2. Удалите (деинсталлируйте) программу CapitolSetup.
3. Установите новую версию CapitolSetup или CapitolIpSetup в зависимости от варианта Вашей консоли:

CapitolSetup CapitolIpSetup
Capitol_NoIP.JPG Capitol_IP.JPG
Стартовый экран CapitolSetup v3.29 Стартовый экран CapitolIpSetup v3.29
CapitolSetup3.29.png CapitolIpSetup3.29.JPG
Стартовый экран CapitolSetup v4.11 Стартовый экран CapitolIpSetup v4.11
CapitolSetup4.11_Screen1.png CapitolIPSetup4.11_Screen1.png
Экран Programable Keys CapitolSetup v4.11 Экран Programable Keys CapitolIpSetup v4.11
CapitolSetup4.11_Screen4.png CapitolIPSetup4.11_Screen4.png

4. Подключитесь к Capitol из новой версии программы и опять прочитайте конфигурацию из пульта. Экспортируйте её в файл.

5. Обновите firmware Capitol в следующем порядке:

  • MSC module
  • CPU
  • FPGA
  • Process, Router, FR33 modules

Для использования версии Capitol(IP)Setup 4.11 необходим комплект firwmare содержащий прошивку CPU не младше CAPITOL_CPU_v01.70_30_11_16.AFU.
Совместимые комплекты представлены ниже.

6. Загрузите в пульт конфигурацию из файла, который был создан в п.4!

Не используйте в CapitolSetup/CapitolIpSetup версии старше 4.10 конфигурационные файлы, сохраненные в ПО версии младше 4.07

В случае загрузки старого конфигурационного файла из новой версии ПО возможны проблемы. В частности в секции "Monitoring Configuration":

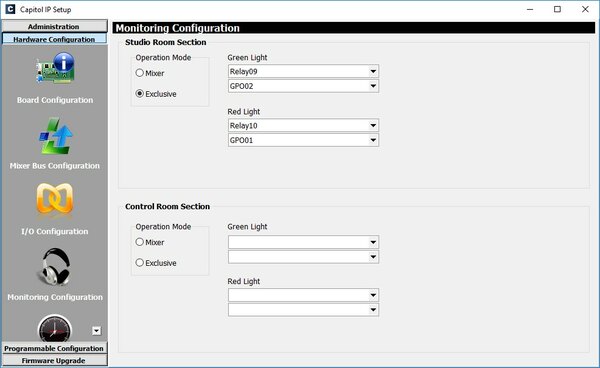

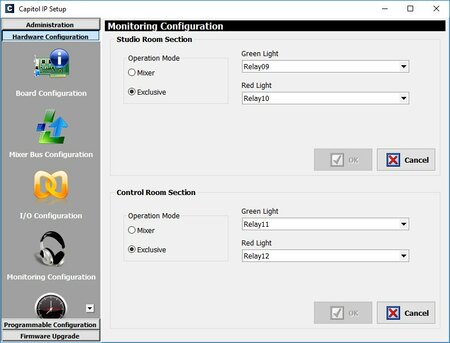

Capitol_sn85023_screen_monitoring_3.29.JPG Capitol_sn85023_screen_monitoring_4.11.JPG

В пульт был загружен конфигурационный файл из старой версии настроенный как на левом скриншоте, но работало все так, как отображается на правом скриншоте.

Совместимые комплекты firmware/software

firmware CapitolSetup CapitolIpSetup
v.3.29 Capitol_Firmware_v3.29.zip
CAPITOL_CA33_v01.15_07_11_13.AFU
CAPITOL_CPU_v01.65_27_09_16.AFU
CAPITOL_FPGA_v01.08_04_02_15.AFU
CAPITOL_MSC_v01.16_22_04_16.AFU
CAPITOL_PROCESS_v01.01_11_01_11.AFU
CAPITOL_ROUTER_v01.19_17_04_13.AFU
CapitolSetup_v3.29.exe CapitolIpSetup_v3.29.exe
v.4.11 Capitol_Firmware_v4.11.zip
CAPITOL_CA33_v01.15_07_11_13.AFU
CAPITOL_CPU_v01.70_30_11_16.AFU
CAPITOL_FPGA_v01.08_04_02_15.AFU
CAPITOL_MSC_v01.17_11_11_16.AFU
CAPITOL_PROCESS_v01.01_11_01_11.AFU
CAPITOL_ROUTER_v01.19_17_04_13.AFU
CapitolSetup_v4.11.exe CapitolIpSetup_v4.11.exe
