Установка телефонного гибрида Capitol Hybrid

Пульт AEQ Capitol/Capitol IP может быть оснащен двухканальным цифровым телефонным гибридом.
Если гибрид не был включен в спецификацию пульта при заказе, то его можно приобрести отдельно и установить.
Соответствующая позиция каталога AEQ:

732.000.702 Capitol Hybrid, Dual line digital telephone hybrid

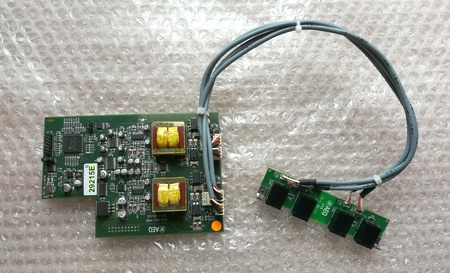

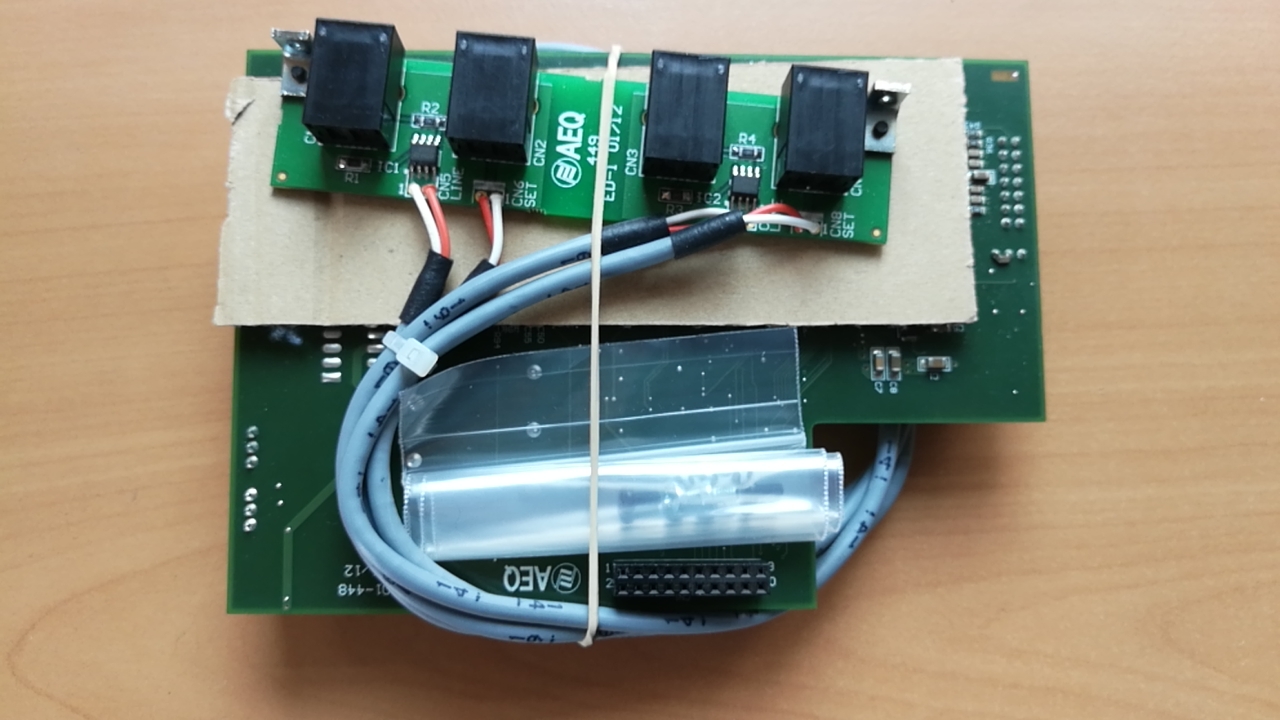

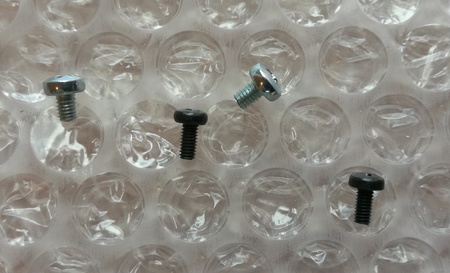

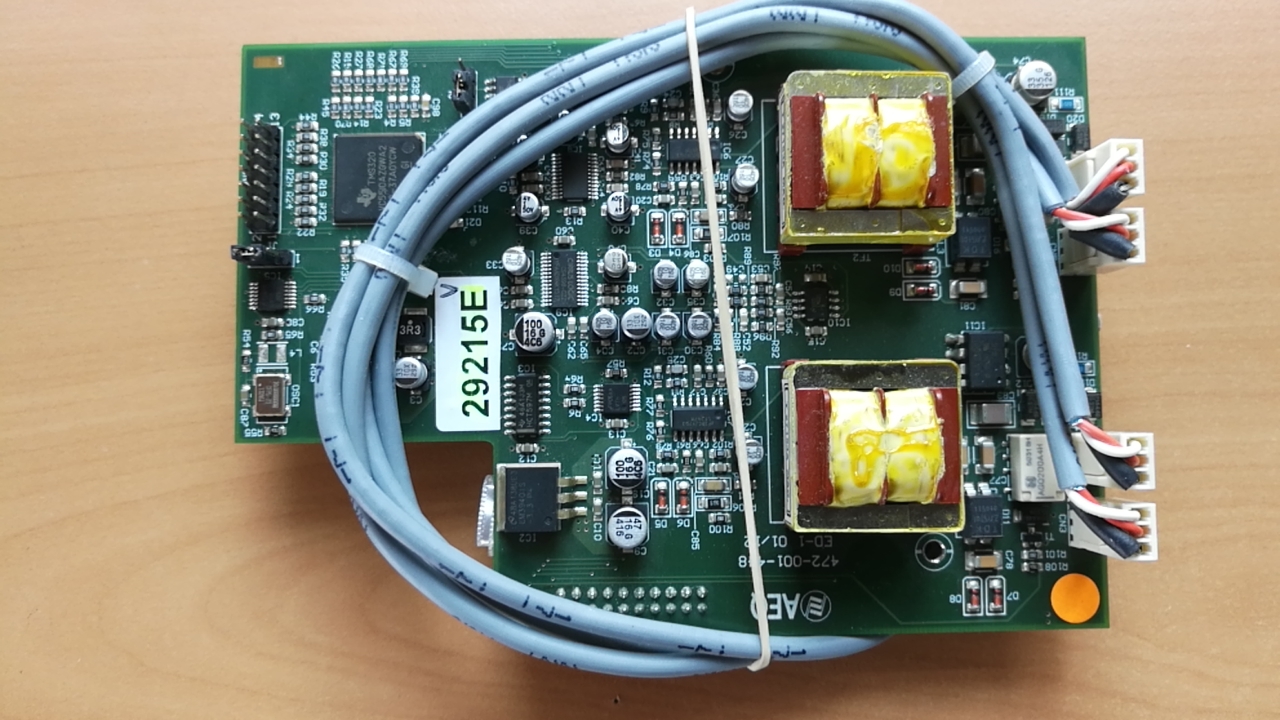

В установочный комплект входит плата телефонного гибрида с платой разъемов на заднюю панель и четыре крепежных винта.

Capitol_IP_Hybrid_sn29215E_view1.JPG Capitol_IP_Hybrid_sn29215E_view2.JPG

Capitol_IP_Hybrid_sn29215E_view3.jpg Capitol_IP_Hybrid_sn29215E_Screws_.jpg

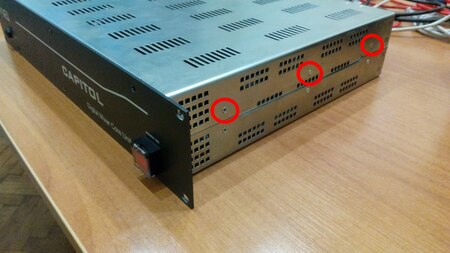

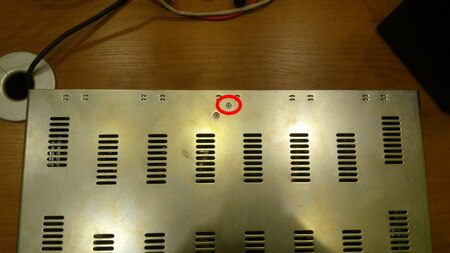

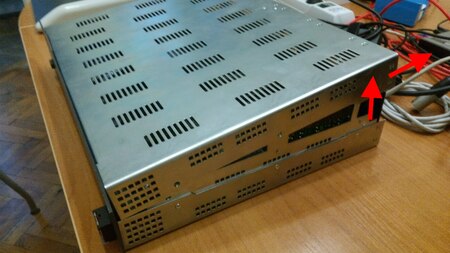

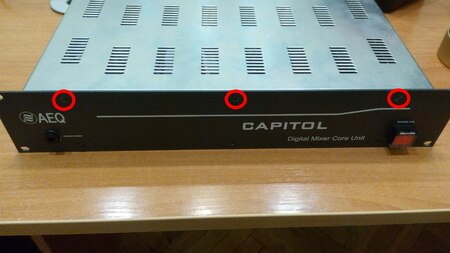

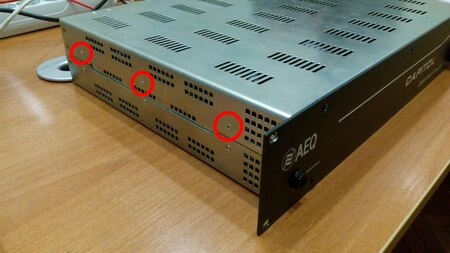

Для выполнения установки комплекта необходимо выключить пульт AEQ Capitol, отсоединить кабель электропитания и снять верхнюю крышку открутив три винта справа, три слева, три на передней панели и один сверху:

pict02.JPG pict03.JPG

pict04.JPG pict05.JPG

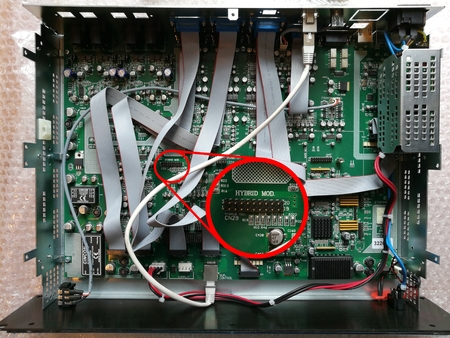

На основной плате необходимо найти разъем HYBRID MOD:

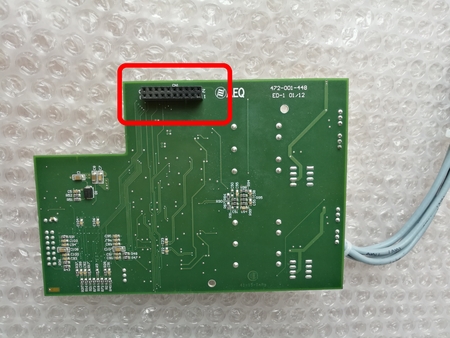

И вставить в него разъем CN1 платы гибрида.


При этом должны быть совмещены отверстия на плате гибрида со стойками на основной плате:

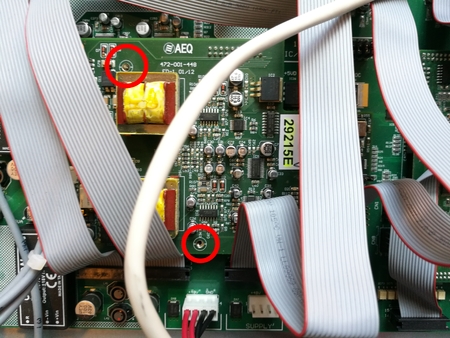

Светлыми винтами из прилагаемого комплекта необходимо закрепить плату гибрида на основной плате через эти два отверстия.

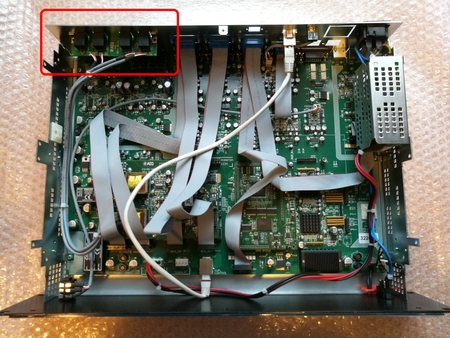

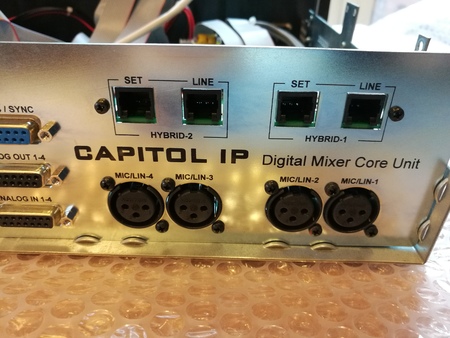

Плата с разъемами крепится к задней панели корпуса Capitol с помощью черных винтов.

Capitol_Hibryd_view.jpg Capitol_Hibryd_back_view.jpg

Установить верхнюю крышку в порядке обратном снятию.

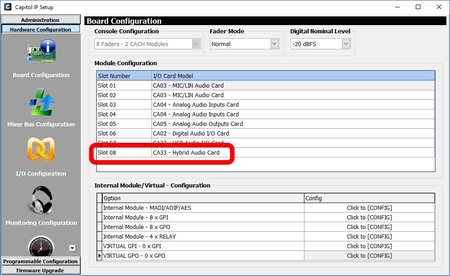

С помощью программного обеспечения Capitol Setup проверить наличие установленной платы гибриды в списке модулей устройства:
