Микшерный пульт AEQ Forum IP

AEQ FORUM Users Manual 3.18_RUS.pdf

Пример быстрой настройки пульта Forum_IP.pdf

Новый цифровой вещательный микшерный пульт. Может включать в себя до 20 фейдеров. Создан на основе своего предшественника - AEQ Forum.

Forum IP может быть оснащен картами AoIP, позволяющих обеспечить до 64 IP-каналов входов/выходов по технологии DANTE™ от Audinate (совместима со стандартом AES67). С помощью этих дополнительных IP-каналов, Forum IP может работать с сигналами консолей, маршрутизаторов и другого оборудования ввода/вывода более чем 200 различных производителей.

Forum IP включает в себя все функции, необходимые для работы в прямом эфире: встроенный контрольный динамик, "кашлюн", фейдер-старт, контрольную сигнализацию, интерфейс для управления внешним оборудованием, служебную связь и т.д.

Стандартное шасси микшера (FRIP01) может содержать от 4 до 12 фейдеров (блоки по 4 фейдера).
Расширенное шасси - GRAND FORUM IP - до 20 фейдеров.

Внешне отличается от AEQ FORUM вертикальным расположением измерителей уровня и программируемых кнопок.

-

При заказе пульта следует учитывать следующие особенности.

1. Микрофонные модули FR03 можно вставлять только в слоты 1-4, соответственно, больше 8 микрофонных входов в пульте быть не может.

2. Пульт поддерживает максимум 2 модуля телефонный гибрид FR-33.

3. Есть встроенный динамик CUE, но отдельного входа CUE нет. Для подачи сигнала на CUE используется один из свободных входов модулей FR02, FR03 или FR04.

4. Для установки модулей предназначено 14 слотов, для пустых слотов необходимо заказывать заглушки FR21(P/N 732.000.609).

5. Стандартно пульт производится в настольном варианте и в столешницу не врезается. При необходимости врезать пульт в столешницу можно при заказе выбрать версию без боковых накладок из МДФ - вместо них будут установлены Г-образные металлические накладки.

6. При использовании внешнего гибрида возможно использование потенциального фейдер-старта. Впринципе, в пульте есть поддержка импульсных фейдер-стартов, но внешнему источнику можно назначить только один GPO на Fader Start, второй GPO для Fader Stop назначить нельзя.

7.Пульт поддерживает максимум 2 модуля AoIP "Dante" FR-14. Которые устанавливаются в 13 и 14 слоты. Если используется один модуль AoIP "Dante" FR-14, он устанавливается в приоритетный 14 слот.

При настройке пульта следует учитывать следующие особенности.

1. Логин по умолчанию - ADMIN, пароль - 1234.

2. Обновление прошивки модулей (firmware) следует выполнять из под Windows XP. Windows 7 использовать не рекомендуется.

Рекомендуется использовать актуальную весию ПО.

Важно СОБЛЮДАТЬ ПОСЛЕДОВАТЕЛЬНОСТЬ прошивки:
-FRCH -MSC- BASE PBA ( -FPGA, -DSP Process, -DSP Router, -CPU).

При прошивке FSC (фейдерные модули) необходимо прошивать их последовательно по одному, все сразу (режим "Upgrade ALL FRCH cards") обновлять запрещено.

При обновлении прошивки важно пользоваться кросс-кабелем или подключатся через свитч - это рекомендации от испанцев (у меня прошивалось и с помощью прямого подключения обычным патч-кордом)

3. Для использования GPI необходимо подавать внешнее питание - 5-12 вольт, так как в пульте (в разъеме GPI) нет источника питания.

4. Есть 15 программируемых кнопок. Под каждую кнопку можно вставить надпись (размер надписи - 12х12 мм). В Оригинальном шаблоне используется размер для надписей 13х13 мм.

Примеры программирования:

- По нажатию на кнопку внешний источник (FM тюнер) может коммутироватся на шину CUE.

- По замыканию GPI кнопка может загораться или мигать - только в режиме "Latch", в режиме "Non Latch" это не работает.

- По нажатию на кнопку может замыкатся один из GPO.

5. IP адрес по умолчанию для интерфейсов: LAN - 172.31.34.1 (нижний), Ethernet - 172.26.34.1 (верхний).

Нельзя задавать во втором октете IP адреса одинаковые значения, в противном случае один из адресов не будет пинговаться.

Например:
Неправильно:

  • LAN - 172.31.34.10
  • Ethernet - 172.31.34.11

Правильно:

  • LAN - 172.31.34.10
  • Ethernet - 172.26.34.11

6. Кнопка ON под фейдером иногда цепляется за черный ободок и до конца не поднимается. В этом случае, при нажатии на соседнюю кнопку может срабатывать фейдер старт на фейдере с цепляющейся кнопкой. Решение - снять ободок (снимается легко) и аккуратно срезать ножом для картона внутренний кантик на ободке.

7. ИСПРАВЛЕНО: При создании роутинга входа PFL на динамик CUE (в разделе Routing Configuration) эта настройка сохраняется и работает, но при считывании конфигурации с пульта она не загружается. Рекомендации производителя - назначить коммутацию входа PFL на динамик CUE с помощью назначения сальво на одну из Programmable Button.

8. При настройке гибрида FR-33 используются программируемые кнопки. Вариант настройки:

- на первую кнопку назначаются события RING и WAIT - при поступлении внешнего звонка кнопка начинает мигать, если нажать на кнопку - звонок будет принят и назначен на "ожидание." В этот момент с абонентом можно поговорить через микрофон используя кнопку на мастер-модуле Tel 1 или Tel 2.

- на вторую кнопку назначаются событие типа ON AIR - при нажатии на кнопку звонок выводится в эфир через соответсвующий фейдер, который должен быть выдвинут и кнопка ON нажата (канал открыт).

- В разделе Routing нужно каждый источник назначить на шину MPX - тем самым формируется сигнал MIX-1. Также эту шину необходимо связать с соответствующим гибридом - разделе Routing Configuration создать коммутацию, например Input MPX1 на Output Tel1.

9. ИСПРАВЛЕНО: При подключении конденсаторного микрофона к микрофонному входу модуля FR03 при включенном фантомном питании резко падает уровень сигнала для каждого из микрофонных входов (примерно на –30дБ). Лечится перезагрузкой пульта по питанию или изменением Gain на +1 или –1 дБ для данного входа с помощью энкодера на мастер модуле. Испанцы признали баг, возможно аппаратный и общали решить, но "позже".

10. 2012_03_16_Forum 3.18_NEW_firmware.zip - в этой версии прошивки программируемые кнопки в режиме "Non Latch" нельзя зажечь с помощью замыкания GPI. Испанцы в курсе, обещали исправить в следующей прошивке._

10.1 2012_05_15_Forum 3.18_NEW_firmware+CPU_1.35.zip - в этой версии прошивки программируемые кнопки в режиме "Non Latch" по прежнему нельзя зажечь с помощью замыкания GPI. Обновилась версия прошивки для CPU - новая версия 1.35._

10.2 FirmwareFiles_4.04_2016-06-16.zip - в этой версии прошивки программируемые кнопки в режиме "Non Latch" по прежнему нельзя зажечь с помощью замыкания GPI

11. Если в конфигурации Monitoring Configuration определен один и тот же выход Relay или GPO в Red Light для Studio Room Section и для Control Room Section, то при открытии студийных микрофонов сигнализация не работает, но работает для микрофонов Control Room.Верно для всех выходов GPO и Relay. Верно для параметра Green Light.

12. Инструкция по замене фейдерных модулей в пульте AEQ Forum и установке ID

13. Если замкнуть GPI связанный с кашлюном, перезагрузить пульт, то после перезагрузки пульт этот GPI "не видит". Его приходится разомкнуть и замкнуть еще раз и только после этого пульт начинает работать штатно.

Например:

- открыть фейдер, услышать микрофон в акустике.

- Затем просто постоянно подать +5 вольт на вход GPI пульта - замкнуть кашлюн.

- Услышать что сигнал пропал с программной шины.

- Перезагрузить пульт при замкнутом кашлюне, открыть канал, увидеть что сигнал идет в программу (хотя кашлюн по прежнему замкнут).
- Разомкнуть и еще раз замкнуть кашлюн - увидеть что сигнал пропал.

14. В качестве TalkBack микрофона нужно использовать симметричные микрофоны, например Meta 8507. В случае использования несимметричного, например Arthur Forty AF-808, то в наушниках ведущего будут слышны фоновые искажения.

15. Актуальное ПО на 01.02.2017:
ForumIP Setup 4.09: 2017_02_01_ForumIpSetup_4.09.exe
Файлы прошивки: 2017_02_01_FirmwareFiles.zip

16. Если открыт фейдер канала с модуля FR03 и на этом модуле нажать кнопку "48v" или MIC/LINE (на любом из входов этого модуля), то звук пропадает! Для возобновления необходимо хотя бы незначительно изменить положение фейдера.

17. Кофигурационное ПО ForumSetup используется для микшеров FORUM с горизонтальным расположением VU индикаторов и программируемых кнопок. Для пультов FORUM IP с вертикальным расположением VU индикаторов необходимо использовать ПО ForumV2Setup.

18. Работа функции "TONE". Внутренний тестовый генератор включается на некую виртуальную "шину TONE" всякий раз когда выбирается эта функция для какого-нибудь выхода, и этот выход коммутируется также на эту "шину TONE". Если этот выход не имеет роутинга по умолчанию, то выход остается скоммутированным на "шину TONE" и после выключения генератора. Для такого аудио выхода возможны ситуации: отсутствие сигнала на выходе после использования "TONE", или наличие тестового сигнала при включении "TONE" для другого выхода.

19.Для того, что бы рабочая станция стала NTP сервером для пульта необходимо:
Hardware Configuration-> NTP Client.
Ставим галочку Active, указываем IP адрес IP эфирной рабочей станции, с которой производится настройка.

Для того, что бы рабочая станция стала NTP сервером для пульта необходимо запустить
командную строку с правами администратора и выполнить команду:

REG ADD "HKLM\system\CurrentControlSet\services\W32Time\TimeProviders\NtpServer" /V Enabled /T REG_DWORD /D 1 /F

Затем необходимо перезапустить службу времени Пуск-Панель управления-
>Администрирование-Службы->Служба времени Windows.
Отключить брандмауэр Windows для сетевой карты AEQ.
После этого перейдем в Administration -> Configurations -> Connect . Нажмем Send configuration.
Дождемся подтверждения успешной загрузки конфигурации - в левом нижнем углу ПО появится
надпись «Send Configuration: OK»
Перезагрузить пульт (включить/выключить питание).

20. Заканчивать настройку пульта нужно загрузкой конфигурации в пульт из ПО ForumSetup! Изменения роутинга, выполненные на консоли, не отображаются в ПО и в настройках пульта после перезагрузки не видны. Таким образом, если изменения в настройках пульта были выполнены не из ПО ForumSetup, то установить истинную таблицу маршрутизации можно только экспериментально или методом опроса того кто настраивал.
Видео: https://youtu.be/U4RbRjvsYRQ

Front_ForumIP.jpg View (1.79 MB) Андрей Варламов (Тракт), 10/07/2016 03:14 PM

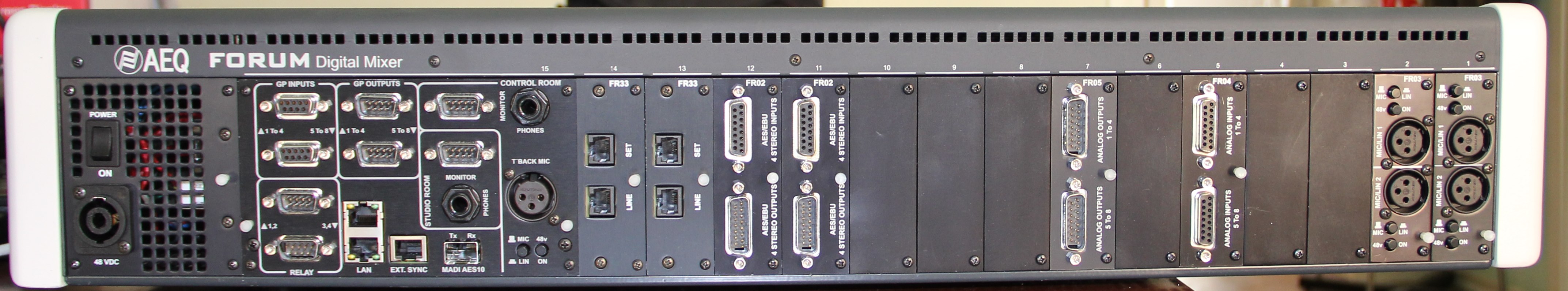

BackPanel_ForumIP.jpg View (571 KB) Андрей Варламов (Тракт), 10/07/2016 03:14 PM
