AoIP кодек Dante ТР-122 и ТР-122М (Модуль Brooklyn 2)
Внимание!
Работа с сетью Dante в блоках ТР-122 и ТР-122М осуществляется с помощью модуля Dante Brooklyn.
В блоках ТР-122 и ТР-122М могут быть установлены модули Dante Brooklyn двух версий, 2 и 3. Прошивки этих модулей не совместимы. Программы для прошивки этих модулей так же видят только свой тип модуля.
Узнать тип модуля можно в ПО Dante Controller - Device View вкладка Status, строка Dante Model: Brooklyn II или Brooklyn 3
Так же модель модуля можно узнать по маркировке на модуле.

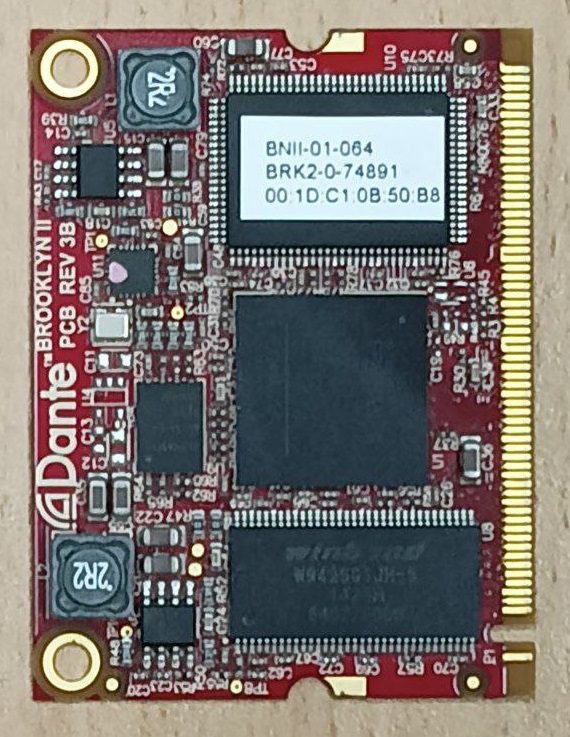

Внешний вид модуля Brooklyn II
Символы BNII в первой строке указывают на модель модуля. Третья строка это MAC адрес модуля
Обновление прошивки модуля Brooklyn II производится по инструкции на этой странице

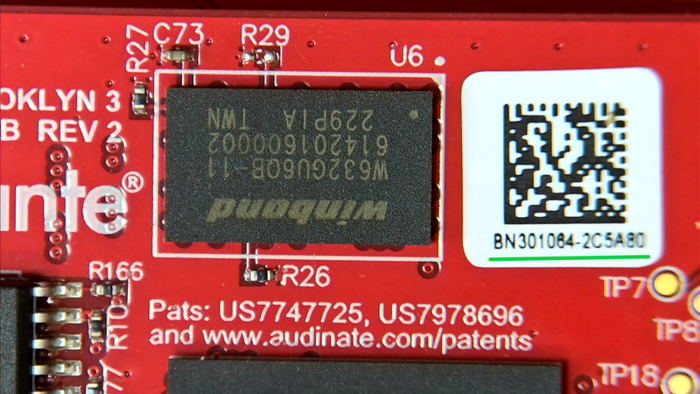

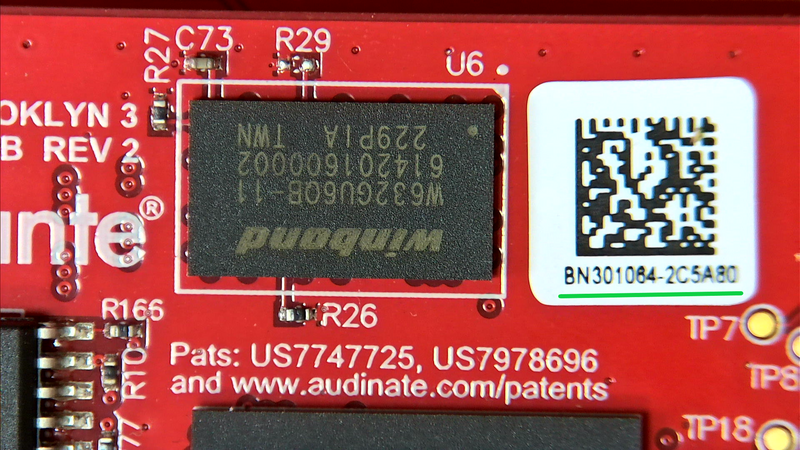

Этикетка модуля Brooklyn 3
Символы BN3 указывают на модель модуля.
Модули Brooklyn 3 поставлялись в двух вариантах количества каналов. Первая группа цифр кончается на 32 или 64 - это количество каналов модуля. От этого зависит подходящая прошивка
Вторая группа символов это часть MAC адреса модуля.
Обновление прошивки модуля Brooklyn 3 производится по инструкции на странице AoIP кодек Dante ТР-122М (Модуль Brooklyn 3)
Dante Controller¶
Настройка и конфигурирование блока производится с помощью программы Dante Controller.
Скачать Dante Controller можно на странице www.audinate.com/products/software/dante-controller.
Модули ТР-122¶
Базовый блок ТР-122 может опционально устанавливаться различные модули аналоговых и AES входов/выходов.
Все возможные комбинации установленных модулей представлены в таблице:
| Установленные модули | Количество выходов* | Количество входов* | ||
|
Аналог |
AES** |
Аналог |
AES | |
| ТР-122 без модулей | 8 | 8 | - | - |
| ТР-122 с модулем ТР-122-1 | 8 | 8 | 8 | - |
|
ТР-122 с модулем ТР-122-2 |
8 | 8 | - | 8 |
|
ТР-122 с модулем ТР-122-3 |
12 | 8 | 2 | - |
|
ТР-122 с модулем ТР-122-4 |
8 | 16 | - | - |
|
ТР-122 с модулями ТР-122-1 + ТР-122-4 |
8 | 16 | 8 | - |
|
ТР-122 с модулями ТР-122-2 + ТР-122-4 |
8 | 16 | - | 8 |
|
ТР-122 с модулями ТР-122-3 + ТР-122-4 |
12 | 16 | 2 | - |
* Количество входов и выходов указано в моно!
** Цифровые выходы дублируют аналоговые.
Dante Firmware¶
Для блоков ТР-122 и ТР-122М с модулем Brooklyn версии 2
Для обновления прошивки модуля Dante Brooklyn II используется ПО Dante Firmware Update Manager.
Скачать Dante Firmware Update Manager можно по сылке: attachment:"DanteFirmwareUpdateManager-3.10.6.2_windows.exe"
Внимание: модуль Brooklyn версии 2 снят с производства. ПО Dante Firmware Update Manager не доступно для скачивания на официальном сайте производителя.
Скачать прошивку для ТР-122 можно по ссылке TR-122_1.0.2_All.dnt версия 1.0.2, Версия Audinate Firmware: 4.2.0.28.
Скачать прошивку для ТР-122М можно по ссылке TR-122M_All_2021-12-09.dnt версия 1.1.1, Версия Audinate Firmware: 4.2.3.13.
Файл TR-122_All содержит прошивки для всех возможных комбинаций установленных модулей.
При этом в названии версии прошивки количество каналов указывается в моно по следующей схеме:
- Пример названия TR-122M_OUT-12A-8D_IN-2A
- OUT - количество выходных каналов
- 12A - количество моно каналов для аналоговых выходов
- 8D - количество моно каналов для выходов AES
- IN - количество входных каналов
- 2A - количество моно каналов для аналоговых входов
- OUT - количество выходных каналов

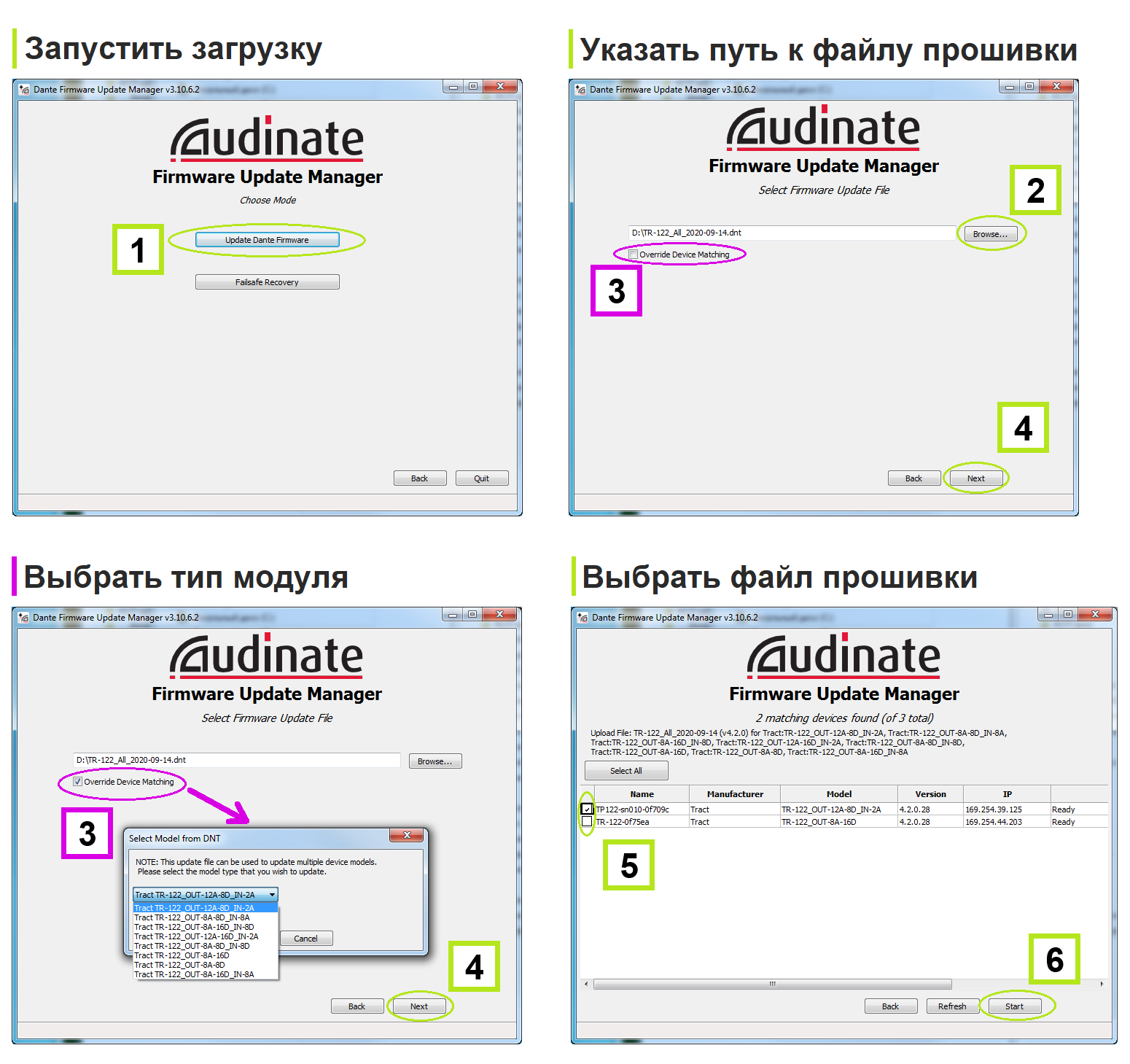

Для обновления прошивки модуля Dante Brooklyn II необходимо выполнить следующие действия:
- Подключить блок ТР-122 и компьютер к сети Dante
- Запустить ПО Dante Firmware Update Manager
- Нажать кнопку Update Dante Firmware
- Выбрать файл прошивки и нажать кнопку Next
Если необходимо изменить конфигурацию входов\выходов устройства (установлены новые модули) необходимо установить галочку Override Device Matching. Тогда после нажатия кнопки Next появится окно с выбором конфигурации входов выходов. Так же ручной режим выбора прошивки можно использовать если устройство с совместимой прошивкой не может быть найдено (например заменён модуль Dante или старая прошивка)
- Программа произведёт поиск устройств. Найденные блоки нужно отметить галочками и нажать кнопку Start
- Обновление прошивки занимает несколько минут. По окончании обновления блоки ТР-122 необходимо перезагрузить вручную (по питанию) или через Dante Controller
ВНИМАНИЕ: При обновлении до версии Audinate Firmware 4.2.0.28, в блоках ТР-122 с серийными номерами до SN:032, сеть Dante перестанет работать в режиме 100мБит/с . При необходимости работы в сети 100мБит/с, установите прошивку с версией Audinate Firmware 3.10.34.1.
