Ниже описан алгоритм настройки отправки мета данных в ProStream: http://telos-systems.com/prostream/

Для того, чтобы не было проблем с русскоязычными названиями, необходимо использовать прошивку: 2012-10-10-v208 или выше: http://axia.lv/shared/ProStream/prostream-2012-10-10-v208beta.tgz

Для работы плагина необходима версия Digispot II не ниже 2.15.37.118.

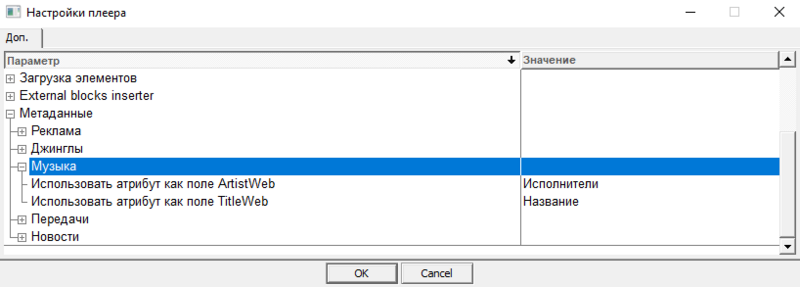

Перед началом настройки плагина убедитесь, что в настройках X-плеера установлены нужные атрибуты в поле Метаданные. При необходимости, измените их.

Метаданные Х-плеера.PNG

Настройка и запуск плагина:

  1. Положить копию плагина ProStreamPlugin.dll в папку Digispot II\DJin.
  2. Настроить в используемом vid файле параметры работы плагина с оборудованием Telos ProStream.
    Настройка:
    CREATE_NET_PLUGIN TelosProStreamPlugin ProStreamPlugin.dll Digispot.ProStreamPlugin
    SET_OBJ_BASE TelosProStreamPlugin ip "192.168.0.162"
    SET_OBJ_BASE TelosProStreamPlugin port "9000"
    SET_OBJ_BASE TelosProStreamPlugin player "OBJID_PLAY_X1"
    SET_OBJ_BASE TelosProStreamPlugin metadata_elems "UNDEFINED,COMMERCIALS,JINGLES,MUSIC,PROGRAM,NEWS"
    SET_OBJ_BASE TelosProStreamPlugin EnableCmd "1"
    SET_OBJ_BASE TelosProStreamPlugin MainCmdSource "HOST1"
    SET_OBJ_BASE TelosProStreamPlugin ReserveCmdSource "HOST2"
    SET_OBJ_BASE TelosProStreamPlugin CmdDestination "HOST3"
    SET_OBJ_BASE TelosProStreamPlugin type "OMNIA"


    где
    ip - ip адрес TelosProStream;
    port - порт для метаданных на TelosProStream;
    player - идентификатор X-Player-а, от которого мы хотим принимать метаданные.
    EnableCmd - использовать команды управления от ДУ.
    MainCmdSource
    - хост источник команд управления (не нужно настраивать если используется в рамках одного приложения).
    ReserveCmdSource - хост источник команд управления резервный.
    CmdDestination - получатель команд управления
    type - тип процессора (Может принимать значения "OMNIA" или "SOUND4"). Параметр доступен, начиная с версии ПО Digispot II 2.17.0.177, с активированной опцией Digispot II "Плагин для Telos ProStream". Для работы плагина обязательно запускать Джинн от имени администратора.
  3. В настройках TelosProStream в пункте меню "Metadata" в поле "Select metadata filter:" выбрать "Center Stage Live (XML)".
  4. Запустить Джинн и запустить X-Player. Проверить работоспособность.

При использовании Omnia Axe, Omnia X2 и Omnia 9X2 для обработки метаданных требуется использовать скрипт TractPlugin.lua. Его необходимо скопировать в каталог C:\ProgramData\Telos Systems\Omnia AXE\Filters (C:\ProgramData\Telos Systems\ZIPStream X2\Filters - для Omnia X2 и Omnia 9X2) на рабочем месте с установленным Omnia Axe (Omnia X2, Omnia 9X2).

Далее необходимо завести источник метаданных в Metadata Manager, выбрав в поле Metadata filter из выпадающего меню TractPluginXML.

Metadata Manager.PNG

Затем следует занести в настройки MP3 Encoder корректный Metadata source, созданный в предыдущем шаге.

MP3 Encoder.PNG

Примечание:

Для корректной работы AxiaProStream с конфигурацией Джинн АМПВ, необходимо в используемом vid-файле N-раз объявить создание плагина, где N - кол-во Х-плееров.
У каждого плагина должно быть уникальное имя, номер порта и идентификатор плеера:

CREATE_NET_PLUGIN TelosProStreamPlugin1 ProStreamPlugin.dll Digispot.ProStreamPlugin
SET_OBJ_BASE TelosProStreamPlugin1 ip "192.168.0.162"
SET_OBJ_BASE TelosProStreamPlugin1 port "9000"
SET_OBJ_BASE TelosProStreamPlugin1 player "OBJID_PLAY_X1"
SET_OBJ_BASE TelosProStreamPlugin1 metadata_elems "MUSIC"
SET_OBJ_BASE TelosProStreamPlugin1 type "OMNIA"
CREATE_NET_PLUGIN TelosProStreamPlugin2 ProStreamPlugin.dll Digispot.ProStreamPlugin
SET_OBJ_BASE TelosProStreamPlugin2 ip "192.168.0.162"
SET_OBJ_BASE TelosProStreamPlugin2 port "9001"
SET_OBJ_BASE TelosProStreamPlugin2 player "OBJID_PLAY_X2"
SET_OBJ_BASE TelosProStreamPlugin2 metadata_elems "MUSIC"
SET_OBJ_BASE TelosProStreamPlugin2 type "OMNIA"

В настройках TelosProStream во вкладке "Metadata" необходимо создать для каждого порта свой Metadata source с типом фильтра "Center Stage Live (XML)"._

Библиотека ProStreamPlugin.dll для поколения 2.15
