Axia GPIO порт + DC-DC преобразователь вместо ТР-101М

Автор: Михаил Ефимов

> Коллеги, сохраните эту информацию на будущее.

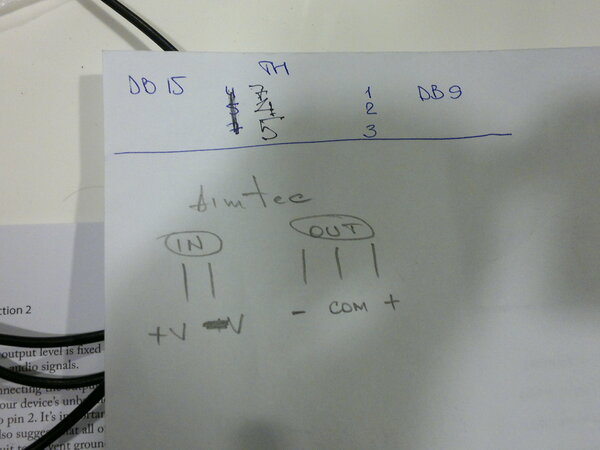

> Это фото и схема, как подключать кольца Yellowtec без нашего блока ТР-101М (например, когда его нет в наличии).

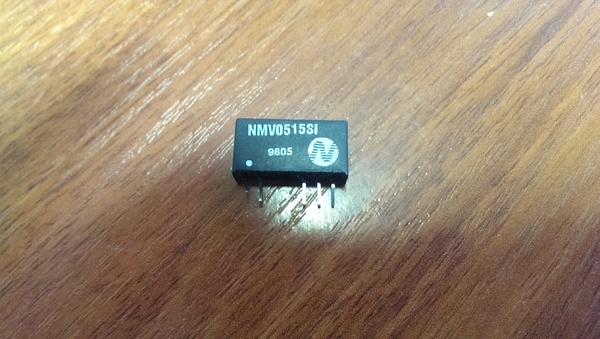

> Вот ссылка на сам преобразователь:
> https://www.chipdip.ru/product/am2d-0515dz
> Подойдет любой аналог, который превращает +5В в +15В с общим проводом. Максимальный выходной ток 0,06 А (кольцо требует 0,04 А).
> Ножку второго выхода (–15В) можно откусить.

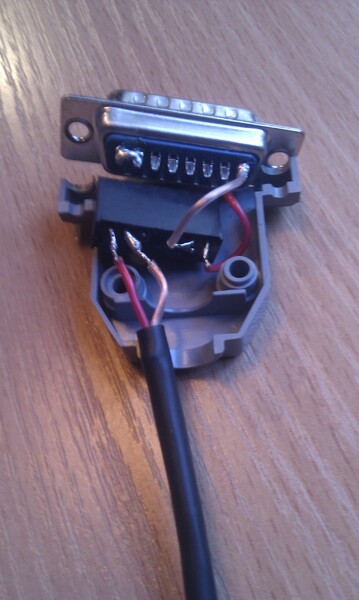

> Микросхема при должной сноровке замечательно встает прямо в вилку GPIO. Я обычно беру запас +2 микросхемы, на случай, если ножка при подгибании отломится.

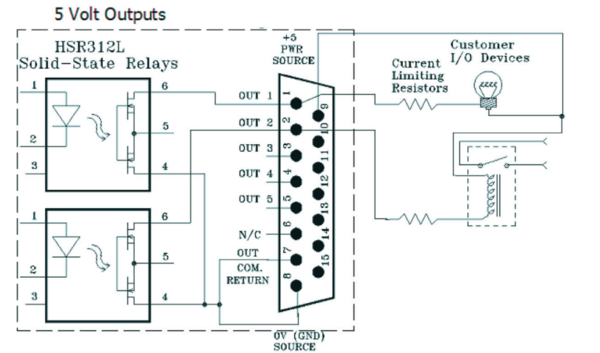

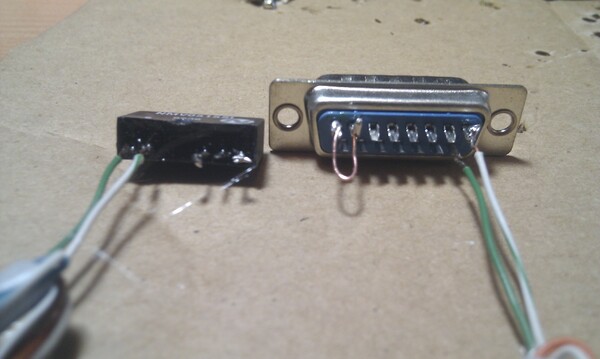

> Обратите внимание, что на 7 и 8 пины разъема GPIO нужно повесить перемычку: так вы подключите внутренний источник +5В QoR’а в общую цепь (см. схему).





Без имени.png

08082012425.jpg View (1.13 MB) Artem Stanovov (Tract), 05/02/2018 17:29

IMAG0597.jpg View (630 KB) Artem Stanovov (Tract), 05/02/2018 17:29

IMAG0596.jpg View (673 KB) Artem Stanovov (Tract), 05/02/2018 17:29

IMAG4386.jpg View (1.3 MB) Artem Stanovov (Tract), 05/02/2018 17:29

Без имени.png View (175 KB) Mikhail Efimov (Tract), 05/02/2018 18:30
