Axia IQ - настройка подслушки

Настройка технологической подслушки DJin при использовании пульта Axia IQ.

Задача: Использование одних акустических мониторов для контроля программы и технологической подслушки. При запуске подслушки программный сигнал должен приглушаться (Dim) на 20дБ, подслушка должна воспроизводиться номинальным уровнем. По окончанию воспроизведения подслушки в мониторах должен быть программный сигнал с прежним уровнем.

Оборудование: Рабочая станция с установленным ПО «Джинн Вещание» и Axia «IP-Audio driver», пульт Axia IQ, акустические мониторы подключенные к выходу QOR 32



1.Выбор устройства воспроизведения для подслушки.

Стандартно для воспроизведения подслушки используется 8-й канал драйвера (LW 1008). Для этого в настройках «Джинн Вещание» выберите тип PFL «в указанный канал» и устройство воспроизведения «SP-WAVE: Livewire Out 08»:

2.Настройка уровня воспроизведения рабочей станции через IP Audio Driver.

Для настройки уровня воспроизведения, в системную папку C:\Program Files (x86)\Digispot II\DJin\SYSTEM, добавляется файл axia_drv.cdu следующего содержания:

Строчка SRC 8 INGN:–200\n задает уровень воспроизведения 8-го канала драйвера, при использовании SP-WAVE устройства*. SRC 8 – номер канала в IP Audio Driver, INGN:–200 – означает что файл, нормализованный по пикам под 0 дБ, будет воспроизводиться с уровнем на 20дБ ниже. Максимальный уровень при воспроизведении (при номинальном положении фейдера) будет –20дБ, что обеспечит запас динамического диапазона для предотвращения перегрузки тракта.

  • - При использовании Wave устройства следует воспользоваться строкой AXIA_PLAY_GAIN. В данном описании использование VAWE устройств не рассматривается.

3.Настройка сигналов управления между рабочей станцией и пультом.

При запуске подслушки, на рабочей станции, Джинн начинает воспроизводить звук в указанное выше устройство воспроизведения. Но пульт об этом ничего не знает и рабочая станция должна каким-то образом сообщить пульту об этом. Рабочая станция при запуске подслушки переключает соответствующий индикатор, с помощью которого происходит передача GPO сигнала.

Для настройки сигналов управления в системную папку C:\Program Files (x86)\Digispot II\DJin\SYSTEM, добавляется файл axia_nod_init.cdu следующего содержания:

В этом файле, прописывается IP адрес GPIO node, IP адрес драйвера установленного на рабочую станцию, и указывается номер GPIO порта на который будет приходить сигнал.
После добавления файла в системную папку, «Джинн» необходимо перезагрузить.

Для настройки работы подслушки в пульте необходимо использовать 2 GPIO порта.
Между ними распаивается перемычка в виде кабеля:

Так же для работы необходимо задать номер потока, который в дальнейшем будет использоваться, он может быть любым (по статистике используется 1151).
Номер потока задается в: "Show Profiles" –> "Monitor Section" –> "CR Monitor".

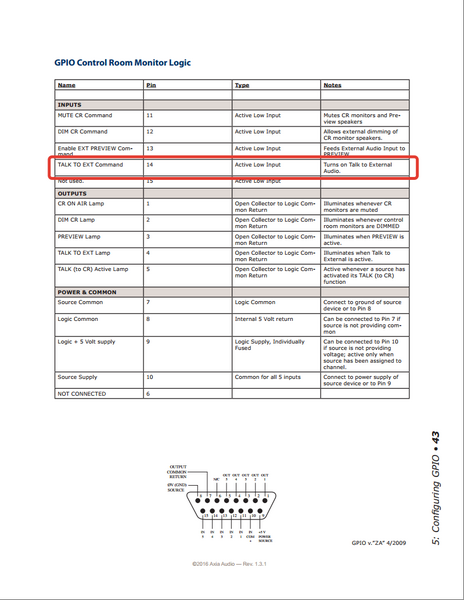

На 1 порт (GPIO 4) назначается профиль: Livewire и номер потока "1151", связанный с каналом CR Monitor. В этот порт подключается разъем у которого распаян "Pin 13"

На 2 порт (GPIO 3) назначается профиль: LWRP и на него назначен CDU файл в Джине. В этот порт подключается разъем у которого распаян "Pin 4"

После применения GPIO профиля к порту замыкание GPI вызовет срабатывание функции «Enable EXT PREVIEW Command», которая обеспечивает коммутацию внешнего источника на внутреннюю шину Preview пульта и приглушение основной программы в контрольных мониторах.


4.Выбор внешнего источника для Ext Preview.

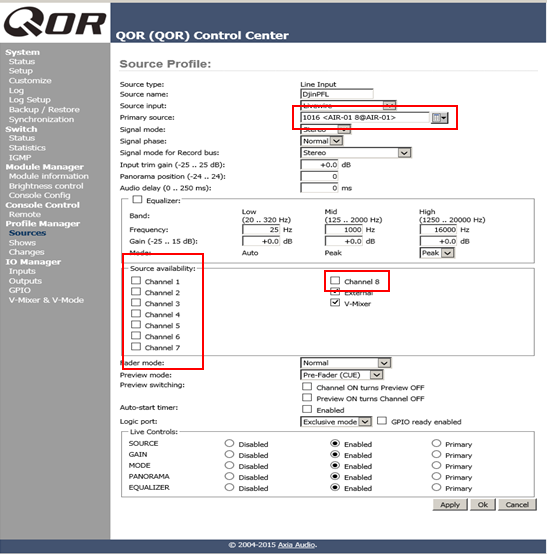

Теперь, когда при запуске подслушки уровень звука в мониторах приглушается и подслушка играет в 8-канал драйвера, необходимо сообщить пульту что 8-й канал драйвера и есть внешний источник, который коммутируется на шину Preview. Для этого, в настройках пульта QOR 32, в разделе «Source profiles» создаем источник под названием «DJin PFL» которому назначаем поток, который формирует 8-й канал воспроизведения драйвера. Для облегчения дальнейшей эксплуатации аппаратной, этот источник не должен назначаться на фейдеры - для этого необходимо снять галочки со всех каналов пульта QOR32, тем самым сделав невозможным назначение этого источника на фейдер.

Далее, в настройках пульта "Show Profiles" –> "EXTERNAL Inputs" –> "EXTERNAL preview" выбираем источник «DJin PFL».

5.Подключение акустических мониторов.

На один из аналоговых выходов пульта QOR 32 назначаем CR Monitor к которому подключаются акустические мониторы

ГОТОВО!

Проверка:
Для проверки необходимо запустить подслушку в «Джин» и убедиться, что программный сигнал в мониторах стал тише на 20 дБ, а сигнал подслушки появился в мониторах с номинальным уровнем.

Инструкция содержится в приложенном файле: Настройка технологической подслушки DJin при использовании пульта Axia IQ.pdf
