Axia xNode - Дистанционное переключение потоков на выходах

Дистанционное переключение потоков на выходах xNode с помощью DJin.

Задача: переключение потоков на выходе xNode при переходе DJin с основного вещания на резервное.

1.Для перехода DJin с основного на резервное вещание необходимо настроить горячий резерв.

На основной машине:

Заходим блок горячего резерва

В свойствах в разделе:
- Тип модуля, указываем "Main",
- IP, указываем резервную рабочую станцию "AIR-02",
- Port, указываем 1515.

На резервной машине:

Заходим в блок горячего резерва

В свойствах в разделе:
- Тип модуля, указываем "Reserve",
- IP, не указывается,
- Port, указываем 1515 (такой же как и на основной машине).

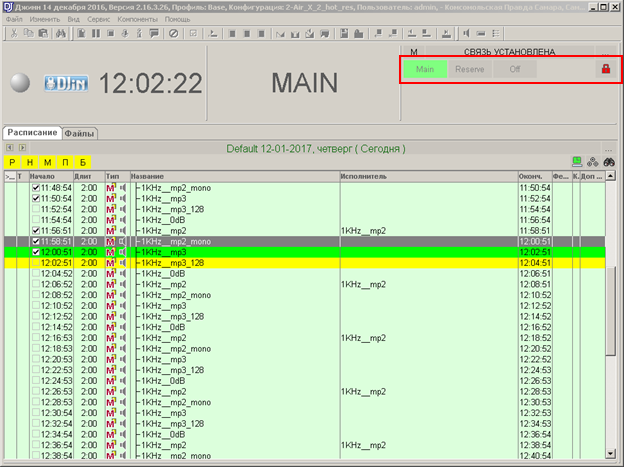

Проверка перехода проверяется путем переключения кнопок "Main" и "Reserve" на одной из работающих машин. Для перехода необходимо разблокировать функцию ручного управления "замок» и путем нажатия на соответствующую кнопку переключить вещание или на основное "Main" или на резервное "Reserve".

Дальнейшая работа системы по переходу с основного вещания на резервное происходит в автоматическом режиме при потере сигнала на основной машине.
Обратная коммутация происходит вручную после устранения неполадок на основной машине (автоматического перехода с резервного на основное вещание НЕТ).

*2.Для переключения потоков на выходах xNode с помощью DJin используется CDU файл: "axia_dst.cdu".

Этот файл делается для обеих машин.
В нем прописывается:
- IP xNode - на котором будет происходить переключение потоков,
- название основной рабочей станции, выход xNode и номер потока который будет назначен на данный выход,
- название резервной рабочей станции, выход xNode и номер потока который будет назначен на данный выход.

Файл axia_dst.cdu копируется в системную папку C:\Program Files (x86)\Digispot II\DJin\SYSTEM
основной и резервной машин.

Производим перезапуск DJin на обеих рабочих станциях.

Если все сделано правильно, то переход с основного вещания "1141" на резервное "9" и обратно будет отслеживаться на назначенном выходе xNode.

Основное вещание номер потока «1141»

Резервное вещание, номер потока «9»

Инструкция содержится в приложенном файле: Дистанционное переключение потоков на выходе Axia xNode .pdf
