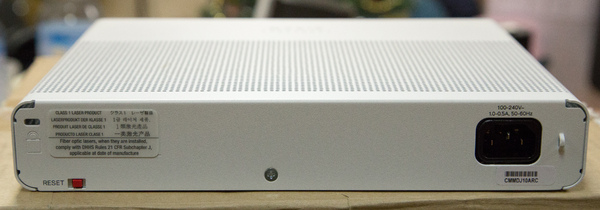

Cisco WS-C2960CG-8TC-L¶

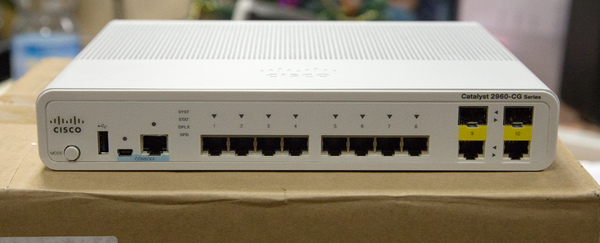

Коммутатор, рекомендуемый Axia для коммутации Livewire. 10 портов.
порты 1-8 - RJ45, 9-10 - только SFP + RJ45
Внимание!

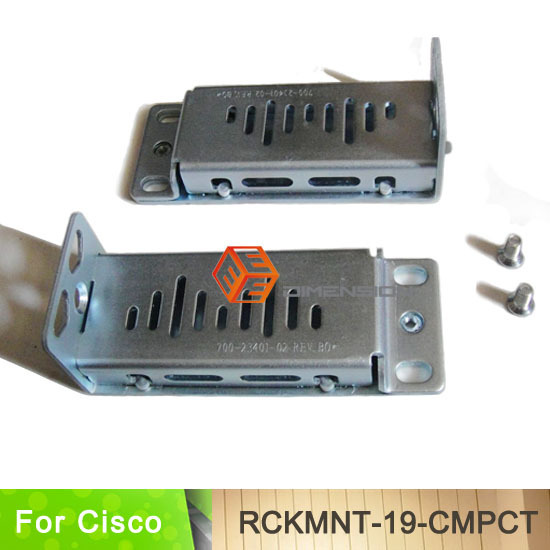

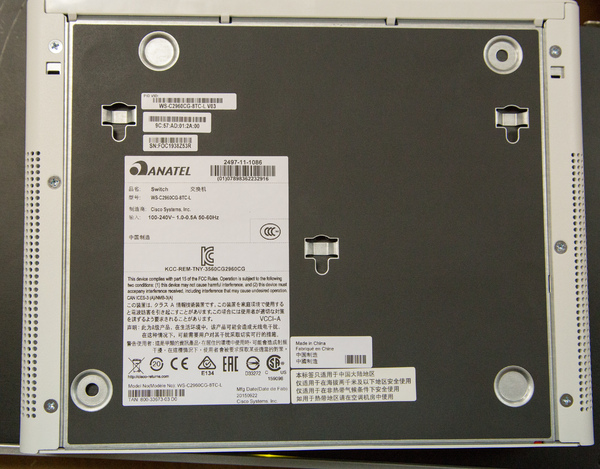

Cisco WS-C2960CG-8TC-L поставляется без RACK крепления.
RACK крепление заказывается отдельно.
парт-номер для заказа:RCKMNT-19-CMPCT
цена - около 52USD
Варианты быстрой настройки коммуторов¶
Настройка: IP=172.22.0.1; порты 1-10 Access; VLAN 1¶
_Отличия от мануала:
Вместо gi1/0/1-7 нужно писать gi0/1-7_
Настраиваем порты 1-10 для подключения устройств Axia.
Распакуйте свитч, подайте питание, дождитесь окончания загрузки (это занимает около 3-4 минут).
Подключитесь через Putty или Hyperterminal к свитчу используя синий консольный кабель и переходник USB-COM или с помощью кабеля USB AM - miniUSB. Кабели в коплект поставки не входят.
Внимание! Некоторые переходники USB-COM работают некорректно - это проявляется в том, что при ручном вводе
команд через консоль команды передаются корректно, а при копировании и вставке слетает кодировка, причем каждый раз по разному.
Ненастроенный свитч из коробки предложит запустить мастер настройки. Отвечайте "N"
"Would you like to enter the initial configuration dialog? [yes/no]: n"
Затем скопируйте и вставьте в терминал указанные ниже команды, все разом, начиная с "en" и заканчивая "write mem" (это аналог соманды copy running-config startup config)
en
conf t
interface Vlan1
ip address 172.22.0.1 255.255.0.0
no shutdown
ip igmp snooping querier max-response-time 25
ip igmp snooping vlan 1 immediate-leave
ip igmp snooping querier
ip igmp snooping querier timer expiry 205
mls qos srr-queue output cos-map queue 1 threshold 1 6 7
mls qos srr-queue output cos-map queue 3 threshold 1 5
mls qos
interface Vlan1
interface range gi0/1-10
switchport mode access
switchport access Vlan 1
switchport nonegotiate
switchport block multicast
switchport voice vlan dot1p
srr-queue bandwidth share 30 20 25 25
srr-queue bandwidth shape 0 0 0 0
priority-queue out
spanning-tree portfast
mls qos trust cos
no ip igmp snooping tcn flood
end
conf t
enable password cisco
end
write mem
Дождитесь сообщения
"Building configuration…
[OK]
Минимальная настройка, которую требует Axia в документе "axiaaudio-cisco2960s-switch-configuration.pdf" выполнена.
Также в конфигурацию добавлена строка "enable password cisco", которая устранавливает пароль "cisco" для доступа к web-интерфейсу свитча. Это не обязательно, но полезно при эксплуатации. Без пароля доступ к web-интерфейсу невозможен.
Если зайти с помощью браузера на 172.22.0.1, то логин указывать не нужно, а в поле пароль - написать "cisco"
Перезагрузите свитч по питанию, дождитесь завершения загрузки, выполните команду
en
пароль
sh run
Убедитесь в том, что загрузилась правильная конфигурация.
Настройка: IP=172.22.0.1; порты 1-7 Access VLAN 1; порты 8-10 Trunk¶
_Отличия от мануала:
Вместо gi1/0/1-7 нужно писать gi0/1-7_
Настраиваем порты:
1-7 для подключения устройств Axia
8-10 - для подключения других свитчей
Распакуйте свитч, подайте питание, дождитесь окончания загрузки (это занимает около 3-4 минут).
Подключитесь через Putty или Hyperterminal к свитчу используя синий консольный кабель и переходник USB-COM или с помощью кабеля USB AM - miniUSB. Кабели в коплект поставки не входят.
Внимание! Некоторые переходники USB-COM работают некорректно - это проявляется в том, что при ручном вводе
команд через консоль команды передаются корректно, а при копировании и вставке слетает кодировка, причем каждый раз по разному.
Ненастроенный свитч из коробки предложит запустить мастер настройки. Отвечайте "N"
"Would you like to enter the initial configuration dialog? [yes/no]: n"
Затем скопируйте и вставьте в терминал указанные ниже команды, все разом, начиная с "en" и заканчивая "write mem" (это аналог соманды copy running-config startup config)
en
conf t
interface Vlan1
ip address 172.22.11.1 255.255.0.0
no shutdown
ip igmp snooping querier max-response-time 25
ip igmp snooping vlan 1 immediate-leave
ip igmp snooping querier
ip igmp snooping querier timer expiry 205
mls qos srr-queue output cos-map queue 1 threshold 1 6 7
mls qos srr-queue output cos-map queue 3 threshold 1 5
mls qos
interface range gi0/1-7
switchport mode access
switchport nonegotiate
switchport block multicast
switchport voice vlan dot1p
srr-queue bandwidth share 30 20 25 25
srr-queue bandwidth shape 0 0 0 0
priority-queue out
spanning-tree portfast
mls qos trust cos
no ip igmp snooping tcn flood
interface range gi0/8-10
switchport mode trunk
switchport block multicast
srr-queue bandwidth share 30 20 25 25
srr-queue bandwidth shape 0 0 0 0
priority-queue out
mls qos trust cos
no ip igmp snooping tcn flood
enable password cisco
end
write memДождитесь сообщения
"Building configuration…
[OK]
Минимальная настройка, которую требует Axia в документе "axiaaudio-cisco2960s-switch-configuration.pdf" выполнена.
Также в конфигурацию добавлена строка "enable password cisco", которая устранавливает пароль "cisco" для доступа к web-интерфейсу свитча. Это не обязательно, но полезно при эксплуатации. Без пароля доступ к web-интерфейсу невозможен.
Если зайти с помощью браузера на 172.22.0.1, то логин указывать не нужно, а в поле пароль - написать "cisco"
Перезагрузите свитч по питанию, дождитесь завершения загрузки, выполните команду
en
пароль
sh run
Убедитесь в том, что загрузилась правильная конфигурация.
Настройка: IP=172.22.0.1; порты 1-4 Access VLAN 100; 5-6 Access VLAN 1; 7-8 Access VLAN 10; 9-10 Trunk VLAN 1-10-100¶
_Отличия от мануала:
Вместо gi1/0/1-7 нужно писать gi0/1-7_
Настраиваем порты:
1-4 - Access, VLAN 100 (для подключения устройств Axia)
5-6 - Access, VLAN 1 (ненастроенные, для Ehernet)
7-8 - Access, VLAN 10 (ненастроенные, для мультиплекса)
9-10 - Trunk, VLAN 1, 10, 100 (для подключения других свитчей канала доставки).
Распакуйте свитч, подайте питание, дождитесь окончания загрузки (это занимает около 3-4 минут).
Подключитесь через Putty или Hyperterminal к свитчу используя синий консольный кабель и переходник USB-COM или с помощью кабеля USB AM - miniUSB. Кабели в коплект поставки не входят.
Внимание! Некоторые переходники USB-COM работают некорректно - это проявляется в том, что при ручном вводе
команд через консоль команды передаются корректно, а при копировании и вставке слетает кодировка, причем каждый раз по разному.
Ненастроенный свитч из коробки предложит запустить мастер настройки. Отвечайте "N"
"Would you like to enter the initial configuration dialog? [yes/no]: n"
Затем скопируйте и вставьте в терминал указанные ниже команды, все разом, начиная с "en" и заканчивая "write mem" (это аналог соманды copy running-config startup config)
en
conf t
interface Vlan100
ip address 172.22.0.1 255.255.0.0
no shutdown
ip igmp snooping querier max-response-time 25
ip igmp snooping vlan 1 immediate-leave
ip igmp snooping querier
ip igmp snooping querier timer expiry 205
mls qos srr-queue output cos-map queue 1 threshold 1 6 7
mls qos srr-queue output cos-map queue 3 threshold 1 5
mls qos
interface Vlan100
interface range gi0/1-4
switchport mode access
switchport access Vlan 100
switchport nonegotiate
switchport block multicast
switchport voice vlan dot1p
srr-queue bandwidth share 30 20 25 25
srr-queue bandwidth shape 0 0 0 0
priority-queue out
spanning-tree portfast
mls qos trust cos
no ip igmp snooping tcn flood
interface range gi0/9-10
switchport mode trunk
switchport block multicast
srr-queue bandwidth share 30 20 25 25
srr-queue bandwidth shape 0 0 0 0
priority-queue out
mls qos trust cos
no ip igmp snooping tcn flood
end
conf t
interface Vlan1
interface range Gi0/5-6
switchport mode access
switchport access Vlan 1
end
conf t
interface Vlan10
interface range Gi0/7-8
switchport mode access
switchport access Vlan 10
end
conf t
interface range Gi0/9-10
switchport trunk allowed vlan 1,10,100
end
conf t
enable password cisco
end
write mem
Дождитесь сообщения
"Building configuration…
[OK]
Минимальная настройка, которую требует Axia в документе "axiaaudio-cisco2960s-switch-configuration.pdf" выполнена.
Также в конфигурацию добавлена строка "enable password cisco", которая устранавливает пароль "cisco" для доступа к web-интерфейсу свитча. Это не обязательно, но полезно при эксплуатации. Без пароля доступ к web-интерфейсу невозможен.
Если зайти с помощью браузера на 172.22.0.1, то логин указывать не нужно, а в поле пароль - написать "cisco"
Перезагрузите свитч по питанию, дождитесь завершения загрузки, выполните команду
en
пароль
sh run
Убедитесь в том, что загрузилась правильная конфигурация.
Настройка: IP=172.22.0.1; порты 1-6 Access VLAN 1 (Axia); 7-10 Access VLAN 10 (Ethernet)¶
_Отличия от мануала:
Вместо gi1/0/1-7 нужно писать gi0/1-7_
Настраиваем порты:
1-6 - Access, VLAN 1 (для подключения устройств Axia)
7-10 - Access, VLAN 10 (ненастроенные, для Ehernet)
Распакуйте свитч, подайте питание, дождитесь окончания загрузки (это занимает около 3-4 минут).
подключитесь через Putty или Hyperterminal к свитчу используя синий консольный кабель и переходник USB-COM.
Внимание! Некоторые переходники USB-COM работают некорректно - это проявляется в том, что при ручном вводе
команд через консоль команды передаются корректно, а при копировании и вставке слетает кодировка, причем каждый раз по разному.
Ненастроенный свитч из коробки предложит запустить мастер настройки. Отвечайте "N"
"Would you like to enter the initial configuration dialog? [yes/no]: n"
Затем скопируйте указанные ниже команды, все разом, начиная с "en" и заканчивая "write mem" (это аналог соманды copy running-config startup config)
en
conf t
interface Vlan1
ip address 172.22.0.1 255.255.0.0
no shutdown
ip igmp snooping querier max-response-time 25
ip igmp snooping vlan 1 immediate-leave
ip igmp snooping querier
ip igmp snooping querier timer expiry 205
mls qos srr-queue output cos-map queue 1 threshold 1 6 7
mls qos srr-queue output cos-map queue 3 threshold 1 5
mls qos
interface Vlan1
interface range gi0/1-6
switchport mode access
switchport access Vlan 1
switchport nonegotiate
switchport block multicast
switchport voice vlan dot1p
srr-queue bandwidth share 30 20 25 25
srr-queue bandwidth shape 0 0 0 0
priority-queue out
spanning-tree portfast
mls qos trust cos
no ip igmp snooping tcn flood
end
conf t
interface Vlan10
interface range Gi0/7-10
switchport mode access
switchport access Vlan 10
end
conf t
enable password cisco
end
write mem
Дождитесь сообщения
"Building configuration…
[OK]
Минимальная настройка, которую требует Axia в документе "axiaaudio-cisco2960s-switch-configuration.pdf" выполнена.
Также в конфигурацию добавлена строка "enable password cisco", которая устранавливает пароль "cisco" для доступа к web-интерфейсу свитча. Это не обязательно, но полезно при эксплуатации. Без пароля доступ к web-интерфейсу невозможен.
Если зайти с помощью браузера на 172.22.0.1, то логин указывать не нужно, а в поле пароль - написать "cisco"
Перезагрузите свитч по питанию, дождитесь завершения загрузки, выполните команду
en
пароль
show run
Убедитесь в том, что загрузилась правильная конфигурация.
