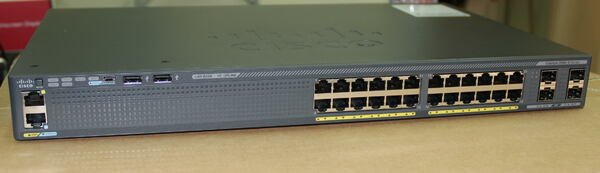

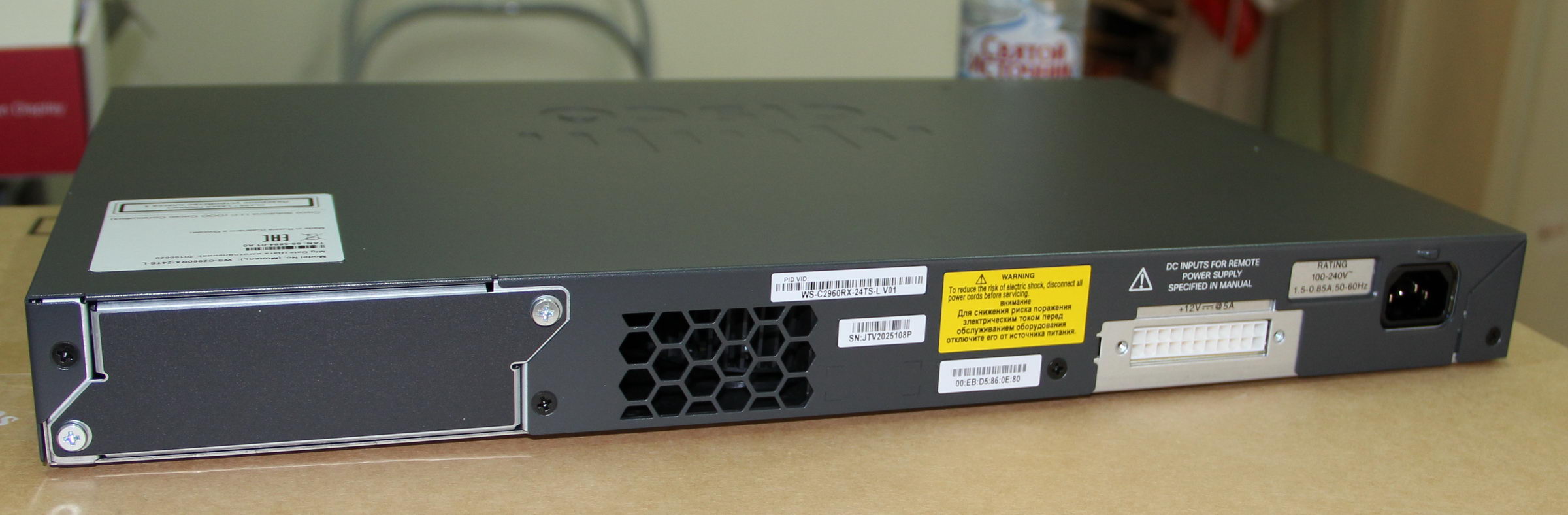

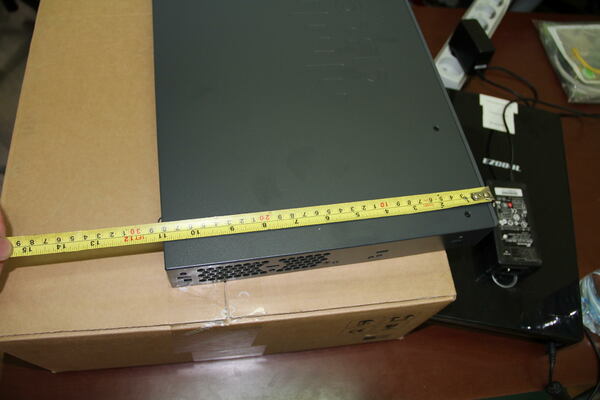

Cisco WS-C2960S-24TS-L¶
Коммутатор, рекомендуемый Axia для коммутации Livewire.
порты 1-24 - RJ45, 25-28 - только SFP
Официальное руководство по настройке коммутатора для Livewire
axiaaudio-cisco2960s-switch-configuration.pdf
Варианты быстрой настройки коммуторов¶
Настройка: IP=172.22.0.1; порты 1-28 Access¶
Настраиваем порты:
1-28 для подключения устройств Axia.
Распакуйте свитч, подайте питание, дождитесь окончания загрузки (это занимает около 3-4 минут).
Подключитесь через Putty или Hyperterminal к свитчу используя синий консольный кабель и переходник USB-COM или с помощью кабеля USB AM - miniUSB. Кабели в коплект поставки не входят.
Внимание! Некоторые переходники USB-COM работают некорректно - это проявляется в том, что при ручном вводе
команд через консоль команды передаются корректно, а при копировании и вставке слетает кодировка, причем каждый раз по разному.
Ненастроенный свитч из коробки предложит запустить мастер настройки. Отвечайте "N"
"Would you like to enter the initial configuration dialog? [yes/no]: n"
Затем скопируйте и вставьте в терминал указанные ниже команды, все разом, начиная с "en" и заканчивая "write mem" (это аналог соманды copy running-config startup config)
en
conf t
interface Vlan1
ip address 172.22.0.1 255.255.0.0
no shutdown
ip igmp snooping querier max-response-time 25
ip igmp snooping vlan 1 immediate-leave
ip igmp snooping querier
ip igmp snooping querier timer expiry 205
mls qos srr-queue output cos-map queue 1 threshold 1 6 7
mls qos srr-queue output cos-map queue 3 threshold 1 5
mls qos
interface range gi1/0/1-28
switchport mode access
switchport nonegotiate
switchport block multicast
switchport voice vlan dot1p
srr-queue bandwidth share 30 20 25 25
srr-queue bandwidth shape 0 0 0 0
priority-queue out
spanning-tree portfast
mls qos trust cos
no ip igmp snooping tcn flood
enable password cisco
end
write mem
Дождитесь сообщения
"Building configuration…
[OK]
Минимальная настройка, которую требует Axia в документе "axiaaudio-cisco2960s-switch-configuration.pdf" выполнена.
Также в конфигурацию добавлена строка "enable password cisco", которая устранавливает пароль "cisco" для доступа к web-интерфейсу свитча. Это не обязательно, но полезно при эксплуатации. Без пароля доступ к web-интерфейсу невозможен.
Если зайти с помощью браузера на 172.22.0.1, то логин указывать не нужно, а в поле пароль - написать "cisco"
Перезагрузите свитч по питанию, дождитесь завершения загрузки, выполните команду
en
пароль
sh run
Убедитесь в том, что загрузилась правильная конфигурация.
Настройка: IP=172.22.0.1; порты 1-22 Access; 23-28 Trunk¶
Настраиваем порты:
1-22 для подключения устройств Axia
23-28 - для подключения других свитчей.
Hаспакуйте свитч, подайте питание, дождитесь окончания загрузки (это занимает около 3-4 минут).
Подключитесь через Putty или Hyperterminal к свитчу используя синий консольный кабель и переходник USB-COM или с помощью кабеля USB AM - miniUSB. Кабели в коплект поставки не входят.
Внимание! Некоторые переходники USB-COM работают некорректно - это проявляется в том, что при ручном вводе
команд через консоль команды передаются корректно, а при копировании и вставке слетает кодировка, причем каждый раз по разному.
Ненастроенный свитч из коробки предложит запустить мастер настройки. Отвечайте "N"
"Would you like to enter the initial configuration dialog? [yes/no]: n"
Затем скопируйте и вставьте в терминал указанные ниже команды, все разом, начиная с "en" и заканчивая "write mem" (это аналог соманды copy running-config startup config)
en
conf t
interface Vlan1
ip address 172.22.0.1 255.255.0.0
no shutdown
ip igmp snooping querier max-response-time 25
ip igmp snooping vlan 1 immediate-leave
ip igmp snooping querier
ip igmp snooping querier timer expiry 205
mls qos srr-queue output cos-map queue 1 threshold 1 6 7
mls qos srr-queue output cos-map queue 3 threshold 1 5
mls qos
interface range gi1/0/1-22
switchport mode access
switchport nonegotiate
switchport block multicast
switchport voice vlan dot1p
srr-queue bandwidth share 30 20 25 25
srr-queue bandwidth shape 0 0 0 0
priority-queue out
spanning-tree portfast
mls qos trust cos
no ip igmp snooping tcn flood
interface range Gi1/0/23-28
switchport mode trunk
switchport block multicast
srr-queue bandwidth share 30 20 25 25
srr-queue bandwidth shape 0 0 0 0
priority-queue out
mls qos trust cos
no ip igmp snooping tcn flood
enable password cisco
end
write mem
Дождитесь сообщения
"Building configuration…
[OK]
Минимальная настройка, которую требует Axia в документе "axiaaudio-cisco2960s-switch-configuration.pdf" выполнена.
Также в конфигурацию добавлена строка "enable password cisco", которая устранавливает пароль "cisco" для доступа к web-интерфейсу свитча. Это не обязательно, но полезно при эксплуатации. Без пароля доступ к web-интерфейсу невозможен.
Если зайти с помощью браузера на 172.22.0.1, то логин указывать не нужно, а в поле пароль - написать "cisco"
Перезагрузите свитч по питанию, дождитесь завершения загрузки, выполните команду
en
пароль
sh run
Убедитесь в том, что загрузилась правильная конфигурация.
Настройка: IP=172.22.0.1; порты 1-12 Access VLAN1; 13-16 Access VLAN2; 17-20 Access VLAN1; 21-22 и 25-26 - Trunk VLAN 1; 23-24 и 27-28 - Trunk VLAN 1-3¶
Настраиваем порты:
1-12 - Access, VLAN 1 (для подключения устройств Axia)
21-22, 25-26 - Trunk, VLAN 1(для подключения других свитчей Axia).
23-24, 27-28 - Trunk, VLAN 1-3 (для подключения других свитчей канала доставки).
13-16 - Access, VLAN 2 (ненастроенные, для Ehernet)
17-20 - Access, VLAN 3 (ненастроенные, для мультиплекса)
Hаспакуйте свитч, подайте питание, дождитесь окончания загрузки (это занимает около 3-4 минут).
Подключитесь через Putty или Hyperterminal к свитчу используя синий консольный кабель и переходник USB-COM или с помощью кабеля USB AM - miniUSB. Кабели в коплект поставки не входят.
Внимание! Некоторые переходники USB-COM работают некорректно - это проявляется в том, что при ручном вводе
команд через консоль команды передаются корректно, а при копировании и вставке слетает кодировка, причем каждый раз по разному.
Ненастроенный свитч из коробки предложит запустить мастер настройки. Отвечайте "N"
"Would you like to enter the initial configuration dialog? [yes/no]: n"
Затем скопируйте и вставьте в терминал указанные ниже команды, все разом, начиная с "en" и заканчивая "write mem" (это аналог соманды copy running-config startup config)
en
conf t
interface Vlan1
ip address 172.22.0.1 255.255.0.0
no shutdown
ip igmp snooping querier max-response-time 25
ip igmp snooping vlan 1 immediate-leave
ip igmp snooping querier
ip igmp snooping querier timer expiry 205
mls qos srr-queue output cos-map queue 1 threshold 1 6 7
mls qos srr-queue output cos-map queue 3 threshold 1 5
mls qos
interface range gi1/0/1-12
switchport mode access
switchport nonegotiate
switchport block multicast
switchport voice vlan dot1p
srr-queue bandwidth share 30 20 25 25
srr-queue bandwidth shape 0 0 0 0
priority-queue out
spanning-tree portfast
mls qos trust cos
no ip igmp snooping tcn flood
interface range Gi1/0/21-28
switchport mode trunk
switchport block multicast
srr-queue bandwidth share 30 20 25 25
srr-queue bandwidth shape 0 0 0 0
priority-queue out
mls qos trust cos
no ip igmp snooping tcn flood
end
conf t
interface Vlan2
interface range Gi1/0/13-16
switchport mode access
switchport access Vlan 2
end
conf t
interface Vlan3
interface range Gi1/0/17-20
switchport mode access
switchport access Vlan 3
end
conf t
interface range Gi1/0/23-24
switchport trunk allowed vlan 1-3
end
conf t
interface range Gi1/0/27-28
switchport trunk allowed vlan 1-3
end
conf t
enable password cisco
end
write mem
Дождитесь сообщения
"Building configuration…
[OK]
Минимальная настройка, которую требует Axia в документе "axiaaudio-cisco2960s-switch-configuration.pdf" выполнена.
Также в конфигурацию добавлена строка "enable password cisco", которая устранавливает пароль "cisco" для доступа к web-интерфейсу свитча. Это не обязательно, но полезно при эксплуатации. Без пароля доступ к web-интерфейсу невозможен.
Если зайти с помощью браузера на 172.22.0.1, то логин указывать не нужно, а в поле пароль - написать "cisco"
Перезагрузите свитч по питанию, дождитесь завершения загрузки, выполните команду
en
пароль
sh run
Убедитесь в том, что загрузилась правильная конфигурация.
