Lantronix xPort¶

Соединение через TCP/IP в кодере Fora 600K осуществляется через устройство Lantronix xPort. Если управление предполагается через локальную сеть, в которой используется подсеть, не включающая диапазон адресов 192.168.1.1-255, то для подключения к xPort, имеющему по умолчанию адрес 192.168.1.200 потребуется назначение второго IP-адреса сетевому адаптеру. Альтернативой является подключение через дополнительный адаптер. В дальнейшем IP-адрес xPort`а можно будет сменить, о чем написано ниже.

Для назначения двух IP-адресов одному сетевому адаптеру необходимо, чтобы оба адреса назначались вручную (не получались через DHCP).

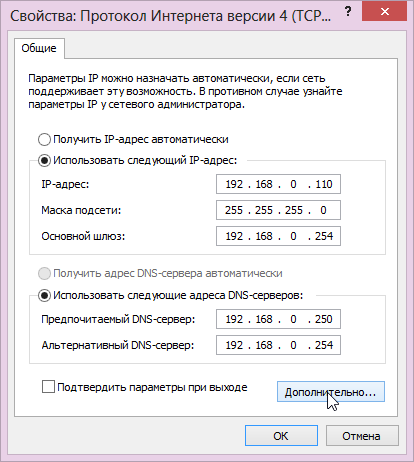

В свойствах сетевого подключения дважды щелкнуть по протоколу TCP/IP v4:

После нажатия на кнопку "Дополнительно":

Откроется окно, в которое можно добавить второй IP-адрес:

Lantronix DeviceInstaller¶

Перейдите по ссылке http://www.lantronix.com/device-networking/utilities-tools/device-installer.html и скачайте свежий дистрибутив Lantronix DeviceInstaller. Запустите процесс установки.

При первом запуске программа может обнаружить несколько сетевых интерфейсов, из которых требуется выбрать правильный для подключения к Fora 600K:

Возможно, потребуется добавление программы в исключения брандмауэра.

Если все правильно подключено и настроено, то приложение сразу обнаружит устройство в сети, с тем IP-адресом, который в данный момент назначен на кодере.

Чтобы изменить этот адрес нажмите на кнопку Assign IP.

Выберите пункт "Assign a specific IP address".

После чего введите необходимые значения:

И нажмите на кнопку "Assign".

IP-адрес будет изменен на новый.

Lantronix ComPortRedirector¶

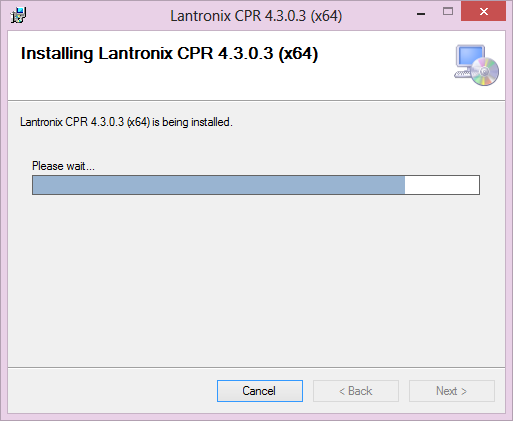

Перейдите по ссылке http://www.lantronix.com/device-networking/utilities-tools/com-port-redirector.html и скачайте свежий дистрибутив Lantronix CPR. Запустите процесс установки.

Согласитесь с установкой драйверов виртуального COM-порта.

После запуска Lantronix CPR Manager потребуется выбрать используемые виртуальные COM-порты. При этом занятые системой порты будут неактивны.

Подключение к кодеру можно настроить только при использовании порта с 1-го по 8-й. В данном случае мы настроим подключение через 2-й COM-порт.

Все, что нужно для настройки - нажать кнопку "Search For Devices":

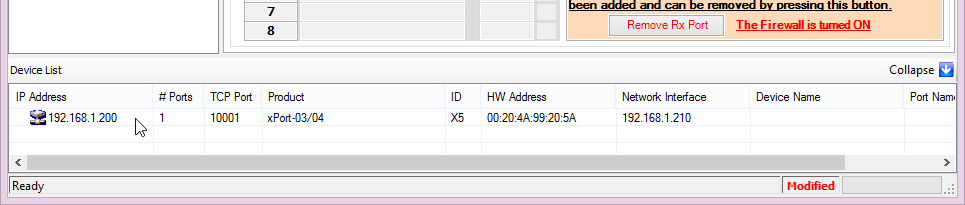

В окне Device List будет найдено нужное устройство, двойной клик по которому ассоциирует его со вторым COM-портом.

Осталось проверить, что на брандмауэре и маршрутизаторе открыты необходимые порты, в частности должен быть открыт порт 10001. Если используется брандмауэр, нажмите на кнопку Add Rx Port.

В конце нажмите кнопку "Save" для применения изменений.

Протестировать подключение можно на вкладке "Com 2 tests".

После чего закройте созданное соединение.
