SOUND4. Дистанционное управление из Дигиспот.¶

Состояние процессоров Sound4 может быть изменено дистанционно по командам через интерфейс Livewire.

Для связи программы Digispot с Sound4 надо сохранить в каталоге System файл управления Sound4.cdu следующего содержания:

NAME "Sound4"
CREATE_DEVICE TCP_CLIENT 93
INIT_STR "IP=172.22.23.60" // IP адрес процессора Sound4

 Для отправки команд из расписания, необходимо настроить управление в свойствах элемента или блока.

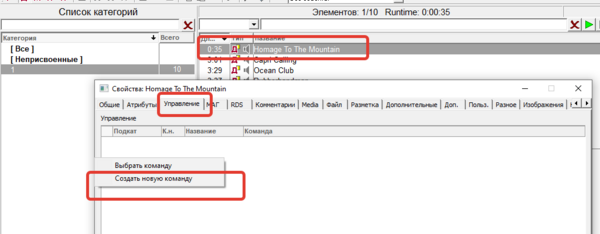

Например, настроим включение на SOUND4 Pin 1 Livewire GPO Port1 при старте воспроизведения элемента Homage To The Mountain и выключение при окончании элемента. Необходимо открыть свойства элемента и перейти на вкладку "Управление". Через правый клик мыши в окне создать новую команду.

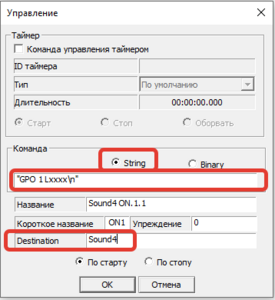

Настроить команду на включение (выделены важные параметры):

Настроить команду на выключение:

Нажать везде OK, добавить элемент в плеер или расписание и открыть интерфейс GPIO процессора Sound4.

При старте воспроизведения элемента Homage To The Mountain в X-плеере pin1 первого порта должен стать активным. При завершении воспроизведения элемента pin1 отключается.

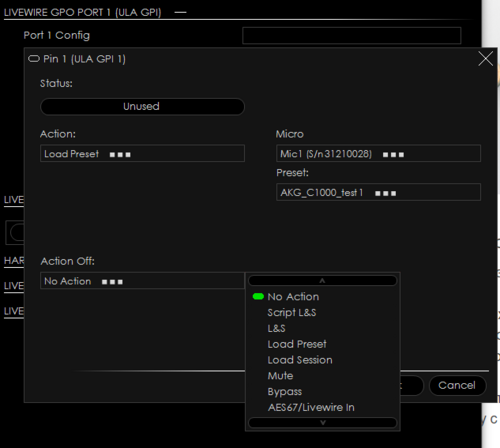

Теперь можно настроить события в Sound4, которые выполняются при срабатывании и отключении GPI.

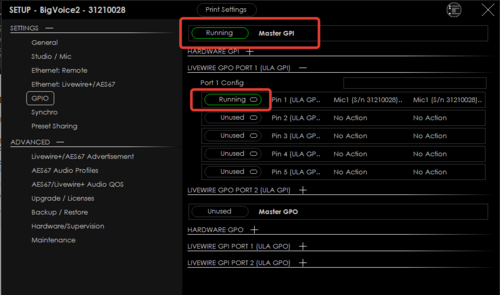

Для того чтобы настроенные события выполнялись, необходимо чтобы были запущены Master GPI и индивидуальный GPI.

Livewire интерфейс Sound4 поддерживает 2 порта по пять GPI каждый - всего 10. Команды для включения/выключения:

1.      "GPO 1 Lxxxx\n"     "GPO 1 Hxxxx\n"
2.      "GPO 1 xLxxx\n"     "GPO 1 xHxxx\n"
3.      "GPO 1 xxLxx\n"     "GPO 1 xxHxx\n"
4.      "GPO 1 xxxLx\n"     "GPO 1 xxxHx\n"
5.      "GPO 1 xxxxL\n"     "GPO 1 xxxxH\n"
6.      "GPO 2 Lxxxx\n"     "GPO 2 Hxxxx\n"
7.      "GPO 2 xLxxx\n"     "GPO 2 xHxxx\n"
8.      "GPO 2 xxLxx\n"     "GPO 2 xxHxx\n"
9.      "GPO 2 xxxLx\n"     "GPO 2 xxxHx\n"
10.      "GPO 2 xxxxL\n"     "GPO 2 xxxxH\n"
