ТР-318. Внешняя сигнализация режима "Запись" в программе ТРЕК-2.

Для включения предупреждающих табло при проведении записи в монтажном боксе/студии можно использовать следующее аппаратно-программное решение:

  • Трек-2 -звуковой редактор.
  • ТР-101 -Блок управления табло.
  • ТР-318 -Устройство сопряжения.
  • ТР-ОА - световое табло ON AIR или ТР-ML -световое табло MIC LIVE
  • TrackRecON_318.cdu - Файл настройки ДУ.

В файле TrackRecON_318.cdu необходимо указать в строке "INIT_COM 3…"номер соответствующего виртуального COM-порта и сохранить файл в папку System каталога с программой ТРЕК-2.

Show

Представленная версия TrackRecON_318.cdu связывает состояние выходов GPO1 и GPO2 устройства сопряжения ТР-318 с изменением режимов программы ТРЕК-2:

Устройство ТР-318 должно находиться в режиме "tally":

Срабатывание выхода GPO1 будет вызывать замыкание контактов 1 и 9, а GPO2 контактов 2 и 10 на разъеме DB15 "GPO" устройства сопряжения ТР-318.

Выбранный сигнал управления необходимо с помощью кабеля подать на вход "А" блока управления табло ТР-101.

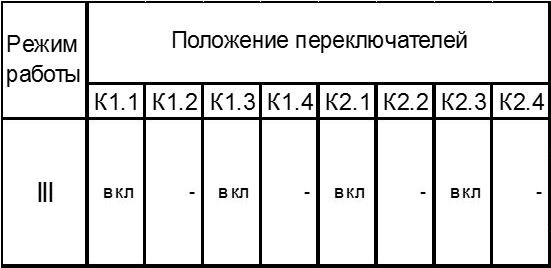

Установить режим работы ТР-101, при котором от управляющего сигнала на входе "А" включается табло на любом выходе ТР-101. Для этого необходимо установить DIP переключатели на задней панели блока ТР-101 в положения:

Подключить информационное табло к одному из выходов ТР-101 и проверить работу системы предупреждающей сигнализации.

Более подробную информацию можно получить обратившись к руководству пользователя соответствующего устройства и материалам, размещенным на сайте технической поддержки .
