Модуль Индикаторы

Назначение


В модуле реализованы следующие функции:

  • отображение статуса связи с матрицей;
  • индикация уровней сигналов на входах и выходах коммутационной матрицы;
  • выполнение действий (коммутаций, пресетов, макросов);
  • подслушка входных и выходных каналов коммутационной матрицы.

Описание модуля Индикаторы

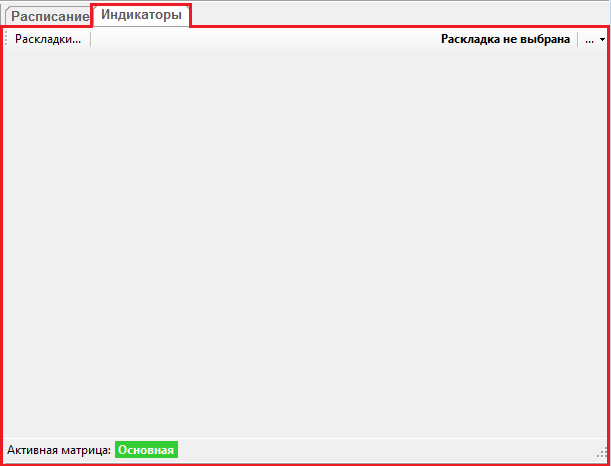

Модуль может быть представлен одной или несколькими вкладками под названием Индикаторы.


Вкладку можно переименовать, нажав правой клавишей мыши на ее название и выбрав из контекстного меню пункт Переименовать….

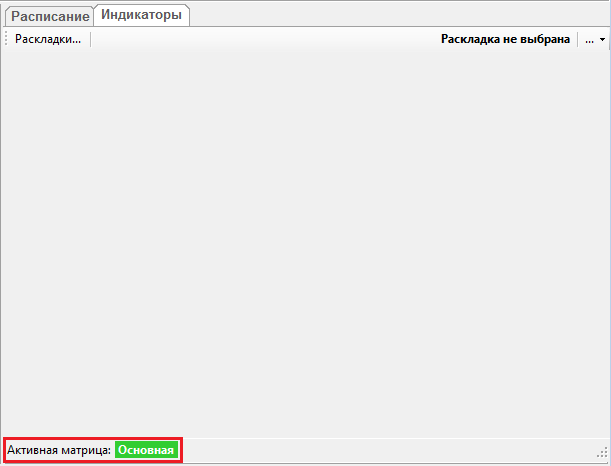

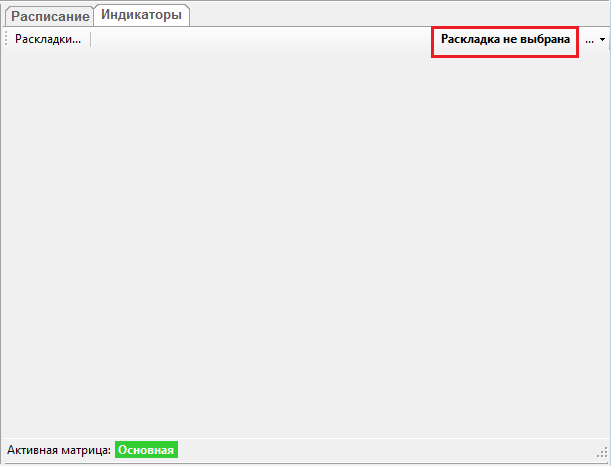

В нижней части вкладки имеется надпись Активная матрица: Основная. Это панель Состояния связи с матрицей. При наличии связи надпись выделена зеленым цветом и имеет значение Основная, а при отсутствии – сообщение Нет, выделенное красным цветом.


Панель Состояния можно скрыть. Для этого надо выбрать Панель инструментов в меню кнопки и снять отметку напротив пункта Состояние.
В верхней части расположены кнопки:

  • Раскладки… — открывает окно Список раскладок, в котором можно создавать и редактировать раскладки.
  • Кнопка меню , содержащая следующие пункты:
    • Индикаторы… — открывает окно Редактирование свойств индикатора;
    • Панели инструментов — позволяет отобразить/скрыть панель состояния.

В правой верхней части также отображено название активной раскладки, либо сообщение о том, что раскладка не выбрана:


Создание раскладки, индикатора и кнопки


Раскладка представляет собой набор индикаторов и кнопок, объединенных в группы. Раскладка может содержать одну или несколько групп. Группа включает в себя индикаторы и кнопки.
Индикатор отображает значение сигнала, измеряемое в dB (обычный предел от –60 до 0), а также перегрузку, загораясь красным светом при превышении верхнего предела (до +99 dB).
Кнопки создаются для того, чтобы при нажатии на них выполнялись заданные действия, например, коммутация входа на выход. Также кнопка может работать как индикатор, отображая, что заданное действие уже совершилось.

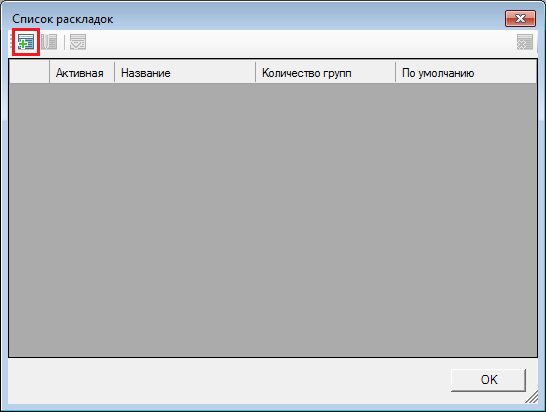

Для создания раскладки надо нажать на кнопку Раскладки…. Откроется окно Список раскладок:

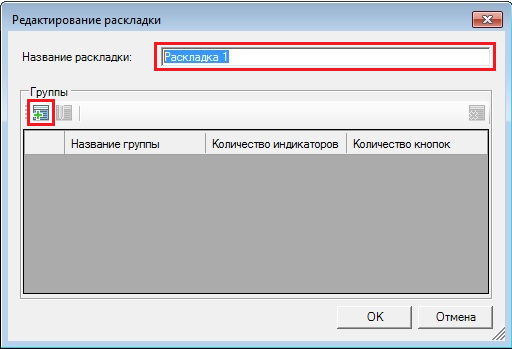

Затем надо нажать кнопку Добавить . Откроется окно Редактирование раскладки:


В поле Название раскладки вводится пользовательское имя раскладки. Это поле обязательно для заполнения. Ниже расположен список Группы. Если нажать кнопку Добавить , то откроется окно Редактирование группы.

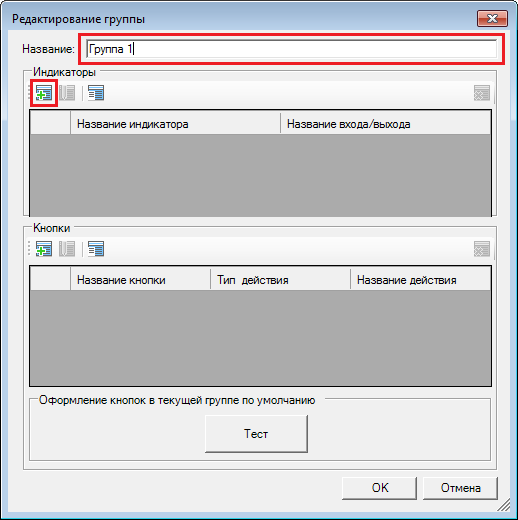

В поле Название вводится пользовательское имя группы. Это поле обязательно для заполнения. Ниже расположены два списка: Индикаторы и Кнопки.

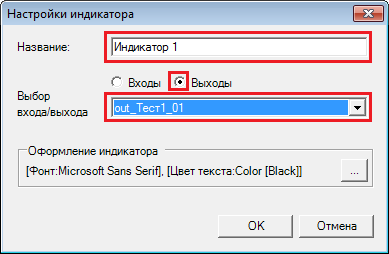

Для создания индикатора, в разделе Индикаторы надо нажать Добавить . Откроется окно Настройки индикатора:


В поле Название вводится пользовательское имя индикатора. Это поле обязательно для заполнения. Далее надо выбрать из списка Входы, либо Выходы (для выбора надо поставить соответствующую отметку). Пункт Оформление индикатора отображает стиль шрифта, которым будет написано название индикатора. Для его изменения надо нажать кнопку . Откроется окно Редактирование внешнего вида индикатора.

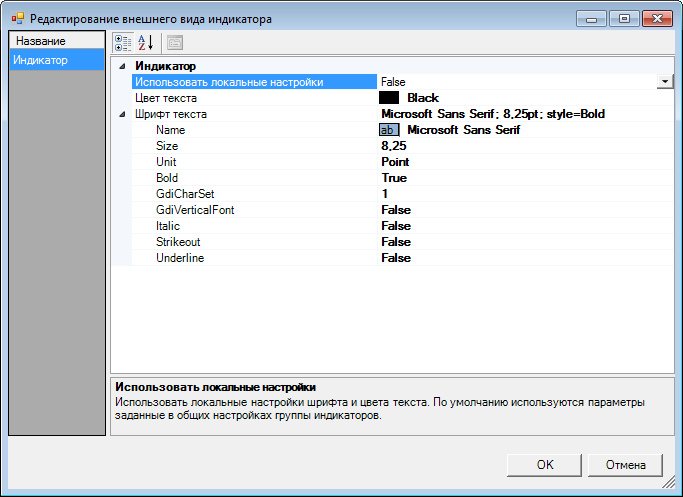

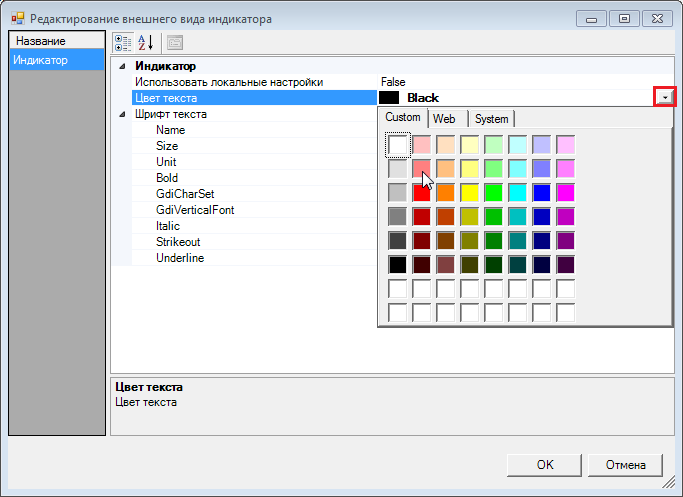

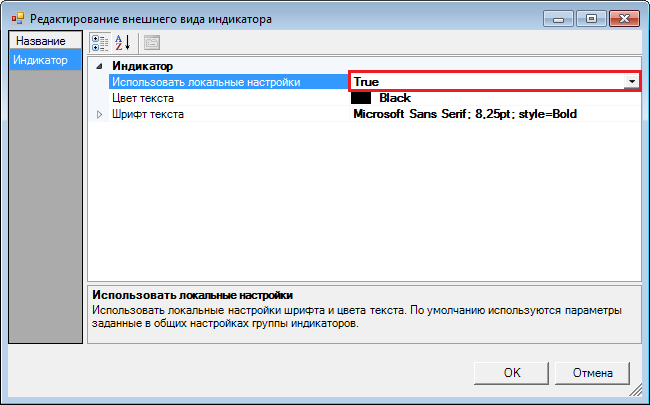

В левой части указан настраиваемый элемент (например, индикатор или кнопка). В правой части — список параметров, которые можно изменить. Для этого надо выбрать соответствующую строку — справа появится значок раскрывающегося списка . Нажать на него и выбрать необходимые значения.


Здесь можно выбрать цвет текста, стиль шрифта, его размер и особенности начертания, которые будут применены к названию индикатора.
В нижней части окна дано пояснение для каждого параметра.
В верхней части окна расположены кнопки сортировки списка параметров — по категориям и по алфавиту .

> Примечание. Для применения к данному индикатору указанных параметров в поле Использовать локальные настройки нужно указать значение True. Если будет стоять значение False, то будут применены общие настройки, относящиеся ко всем индикаторам группы.

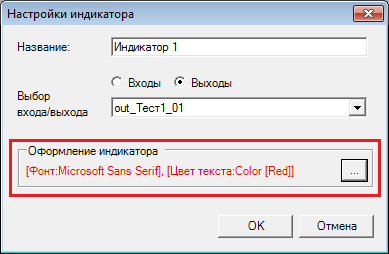

Для сохранения параметров шрифта надо нажать кнопку OK. Пример оформления отобразится в окне Настройки индикатора:

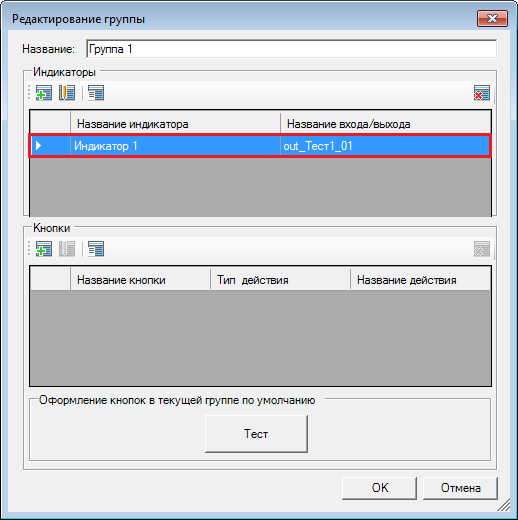

Для сохранения настроек индикатора надо нажать кнопку OK. В окне Редактирование группы формируется список создаваемых индикаторов.


Для создания индикатора надо нажать кнопку Добавить . При необходимости внести изменения в настройки существующего индикатора надо нажать кнопку Редактировать . Кнопка Общая настройка внешнего вида позволяет произвести настройку стиля шрифтов для всех индикаторов группы. Выполняется аналогично указанной выше для индикаторов. Кнопка Удалить удаляет выбранный индикатор. Все эти действия можно выполнить, используя контекстное меню, выделив строку с индикатором правой клавишей мыши.

В разделе Кнопки можно создавать и редактировать кнопки, на которые назначаются необходимые задачи, настроить кнопки на работу в качестве индикаторов выполнения задачи.

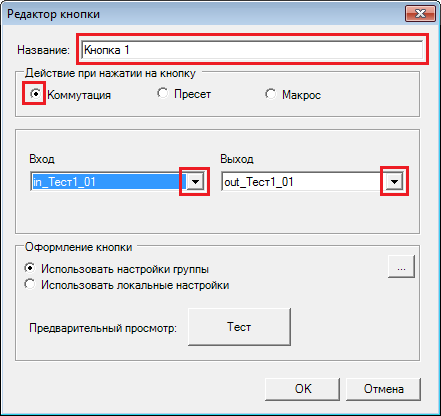

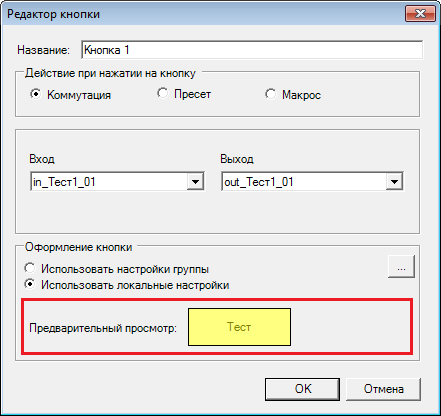

Для создания кнопки надо нажать Добавить . Откроется окно Редактор кнопки.


В поле Название вводится пользовательское имя кнопки. Это поле обязательно для заполнения. Затем надо выбрать, какое Действие при нажатии на кнопку будет выполняться — поставить отметку напротив нужного типа действия: коммутация, пресет или макрос. Если выбрана Коммутация, то надо выбрать из раскрывающихся списков Вход, либо Выход.

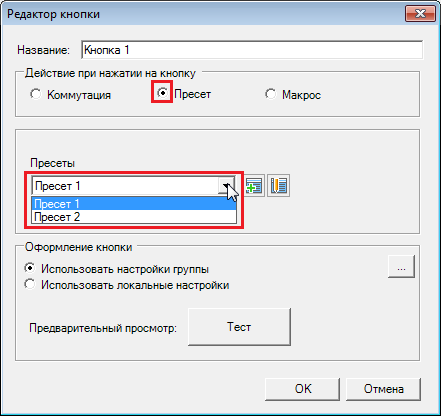

Если выбран Пресет, надо указать в раскрывающемся списке требуемый пресет.


При необходимости пресет можно изменить, нажав кнопку Редактировать . Если готовых пресетов нет, тогда надо их создать, используя кнопку Добавить . Откроется окно Редактирование пресета. Подробнее в разделе Создание пресетов.

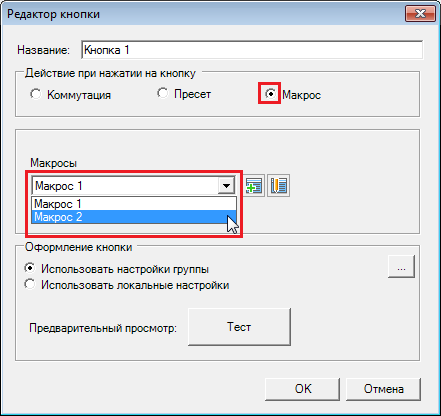

Если выбран Макрос, надо указать в раскрывающемся списке требуемый макрос.


При необходимости макрос можно изменить, нажав кнопку Редактировать . Если готовых макросов нет, тогда надо их создать, используя кнопку Добавить . Откроется окно Редактирование макроса. Подробнее в разделе Создание макросов.

В разделе Оформление кнопки установите флажок напротив одного из пунктов:

  • Использовать настройки группы — внешний вид кнопки будет соответствовать настройкам группы.
  • Использовать локальные настройки — настройка внешнего вида только для создаваемой кнопки. Для локальных настроек надо нажать кнопку . Откроется окно Редактирование внешнего вида кнопки.

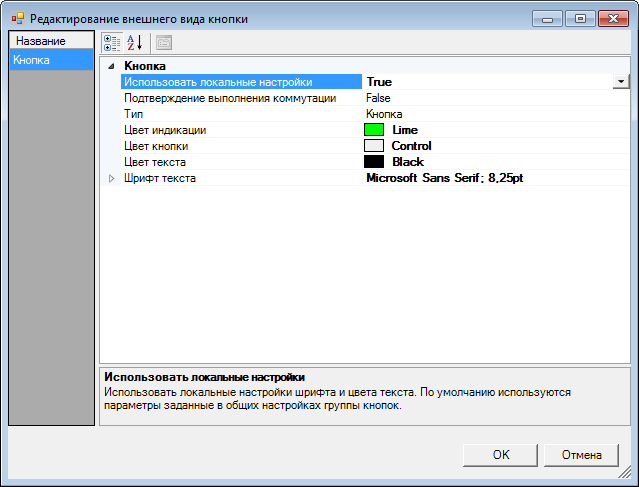

В левой части указан настраиваемый элемент (кнопка или индикатор). В правой части — список параметров, которые можно изменить. Для этого надо выбрать соответствующую строку — справа появиться значок раскрывающегося списка . Нажать на него и выбрать необходимые значения.
Для кнопки можно настроить следующие параметры:

  • Использовать локальные настройки — здесь указывается, какие настройки — общие или локальные будут применены к кнопке. Для применения заданных параметров в данном поле нужно установить значение "True". Если будет стоять значение "False", то будут применены общие настройки кнопок.
  • Подтверждение выполнения коммутаций — здесь можно настроить, чтобы при нажатии на кнопку появлялось сообщение о предстоящей коммутации, требующее подтверждения. Для этого в данном поле надо указать установить значение "True".
  • Тип — здесь можно выбрать тип кнопки: "Кнопка" (позволяет выполнить задачу, нажав на кнопку) или "Индикатор состояния" (после выполнения назначенной задачи, кнопка только окрасится в другой цвет).
  • Цвет индикации — здесь задается цвет, в который окрасится кнопка, при выполнении задачи, заданной кнопкой.
  • Цвет кнопки — цвет кнопки, находящейся в состоянии ожидания выполнения задачи.
  • Цвет текста — цвет, которым будет написано название кнопки.
  • Шрифт текста — здесь можно выбрать стиль, размер и особенности начертания шрифта.

Для сохранения настроек внешнего вида кнопки надо нажать кнопку OK. В окне Редактор кнопки в пункте Предварительный просмотр отобразится стиль кнопки и шрифта, которым будет написано название кнопки.

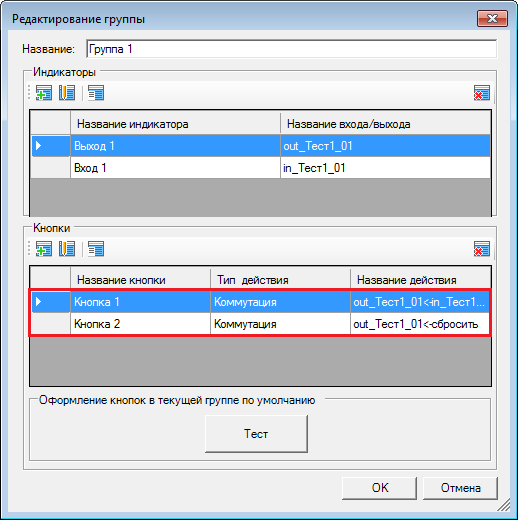

Для сохранения настроек кнопки надо нажать кнопку OK. В нижней части окна Редактирование группы формируется список создаваемых кнопок.


Для добавления кнопки надо нажать Добавить . При необходимости внести изменения в настройки существующей кнопки надо нажать Редактировать . Кнопка Удалить удаляет выбранную кнопку. Все эти действия можно выполнить, используя контекстное меню, выделив строку с кнопкой правой клавишей мыши.

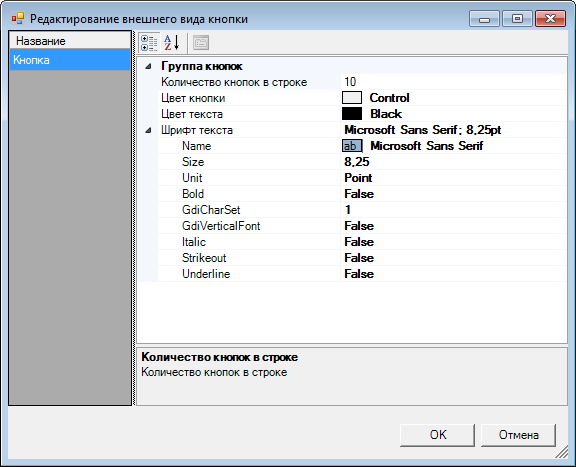

При нажатии на кнопку Общая настройка внешнего вида открывается окно, где производится настройка внешнего вида для всех кнопок.


Здесь можно задать количество кнопок в строке, цвет и стиль шрифта текста. Для сохранения настроек надо нажать кнопку OK в этом окне, а также в окне Редактирование группы. В окне Редактирование раскладки формируется список групп, отображая в первом столбце название, в двух других — количество индикаторов и кнопок, входящих в группу. Для сохранения настроек надо нажать кнопку OK.


Для добавления группы надо нажать Добавить . При необходимости внести изменения в настройки существующей группы надо нажать Редактировать . Кнопка Удалить удаляет выбранную группу. Для сохранения настроек группы надо нажать кнопку OK. В окне Список раскладок отобразиться перечень созданных раскладок.

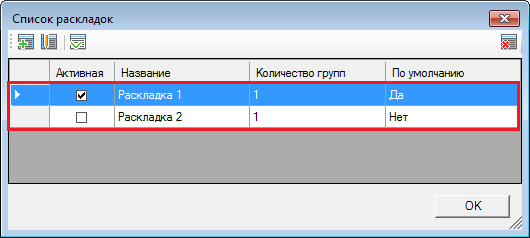

Список содержит следующие столбцы:

  • Активная — служит для выбора той раскладки, которая будет применена.
    > Примечание. Активной может быть только одна раскладка.
  • Название — содержит названия раскладок.
  • Количество групп — отображает количество групп в каждой раскладке.
  • По умолчанию — показывает, какая раскладка будет открыта при запуске приложения D2 Matrix client. Для того, что бы отметить раскладку для запуска по умолчанию, надо выбрать нужную строку таблицы и нажать кнопку Выбрать по умолчанию . Это также можно сделать, вызвав правой клавишей контекстное меню и указать соответствующий пункт.

> Примечание. Выбрать в качестве раскладки по умолчанию (для загрузки раскладки при запуске приложения) можно только одну раскладку.

Раскладку можно Добавить . При необходимости внести изменения в настройки существующей раскладки надо нажать Редактировать . Кнопка Удалить удаляет выбранную раскладку.

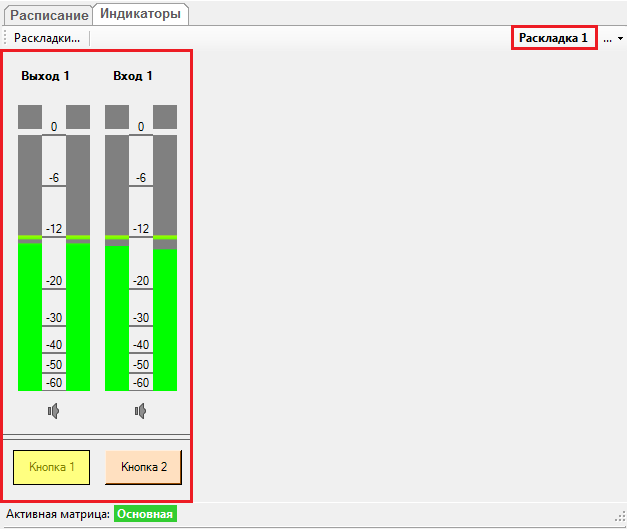

После нажатия на кнопку OK, на вкладке Индикаторы отображается активная раскладка с созданными индикаторами и кнопками.


Под каждым индикатором уровня сигнала располагается кнопка Подслушка . Для включения подслушки надо нажать на кнопку левой клавишей мыши. В режиме подслушки кнопка подсвечивается желтым цветом .

Порядок расположения групп на раскладке: слева направо, в зависимости от их расположения в списке окна Редактирование раскладки. Таким образом, если в списке перетащить мышью строку группы наверх, то данная группа будет располагаться первой слева на раскладке.

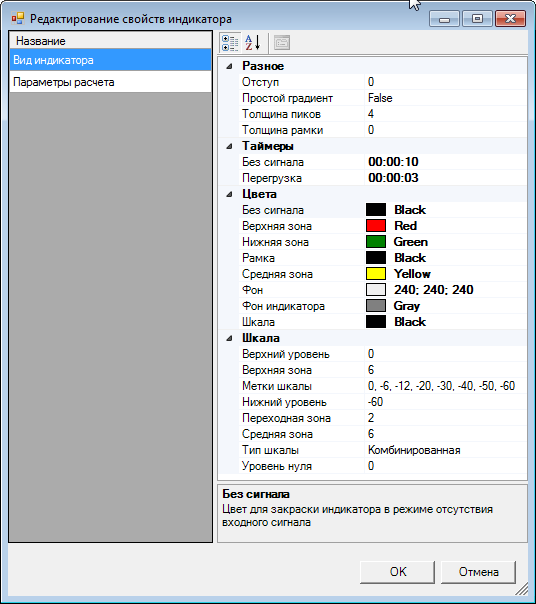

Для настройки внешнего вида индикатора надо нажать кнопку меню и выбрать пункт Индикаторы… Откроется окно Редактирование свойств индикатора.


Здесь можно настроить Вид индикатора или задать Параметры расчета. Для выбора настройки надо щелкнуть левой клавишей мыши по соответствующей строке в столбце Название. В правой части окна располагается список настраиваемых параметров. Под списком настроек дано описание каждого параметра.

Вид индикатора настраивается по следующим параметрам:

Разное:

  • Отступ — указывается отступ индикатора от рамки
  • Простой градиент — если здесь стоит значение False — размер зоны размытия цветов градиента можно настраивать, используя поле Переходная зона. Если в поле стоит значение True — шкала всегда имеет градиент, независимо от значения в поле Переходная зона.
  • Толщина пиков — позволяет задать толщину риски пикового уровня. Может иметь значения от 0 до 10, в пикселах. По умолчанию толщина равна 4 пикселам.
  • Толщина рамки — задается толщина рамки индикатора, принимает значение от 0 и выше.

Таймеры:

  • Без сигнала — указывается время отображения шкалы уровня сигнала после того, как сигнал исчезнет, часы/мин/сек. По умолчанию — 10 сек.
  • Перезагрузка — указывается время удержания сигнала перегрузки после ее исчезновения, часы/мин/сек. По умолчанию — 3 сек.

Цвета:

  • Без сигнала — в этом поле указывается цвет, который имеет индикатор при отсутствии сигнала. По умолчанию — черный цвет.
  • Верхняя зона — в раскрывающемся списке можно задать нужный цвет для верхней зоны шкалы. По умолчанию — красный цвет.
  • Нижняя зона — в раскрывающемся списке можно задать нужный цвет для нижней зоны шкалы. По умолчанию — зеленый цвет.
  • Рамка — можно задать цвет рамки индикатора.
  • Средняя зона — в раскрывающемся списке можно задать нужный цвет для средней зоны шкалы. По умолчанию — желтый цвет.
  • Фон — можно указать фон для индикатора. По умолчанию — светло-серый цвет.
  • Фон индикатора — можно задать цвет фона индикатора. По умолчанию — серый цвет.
  • Шкала — задается цвет рисок и подписей шкалы. По умолчанию — черный цвет.

Шкала:

  • Верхний уровень — здесь указывается уровень, соответствующий самому верху шкалы, dB.
  • Верхняя зона — здесь можно указать размер верхней зоны градиента, dB.
  • Метки шкалы — можно задать множество уровней, которые отображаются рисками и подписями.
  • Нижний уровень — можно указать уровень, соответствующий самому низу шкалы, dB.
  • Переходная зона — можно указать величину зоны размытия цветов на границе зон, dB.
  • Средняя зона — можно указать размер средней зоны градиента, dB.
  • Тип шкалы — здесь выбирается метод построения шкалы. Шкала может быть трех типов:
    • Линейная — шаг шкалы имеет величину, пропорциональную разности значений на концах отрезка шкалы.
    • Логарифмическая — шаг шкалы равен логарифму разности значения точки шкалы и уровня нуля.
    • Комбинированная — 50% шкалы, начиная с нуля, представлено линейным типом, остальные 50% - логарифмическим.
  • Уровень нуля — позволяет задать значение уровня dBFS, которому соответствует риска 0 на шкале, dBFS.

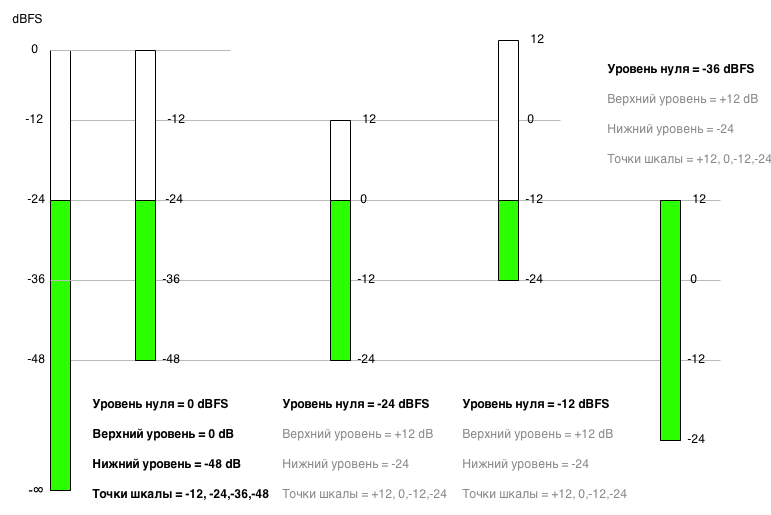

Смысл настроек уровней представлен на следующем изображении:


Первая слева шкала отображает динамический диапазон, который зависит от свойств нода, указывается в децибелах относительно полной цифровой шкалы. Следующие шкалы представляют шкалу индикатора с различными настройками уровня нуля: уровень нуля второй шкалы равен уровню нуля первой шкалы; уровень нуля третьей шкалы соответствует значению –24 dBFS первой шкалы; уровень нуля четвертой шкалы соответствует значению –12 dBFS первой шкалы; уровень нуля пятой шкалы соответствует значению –36 dBFS первой шкалы.

Настройка зон градиента применяется, если для индикатора не задан простой градиент (в поле Простой градиент указано значение False).

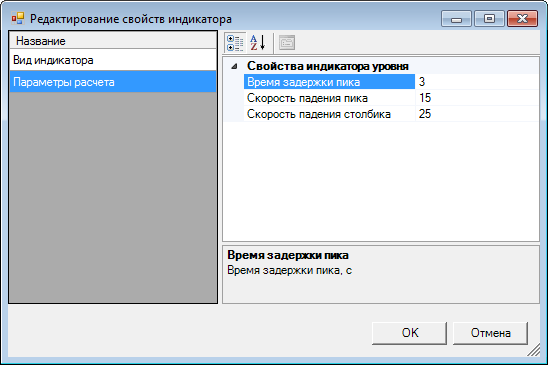

В параметрах расчета задаются следующие Свойства индикатора уровня:

  • Время задержки пика — значение времени отображения риски пикового уровня на достигнутом уровне, с.
  • Скорость падения пика — скорость падения риски пикового уровня, дБ/с.
  • Скорость падения столбика — скорость падения столбика, дБ/с.

> Примечание. Редактирование свойств индикатора является общей настройкой. Поэтому указанные в данном окне параметры будут применены и к уже существующим индикаторам, и к создаваемым, независимо от того, к какой группе и раскладке они относятся.
