Назначение¶

Модуль Плеер ретрансляции 777 (DSM-031) обеспечивает переключение между ретрансляцией и собственным вещанием. Переключение может осуществляться вручную оператором с помощью клавиатуры или мыши по сигналу GPI, либо автоматически по времени или по команде от модуля Распознавание.

При получении команды на переключение и при наличии материала в Плеере врезки встроенный коммутатор запускает воспроизведение с одновременным или упреждающим (в зависимости от настройки) затуханием ретранслируемого сигнала до полного его подавления. Таким образом, система переводится в режим собственного вещания.
По завершении воспроизведения собственного блока фонограмм (или несколько ранее) коммутатор начинает плавно увеличивать уровень ретранслируемого сигнала на выходе, возвращая систему в состояние ретрансляции.
Загрузка блоков местного вещания из эфирного расписания выполняется автоматически. Блок заранее загружается в плеер и ожидает воспроизведения.
При пропадании ретранслируемого сигнала запускается Плеер резерва, содержащий резервный блок фонограмм.
Содержимое плей-листа плеера резерва сохраняется при перезагрузках приложения Джинн 777.

Настройка¶

Для настройки модуля необходимо в папку SYSTEM корневого каталога Digispot II Джинн (по умолчанию: C:\Program Files(x86)\Digispot II\DJin\SYSTEM) поместить конфигурационный файл, рассчитанный на работу плеера ретрансляции 777 (например, файл "777.vid").

Общее описание¶

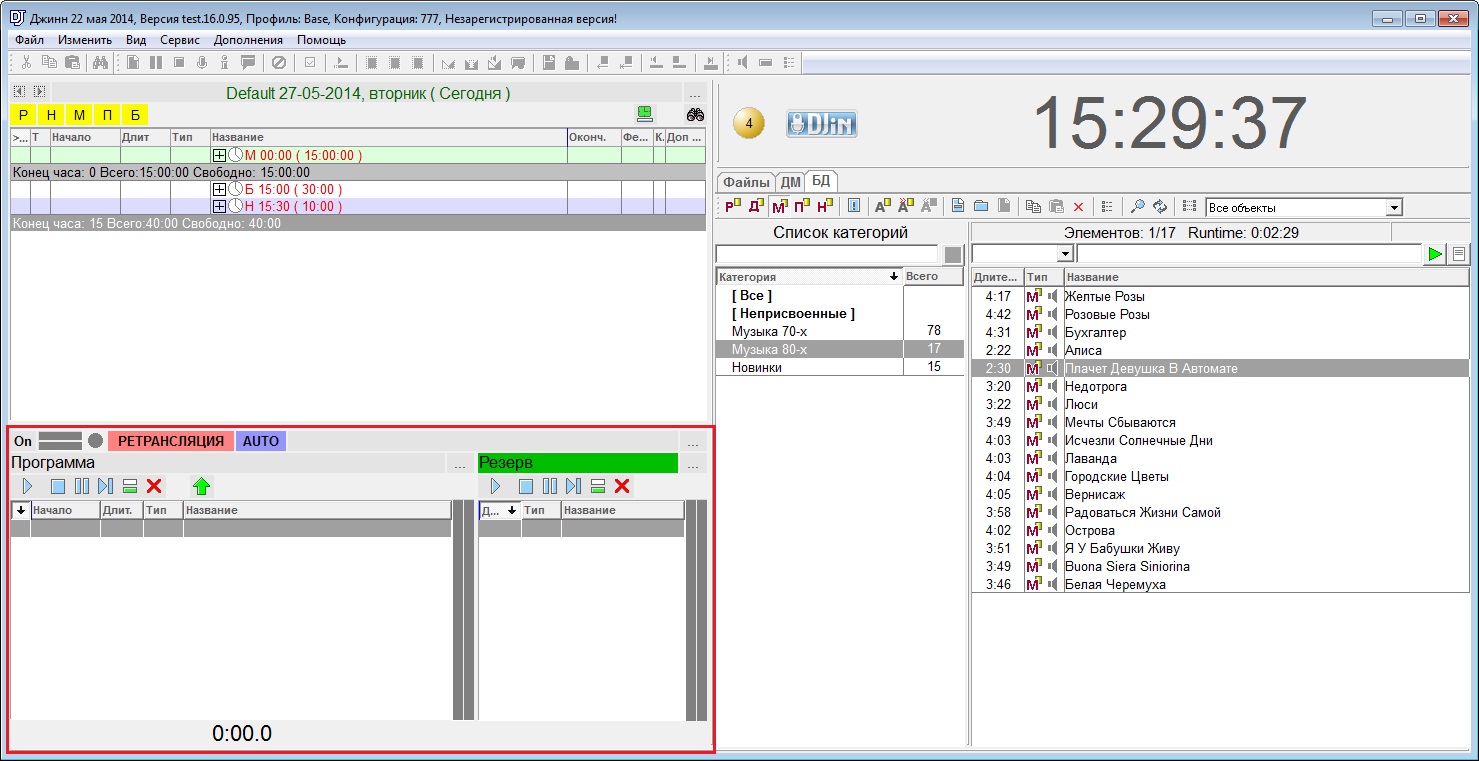

Модуль Плеер ретрансляции 777 расположен в нижней части окна, под модулем Расписание.

Модуль Плеер ретрансляции 777 включает в себя: Плеер ретрансляции, Плеер врезки, Плеер резерва.

Плеер ретрансляции¶

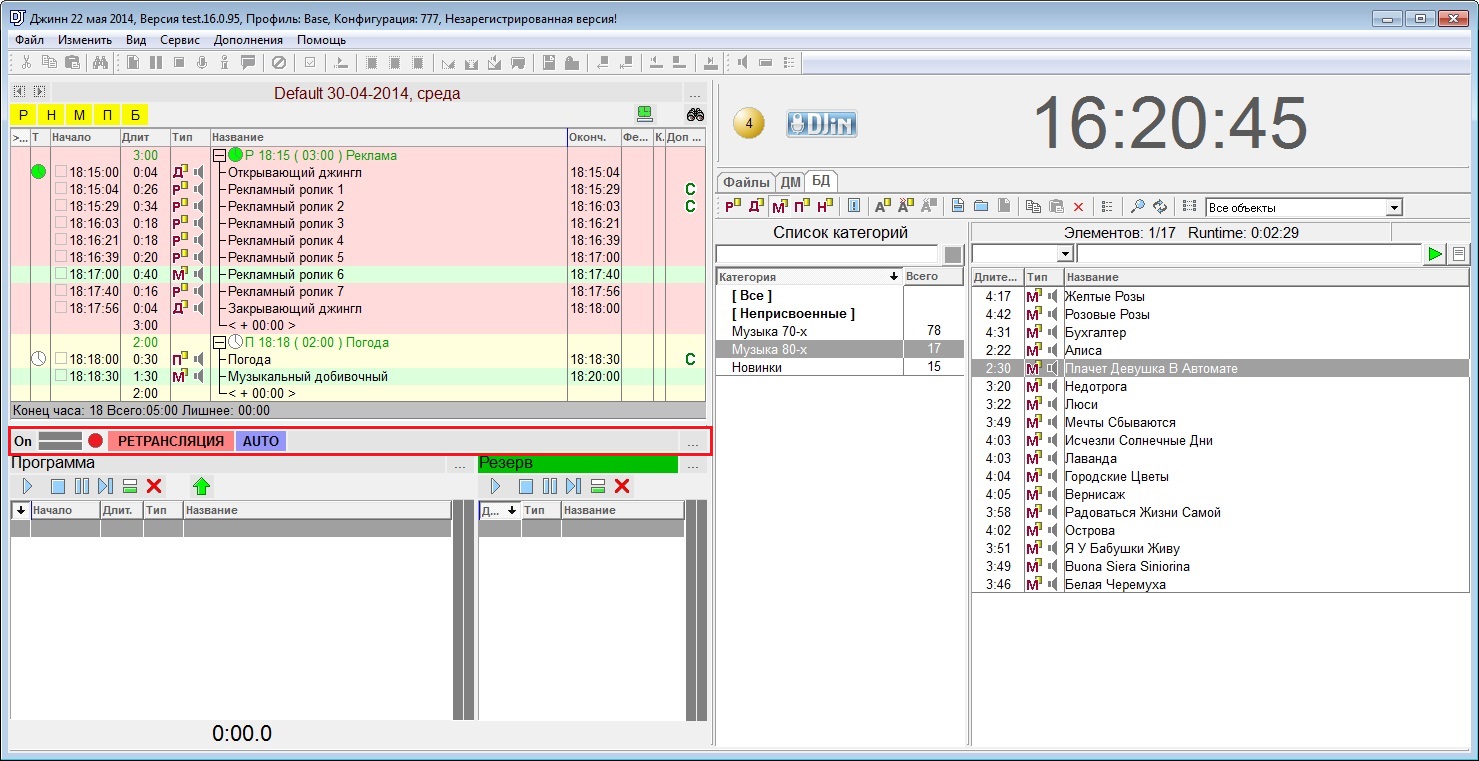

Плеер ретрансляции 777 представлен в виде панели с индикаторами и кнопками. С настроенным основным каналом ретрансляции он выглядит так:

Плеер ретрансляции 777, в котором в качестве основного канала ретрансляции выбрана группа каналов, выглядит аналогично, за исключением количества индикаторов наличия сигнала ретрансляции на входах (зависит от количества каналов, входящих в группу):

Примечание. Индикаторы наличия сигнала располагаются слева направо в соответствии с приоритетом канала ретрансляции в группе — индикатор более приоритетного канала располагается левее.

Подробнее о переключении между каналами в группе описано здесь: Переключение_между_каналами_ретрансляции_в_группе

Плеер ретрансляции 777 с настроенными основным и дополнительным каналами ретрансляции выглядит следующим образом:

Здесь расположены следующие кнопки и индикаторы:

/ — разрешение/запрещение режима ретрансляции. On — ретрансляция разрешена, система пропускает транзитом сигнал, распознает образцы и DTMF-метки. Off — система не работает с ретрансляцией. В этом режиме кнопки "РЕТРАНСЛЯЦИЯ" и "AUTO" отсутствуют.

— индикаторы уровня сигнала ретрансляции, поступающего на вход, для левого и правого канала.
/ — индикатор наличия сигнала ретрансляции на входе. Зеленый цвет свидетельствует о наличии сигнала. Красный цвет свидетельствует об отсутствии сигнала. Индикатор наличия сигнала работает всегда, вне зависимости от состояния системы (ретрансляция или собственное вещание).

— кнопка для ручного переключения с ретрансляции на собственное вещание, при наличии фонограмм в списке воспроизведения плеера врезки и, наоборот, с собственного вещания на ретрансляцию. А также для переключения ретрансляции с дополнительного канала ретрансляции на основной канал. Кнопка может находиться в трех состояниях:
— ретрансляция включена, сигнал присутствует.
— ретрансляция включена, сигнал отсутствует.
— ретрансляция выключена, идет собственное вещание.

/ — кнопка включения/выключения модуля Распознавание, позволяющего отслеживать DTMF-метки и звуковые образы в ретранслируемом сигнале.

Сиреневый цвет кнопки — детектор распознавания включен.

Светло-серый цвет — детектор распознавания выключен. Для работы модуля распознавания, его необходимо настроить, а также добавить активные DTMF-метки или звуковые образцы. В случае, когда обнаружен закрывающий элемент (в основной программе завершился рекламный блок), а система находится в состоянии собственного вещания (воспроизводит собственный блок), и в эфир вышла не вся реклама, эта кнопка начинает мигать, сигнализируя о том, что закрывающий элемент обнаружен. Переключение на ретрансляцию произойдет либо сразу после обнаружения метки, либо по окончанию звучания последнего немузыкального элемента, либо перед первой музыкальной фонограммой, в зависимости от настроек в окне Кроссфейды.

— кнопка, открывающая окно Свойства плеера ретрансляции.

Если настроен дополнительный канал ретрансляции, то ниже будет располагаться еще одна панель с индикаторами уровня сигнала, индикатором наличия сигнала и кнопкой для включения ретрансляции.

Наименование кнопки включения ретрансляции для дополнительного канала указывается пользователем в пункте Название блока Дополнительный канал ретрансляции окна Свойства.
Здесь предусмотрено только ручное управление, поэтому перейти на ретрансляцию по дополнительному каналу, можно только, нажав кнопку включения ретрансляции.

Свойства плеера ретрансляции¶

Окно Свойства плеера ретрансляции открывается при нажатии на кнопку , расположенную на панели основного канала ретрансляции.

В этом окне производится настройка плеера ретрансляции.

• Радиостанция — в раскрывающемся списке выбирается радиостанция, название которой будет отображаться на панели основного канала ретрансляции.

• Фиксировать время выхода в эфир в расписании — при установленном флажке вышедшие в эфир ролики будут отмечены символом в расписании.
• Основной канал ретрансляции — в раскрывающемся списке выбирается основной канал ретрансляции, предварительно настроенный в окне Настройка каналов ретрансляции
• Дополнительный канал ретрансляции — в раскрывающемся списке выбирается дополнительный канал ретрансляции, предварительно настроенный в окне Настройка каналов ретрансляции. В поле Название можно ввести любое пользовательское имя для дополнительного канала.
• Путь к расписанию — в раскрывающемся списке выбирается нужное расписание,если их в системе несколько. Если расписание одно, то выбирать не надо, оно будет использоваться по умолчанию.
• Настройки коммутатора — открывает окно Настройки коммутатора модуля Распознавание.
• Кроссфейды — открывает окно Кроссфейды.
  Группа параметров Установки резервного плеера позволяют подключить и настроить резервный плеер.
• Использовать плеер резерва — установленный флажок позволяет использовать плеер резерва. Он отобразится в основном окне программы.
• Переходить на резерв через… — здесь задается время (в секундах), спустя которое после пропадания сигнала, будет включен плеер резерва или произойдет переход на следующий канал ретрансляции (если используется группа каналов).
• Задержка при возвращении на ретрансляцию… — здесь задается время (в секундах), спустя которое после появления сигнала произойдет переход от плеера резерва к ретрансляции, либо переход к более приоритетному каналу ретрансляции в группе.
• Порог — пороговое значение уровня сигнала (в dBFS) на входе звуковой карты, ниже которого индикатор наличия сигнала окрасится в красный цвет, сигнализируя об отсутствии сигнала, и произойдет переключение на плеер резерва или на следующий в группе канал ретрансляции.
• Использовать детектор гудков — установленный флажок подключает детектор телефонных гудков, который позволит обнаружить короткие гудки и переключить на плеер резерва. Данная функция используется только в исключительном случае, когда сигнал ретранслируется по телефону. Расположенная рядом кнопка Настройка детектора гудков открывает одноименное окно, где задаются параметры сигнала (минимальный / максимальный уровень телефонного гудка, его длительность, период и т.п.).

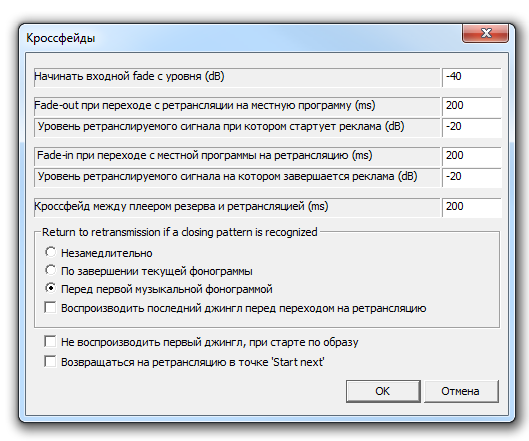

Окно Кроссфейды¶

• Начинать входной fade с уровня (dB) — здесь указывается начальное значение уровня сигнала (dBFS). По умолчанию значение равно –40 dBFS. При переходе с ретрансляции на собственное вещание уровень ретранслируемого сигнала будет понижаться с с 0 до –40 dBFS, после чего этот ретранслируемый сигнал пропадет. При переходе с собственного вещания на ретрансляцию ретранслируемый сигнал появится с уровнем –40 dBFS и будет увеличиваться до 0 dBFS.
• Fade-out при переходе с ретрансляции на местную программу (ms) — здесь задается время затухания сигнала (в миллисекундах) при переходе с ретрансляции на собственное вещание. По умолчанию оно составляет 200 миллисекунд.
• Уровень ретранслируемого сигнала при котором стартует реклама (dB) — здесь указывается значение уровня ретранслируемого сигнала (dBFS), начиная с которого начнется собственное вещание. По умолчанию значение равно –20 dBFS.
• Fade-in при переходе с местной программы на ретрансляцию (ms) — здесь задается время нарастания сигнала (в миллисекундах) при переходе с собственного вещания на ретрансляцию. По умолчанию оно составляет 200 миллисекунд.
• Уровень ретранслируемого сигнала на котором завершается реклама (dB) — здесь указывается значение уровня ретранслируемого сигнала (dBFS), при котором собственное вещание будет прекращено. По умолчанию установлено значение –20 dBFS.
• Кроссфейд между плеером резерва и ретрансляцией (ms) — здесь задается время кроссфейда (в миллисекундах) при переходе с собственного вещания на ретрансляцию.

Return to retransmission if a closing pattern is recognized — данная группа настроек позволяет указать, когда переходить к ретрансляции, при распознавании DTMF-метки или звукового образца.

• Незамедлительно — установленная отметка в данном пункте позволяет перейти к ретрансляции сразу при обнаружении DTMF-метки или звукового образца.
• По завершении текущей фонограммы — установленная отметка позволяет перейти к ретрансляции после окончания текущей фонограммы.
• Перед первой музыкальной фонограммой — установленная отметка позволяет перейти к ретрансляции перед первой музыкальной фонограммой. Таким образом, если DTMF-метка или звуковой образец были обнаружены, но при этом еще не все рекламные ролики вышли в эфир, то программа дождется выхода в эфир оставшихся рекламных элементов, а переход к ретрансляции произойдет перед первым музыкальным элементом в расписании.

Внимание. Чтобы программа осуществила переход к ретрансляции перед первой музыкальной фонограммой, необходимо в свойствах данной фонограммы на вкладке Общие указать Тип — музыка.

• Воспроизводить последний джингл перед переходом на ретрансляцию - позволяет перейти к ретрансляции после воспроизведения последнего джингла.

• Не воспроизводить первый джингл при старте по образу — установленный флажок позволяет не воспроизводить первый джингл рекламного блока региональной радиостанции, если модуль распознавания настроен на отслеживание звуковых образцов. Звуковые образцы обычно представляют собой джинглы (открывающие и закрывающие элементы), расположенные в начале и конце рекламного блока федеральной радиостанции. Когда такой образец распознается, региональный рекламный блок выходит в эфир, и, если он также начинается с джингла (например, открывающий элемент), то данная функция позволит пропустить его, чтобы в эфире не прозвучали два джингла подряд.
• Возвращаться на ретрансляцию в точке "Start next" — установленный флажок позволяет при возвращении с собственного вещания на ретрансляцию, начать ретрансляцию в точке StartNext текущей фонограммы. При этом текущая фонограмма будет проиграна до конца. Точки задаются на вкладке Разметка окна Свойства элемента.

Плеер врезки¶

Плеер врезки расположен под плеером ретрансляции.

Отличием плеера врезки от Блочного плеера является возможность автоматически подгружать в плей-лист блок из расписания. Включить или выключить автоматическую подгрузку элементов расписания можно кнопкой .

Зеленый цвет кнопки — подгрузка включена, белый цвет — выключена.

По умолчанию элемент расписания подгружается в плеер врезки за 5 минут до начала выхода блока в эфир и выгружается через 5 минут после окончания выхода в эфир. Время можно изменить, указав нужное значение в окне Настройки на вкладке Общие, в разделе Расписание, в пункте Загружать блоки (мин).

Если элементы блока находятся в плей-листе плеера, то когда распознается DTMF-метка или звуковой образец, блок выходит в эфир.

Если в свойствах блока в Параметрах привязки ко времени задано "Не позднее", то блок выйдет в эфир в то время, которое указано у него в свойствах, в пункте Время начала.

Примечание. По умолчанию плеер врезки имеет определенный набор кнопок, индикаторов и ряд настроек, обеспечивающих необходимую функциональность системы. Использование остальных настроек Блочного плеера рекомендуется после консультации с сотрудниками отдела технической поддержки.

Плеер резерва¶

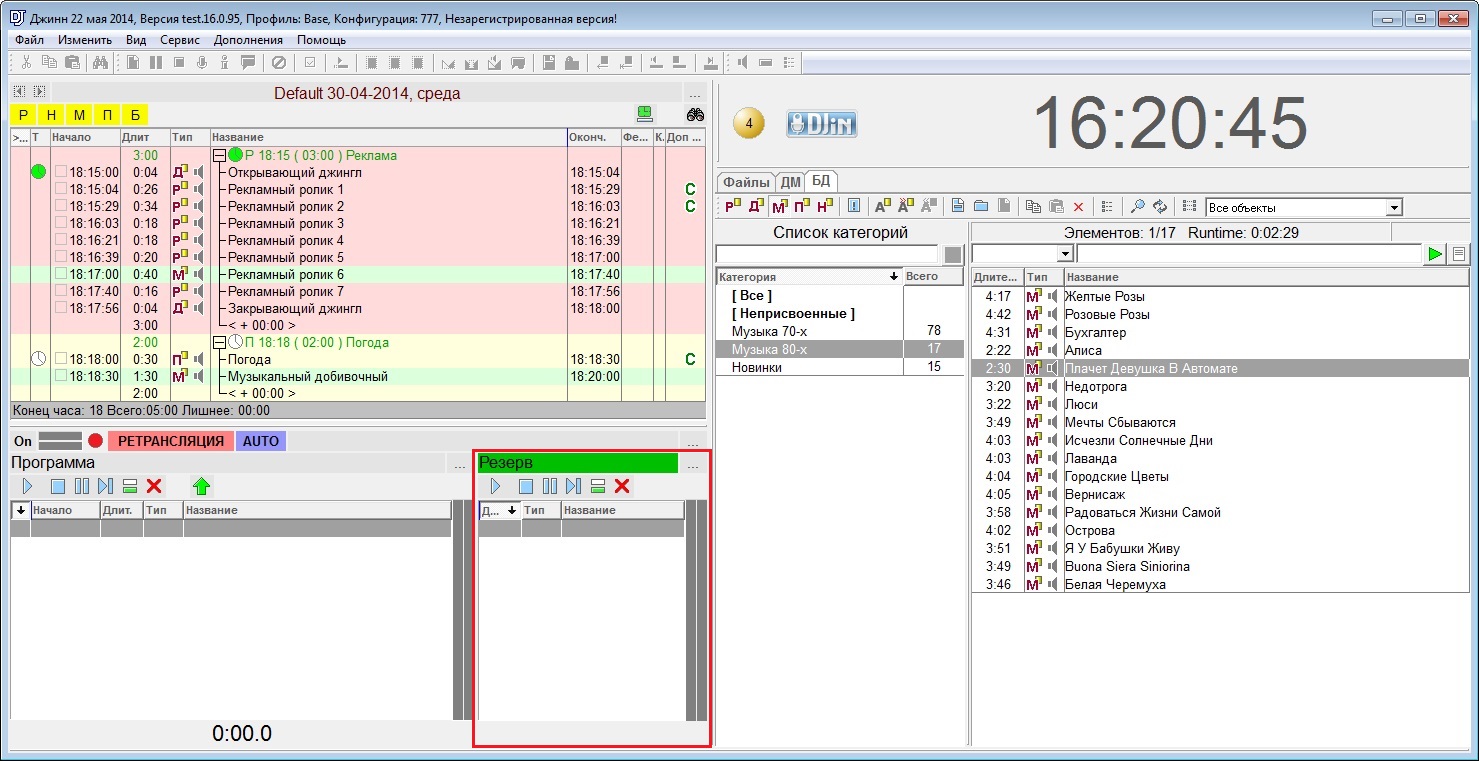

Плеер резерва представляет собой Блочный_плеер. Плеер резерва автоматически срабатывает в случае, если по расписанию должна идти ретрансляция, но уровень сигнала на входе звуковой карты ниже заданного порога. При появлении сигнала, произойдет переключение на ретрансляцию.

Основные настройки работы плеера резерва осуществляются в окне Свойства плеера ретрансляции.
Плеер резерва может быть запущен оператором вручную. Если плеер резерва находится в режиме воспроизведения (сигнал ретрансляции отсутствует) и при этом плей-лист Плеера врезки пуст, то воспользоваться кнопками "стоп" и "пауза" на панели управления плеером резерва невозможно. Это сделано для поддержания непрерывного вещания в эфире. Плей-лист плеера наполняется оператором вручную. Содержимое плей-листа сохраняется между перезагрузками приложения, поэтому его необходимо наполнить всего один раз. В процессе работы, по окончанию воспроизведения очередной фонограммы, плеер резерва автоматически переносит ее в конец списка, обеспечивая таким образом возможность непрерывного вещания с примитивной ротацией загруженного в плеер материала.

Особенности работы¶

Работа с группой каналов ретрансляции¶

Рассмотрим пример, когда на радиостанции осуществляется ретрансляция по спутниковому каналу и по интернету. Основным является спутниковое вещание, а интернет-вещание — дополнительным, используемое при отсутствии основного сигнала. В таком случае плеер ретрансляции настраивается следующим образом.

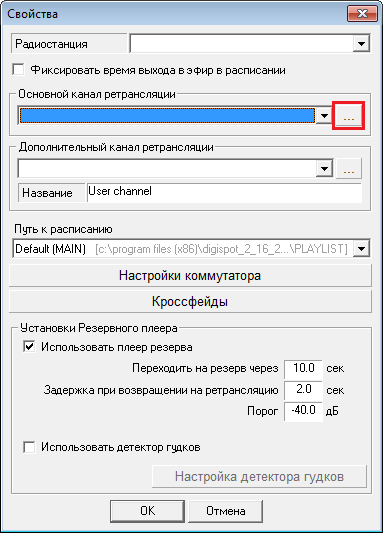

Откройте окно Свойства плеера ретрансляции. В пункте Основной канал ретрансляции нажмите кнопку .

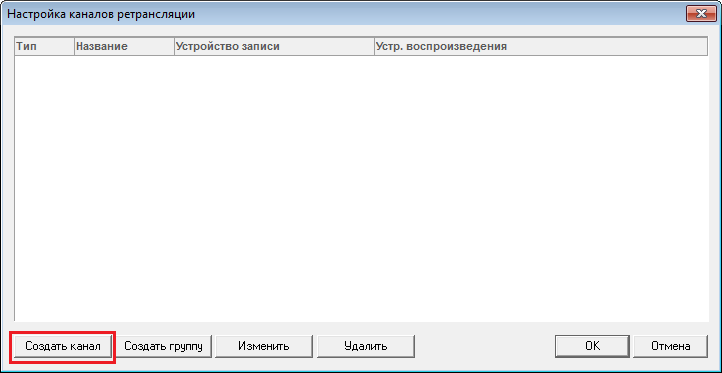

Откроется окно Настройка каналов ретрансляции. Также данное окно можно открыть, выбрав пункт главного меню: Сервис\Аппаратное обеспечение\Каналы ретрансляции.

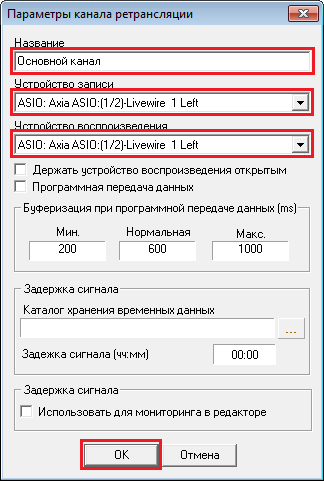

Нажмите кнопку Создать канал. Откроется окно Параметры канала ретрансляции. В поле Название введите любое наименование для основного канала. В полях Устройство записи и Устройство воспроизведения выберите необходимые устройства.

Примечание. При использовании драйверов ASIO необходимо настроить, чтобы драйвер используемого устройства загружался при запуске программы. Для этого выберите пункт главного меню: Сервис\Аппаратное обеспечение\Настройка ASIO. В открывшемся окне Настройка ASIO для устройства Axia ASIO установите флажки в пунктах Автозагрузка и Автозапуск.

Внимание. В зависимости от вида используемой звуковой карты может понадобиться установить флажки в пунктах: Держать устройства воспроизведения открытыми и Программная передача данных. Подробнее смотрите в разделе Окно Параметры канала ретрансляции.

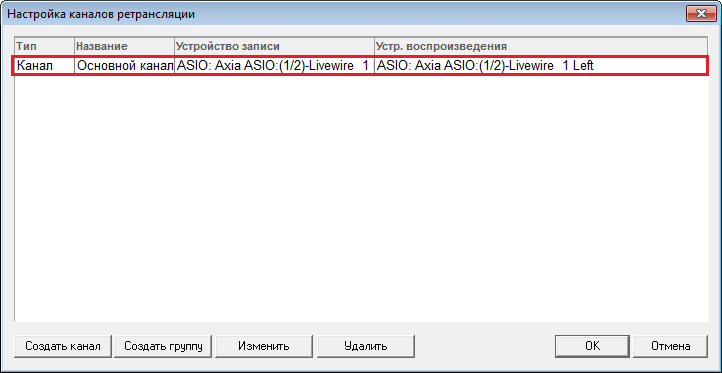

Закройте окно, нажав кнопку OK. В окне Настройка каналов ретрансляции отобразится только что созданный канал.

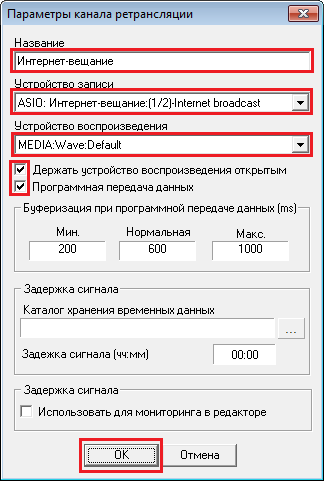

Таким же способом добавьте второй канал для интернет-вещания. Например, с такими параметрами:

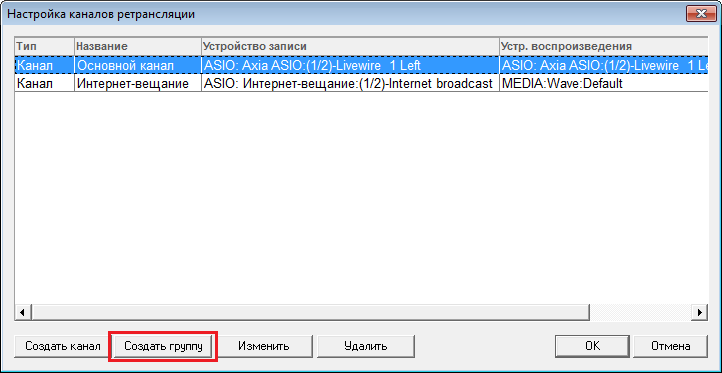

Теперь в окне Настройка каналов ретрансляции отображаются два созданных канала, которые надо объединить в группу. Для этого нажмите на кнопку Создать группу.

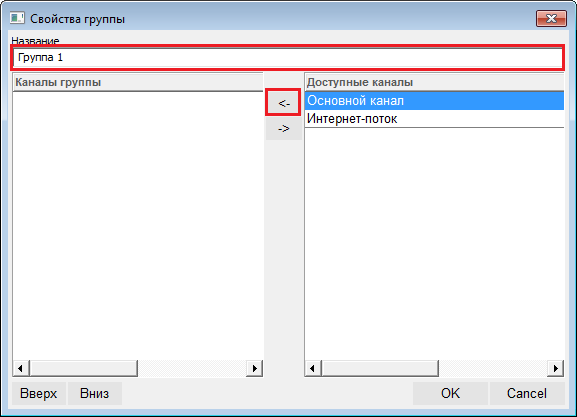

Откроется окно Свойства группы.

В поле Название введите любое пользовательское название группы. Кнопкой добавьте каналы в группу.

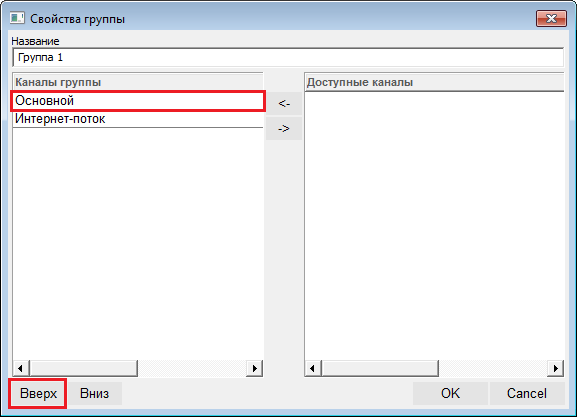

Для основного (спутникового) канала установите наибольший приоритет, переместив его кнопкой Вверх на первое место в списке Каналы группы.

Закройте окно, нажав кнопку OK.

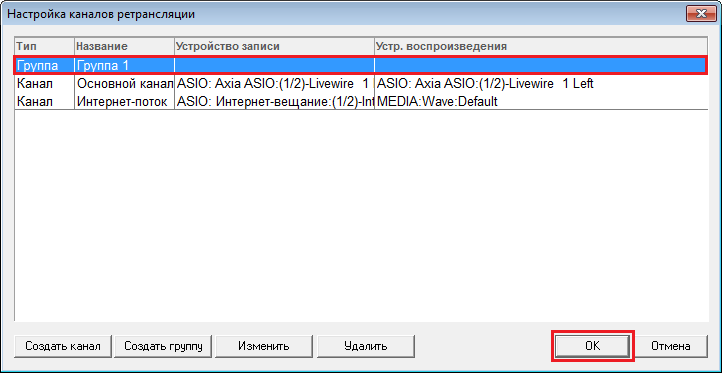

В окне Настройка каналов ретрансляции отобразится созданная группа.

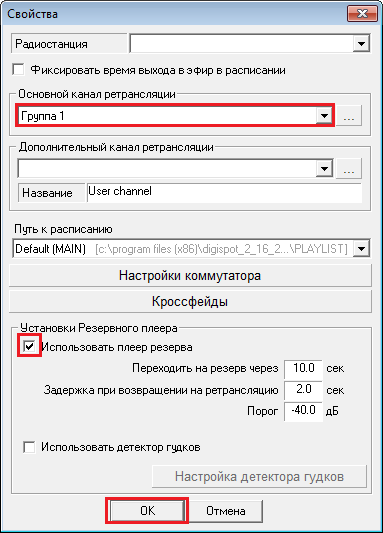

Нажмите кнопку OK. Теперь в окне Свойства плеера ретрансляции в пункте Основной канал ретрансляции в раскрывающемся списке выберите созданную группу каналов. Здесь же, в группе Установки Резервного плеера установите флажок Использовать плеер резерва. Вы также можете изменить значения в пунктах Переходить на резерв через, Задержка при возвращении на ретрансляцию, Порог. В соответствии с этими параметрами будет выполняться переход плеера ретрансляции с одного канала группы на другой, а также на плеер резерва и обратно на ретрансляцию. Нажмите кнопку OK.

Затем надо настроить остальные свойства плееров ретрансляции, врезки и резерва. Об этом можно прочитать в разделах Настройка плеера ретрансляции, Настройка плеера врезки, Настройка плеера резерва Типового примера работы с ПО DIGISPOT II Джинн 777.

В настроенной таким образом системе ретрансляция будет выполняться следующим образом: при наличии сигнала в первом канале группы (в данном примере, это спутниковый канал) плеер ретрансляции начнет воспроизведение с него. В случае пропадания этого сигнала плеер перейдет на следующий канал группы (интернет-вещание) спустя время, указанное в пункте Переходить на резерв через (Свойства плеера ретрансляции). По умолчанию, это 10 секунд.

Если пропадет и этот сигнал, то спустя это же время произойдет переход на Плеер резерва.

Возврат к ретрансляции при восстановлении сигнала происходит в той же последовательности: воспроизведение первого канала, при отсутствии сигнала в первом канале, активизируется следующий канал группы и т.д.

Примечание. О наличии/отсутствии сигнала в канале можно судить по индикаторам, которые расположены слева направо: индикатор наиболее приоритетного канала располагается слева, за ним следует индикатор второго канала и т.д.
